六毫米轴用菱形滚花旋转编码器旋钮

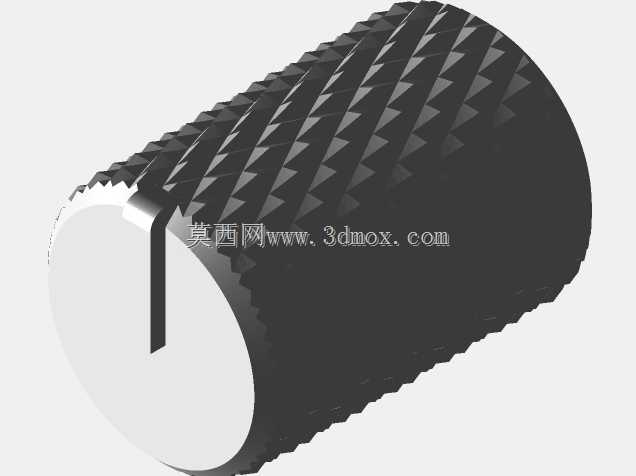

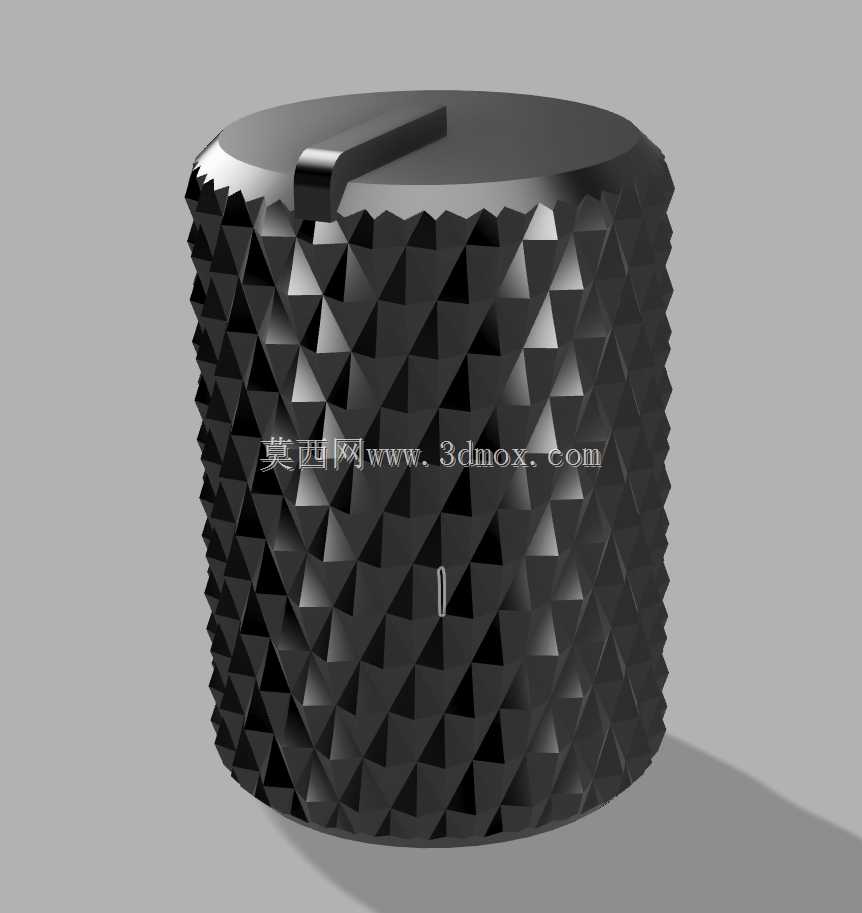

　　这类旋钮最常见的落点，是在控制柜面板、小型实验台、手持调试盒、音频设备或嵌入式控制终端上，与增量式旋转编码器配合完成参数调节、菜单切换、数值微调与确认操作。它不是单纯的装饰帽，而是人手直接接触的操作界面，因此结构上要同时解决三件事：与轴的可靠连接、旋转时的防滑握持，以及在有限面板空间内形成清晰的触觉反馈。模型针对直径6mm的编码器轴设计，内孔按紧密配合思路处理，装配后能够减少周向晃动，避免旋钮空转或长期使用后松动。顶部保留指示位，可用于标识当前旋转位置；在需要零点对位、档位识别或面板布局指示的场合，这个平面能直接提供视觉参照，不必额外粘贴标识片。外圆柱面采用密集菱形滚花，而不是光滑圆柱或简单直纹。菱形纹理的优势在于，

　　无论手指从正上方下压旋转，还是从侧面捏持转动，都能形成多方向阻力；戴薄手套操作、手上有轻微油污或需要快速连续旋转时，打滑概率明显低于光面旋钮。纹理深度与节距经过视觉化处理，凸起棱线承担主要摩擦力，凹陷区域则提供避让空间，使触感不至于过分硌手。从设计思路看，这种零件通常先确定内孔与轴的配合关系，再反推外壁厚度和整体高度。6mm轴属于小型编码器常用规格，配套旋钮外径不宜过小，否则手指旋转时力臂不足，微调会发飘；也不宜过大，否则会挤占面板上相邻按键、显示屏或接口的空间。当前结构在紧凑外径与足够握持周长之间取平衡，适合高密度面板布置。安装边界主要关注轴向插入深度和顶部间隙。编码器轴伸出面板的长度决定旋钮能够落座的位置，

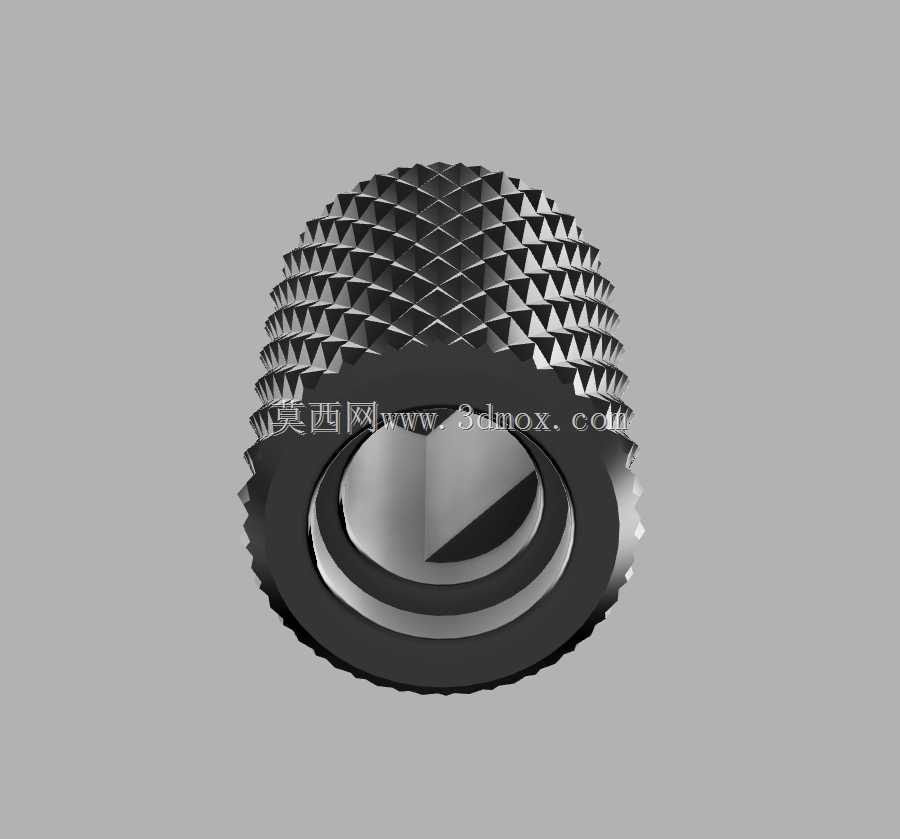

　　内部孔深需要覆盖有效啮合段，同时不能顶到编码器本体或造成轴端受力异常。面板前方还要预留手指旋转空间，尤其在旋钮靠近壳体边缘、护角或其他高起元件时，应确认侧面滚花区域不会被遮挡。若设备存在频繁擦拭、消毒或工业粉尘环境，连续的菱形外壁也比带深槽、镂空或多层台阶的造型更容易维护，不易积存污渍。实际选型时，还要结合编码器轴型判断：如果是D型轴、扁位轴或带平面的金属轴，旋钮内孔可对应增加防转结构；如果是光轴，则可依靠紧定螺钉、抱紧槽或过盈配合固定。本模型呈现的是紧密配合基础形态，适合作为进一步开槽、加螺钉孔或调整内孔公差的起点。侧壁厚度需要兼顾强度与成型可行性，外壁滚花会造成局部厚薄变化，若采用塑料注塑，应关注缩水、熔接痕和脱模方向；

　　若采用金属切削，则要评估刀具路径与纹理加工效率。顶部指示位与外圆滚花形成功能区分：顶面负责位置识别，侧面负责扭矩传递。这种分工让使用者不必低头细看，仅凭手指触感和顶部指示就能完成操作。在昏暗机柜、设备后侧调试或需要视线同时关注屏幕的场景下，这种触觉与视觉组合很实用。整体造型为短圆柱，没有多余悬伸结构，抗意外磕碰能力较好；设备搬运或面板受到侧向触碰时，较低的轮廓能减少杠杆力，降低旋钮被掰松的风险。对于结构设计人员，该模型可用于验证面板人机间距、手指操作包络、与编码器轴的装配关系；对于三维建模从业者，可重点参考滚花纹理的排布方式、内孔配合段的长度设定，以及顶部指示特征如何在不增加零件复杂度的前提下提升可用性。
