六角柱身迷宫解锁收纳盒结构设计

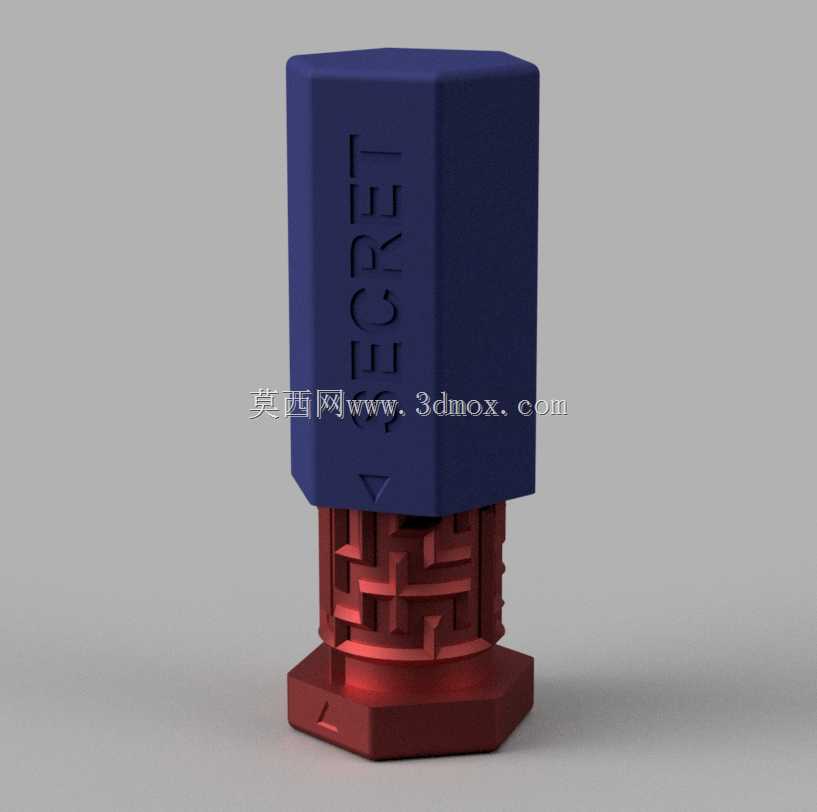

　　这款带迷宫解锁结构的六角柱形收纳件，核心由上下两个六角段组成，上部为带封闭内腔的深蓝色外罩，下部为红色迷宫芯座，二者通过柱面迷宫槽与凸点配合实现轴向限位与旋转解锁。从实际使用场景看，它既可以作为小型精密零件的收纳容器，存放小规格顶针、弹簧、微型轴承等易散落的工装辅件，也可作为机械结构演示教具，直观展示柱面凸轮、轨迹限位的工作原理，在桌面工位收纳、职业院校机械原理课堂、创客空间结构展示等场景都能适配。

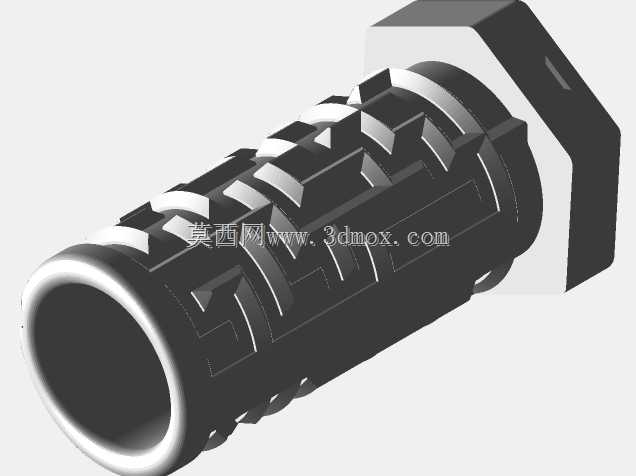

　　功能实现上，该结构没有采用常规锁扣或螺纹连接，而是在下部芯座的外圆柱面加工出连续弯折的迷宫轨迹，上部外罩的内壁对应位置设置嵌入轨迹的导向凸点。装配时凸点沿迷宫入口滑入，只有按照特定角度旋转、轴向提拉的组合动作，让凸点走完所有轨迹拐点，才能将外罩完全取下；随意旋转或直接提拉都会被轨迹的止退段卡住，实现无额外锁具的闭锁效果。外罩表面压制的竖向标识与底部三角标记，可作为旋转对位的参考，降低解锁操作的记忆难度。

　　设计思路围绕无紧固件、可重复拆装、3D打印一体成型展开。上下部件均为轴对称六角轮廓，六角边的平面可防止产品在桌面随意滚动，同时相比圆柱外形更易夹持施力。迷宫轨迹的槽宽与凸点直径采用小间隙配合，既保证旋转动作顺滑，又避免晃动松旷；轨迹的拐点处做了小圆角过渡，减少打印层纹带来的卡滞，也能降低反复拆装过程中的凸点磨损。外罩的内腔深度可根据收纳需求调整，本结构预留的空间足以容纳常规尺寸的小型U盘、存储卡或几组微型密封件，底部六角座的厚度兼顾支撑稳定性与材料消耗，不会因过高导致重心偏移。

　　从安装边界与尺寸适配角度看，该产品整体为立式六角柱结构，占用桌面面积仅为六角外接圆对应的矩形范围，不需要额外的安装固定结构，直接放置即可使用。若用于工位工装收纳，可在底部六角面加工背胶或螺丝沉孔，将其固定在工具挂板、工作台侧板上；外罩的六角外廓也适配常规开口扳手的尺寸，必要时可借助工具辅助旋紧，但迷宫结构本身的定位阻尼已足够维持日常闭锁状态。建模时需重点保证内外圆柱的同轴度，迷宫轨迹的深度要均匀一致，凸点的位置度偏差需控制在0.1mm以内，否则会出现解锁卡滞或闭锁失效的问题；上下合模面预留0.2mm左右的贴合间隙，补偿3D打印的翘曲变形，保证闭合后外观整齐。

　　结构细节上，下部迷宫芯座的顶部做了锥形导入段，方便外罩初始套入时凸点快速对准入口；外罩的封闭端做了加厚处理，避免频繁提拉导致顶端开裂。六角轮廓的棱边全部做了C0.5的倒角，去除打印毛刺，手持操作时不会划伤皮肤。迷宫轨迹的路径设计兼顾难度与可操作性，没有设置过短的死胡同，每个转向段都有足够的行程让操作者感知到位反馈，既不会因过于简单失去闭锁意义，也不会因轨迹过于复杂导致正常开启困难。整个产品没有弹性卡扣、弹簧等易损件，仅靠两个刚性件的轨迹配合实现功能，耐用性更强，也便于后期清理维护，直接拆开即可擦拭内腔与轨迹槽内的灰尘碎屑。
