六刀双掷拨动式滑动开关结构设计

　　在消费电子、工业控制板卡的手动信号切换场景里，直插式滑动开关是板上人机交互的基础元件，本次拆解的六刀双掷结构，核心解决多组信号同步通断的需求，常见于音频设备声道切换、测试工装量程选择、小型工控板功能档位切换这类需要同时切换六路独立回路的场合。

　　从实际板级布局来看，这类元件采用通孔插装工艺，引脚沿本体长度方向等距排布，适配常规2.54mm网格的PCB设计，焊接时可兼容波峰焊与手工焊接，引脚伸出长度经过匹配，既能保证焊锡浸润形成可靠焊点，又不会在板背面残留过长针脚影响后续装配。本体两侧预留的定位柱，在插装时可先卡入PCB对应的定位孔，避免焊接过程中元件偏移，也能在拨杆反复受力时分担引脚的侧向载荷，降低长期使用后引脚脱焊的概率。

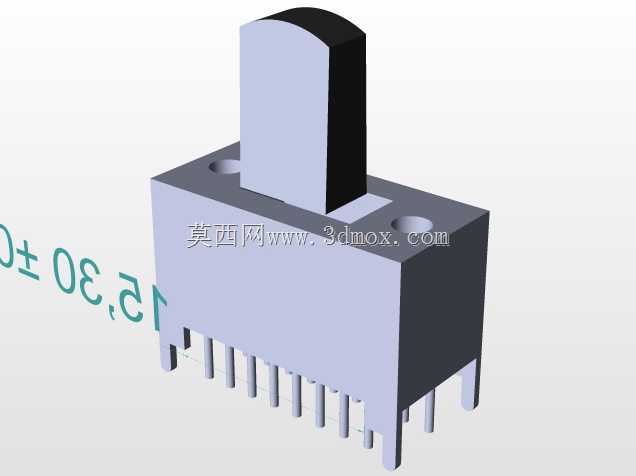

　　开关的操作拨杆位于本体顶面居中位置，拨杆行程对应两个稳定档位，滑动过程中内部的动触片会同步在六组静触点间切换，内部触点采用弹性铜材冲压成型，依靠自身预紧压力保证接触导通，切换时的段落反馈来自动触片与定位凸点的配合，操作者无需观察档位标识，仅凭手感即可确认开关是否到位。本体外壳采用耐高温绝缘材质，可耐受焊接时的短时高温，不会出现壳体变形、内部触点移位的问题，同时壳体将内部带电触点完全封闭，可阻挡日常使用中的灰尘、助焊剂飞溅侵入触点间隙，降低接触不良的故障概率。

　　做结构建模时，首先要锁定PCB安装面的基准，所有引脚的位置度、定位柱的孔径配合都要以安装面为基准标注，避免装配时出现引脚偏位无法插装的问题。拨杆的滑动行程需要和内部触点的接触超程匹配，既要保证档位切换后触点有足够的接触压力，又不能让动触片产生过度塑性变形，建模时需要预留出拨杆上下方向的活动间隙，避免温度变化产生的形变导致拨杆卡滞。本体顶面的两个固定孔并非用于螺丝锁附，而是生产过程中壳体铆接的工艺孔，建模时无需在PCB上对应设计过孔，仅需保留壳体本身的结构特征即可。

　　从选型边界来看，这类开关的额定负载属于小信号级别，仅适用于控制回路、弱信号回路的通断，不能直接接入动力主回路，设计选型时需要核对触点的额定电压、电流参数，匹配实际回路的负载特性。板上布局时，拨杆的操作方向需要预留足够的手指操作空间，周边元件不能高出开关本体顶面，否则会阻碍拨杆滑动，也会影响操作者的档位判断。如果设备需要经常擦拭表面，开关周边可以设计下沉式围边，避免清洁液体沿拨杆缝隙渗入壳体内部。

　　三维建模过程中，引脚的倒角、拔模角度需要符合冲压件的工艺特性，不能出现锐边、负角的结构，否则后续生成工程图时会无法匹配实际加工工艺。壳体的分模线位于本体侧面居中位置，建模时可以保留该特征，还原真实零件的工艺痕迹，也能在后续做装配干涉检查时，提前发现周边元件与分模线凸痕的干涉问题。拨杆的防滑顶面做了微弧处理，既提升手指接触时的摩擦力，又不会产生尖锐棱角，符合小型操作元件的人机交互要求。

　　在整机装配环节，这类开关属于最后插装的板载元件之一，建模时需要将其纳入整机的干涉检查集合，确认外壳开孔位置与拨杆的对中度，避免外壳装配后压住拨杆导致开关无法正常切换。如果设备需要做三防涂覆，建模时可以标注开关的防护范围，提示工艺人员在涂覆前遮蔽拨杆缝隙与引脚焊接区域，避免三防漆渗入内部影响触点接触性能。
