MIDI DIN5 PCB板载母座接口结构

　　这款MIDI DIN5 PCB安装母座，是面向电路板直装场景开发的圆形五芯接插件，在音频设备、工业控制板卡、老式外设转接装置里承担信号传输的物理连接作用。日常做设备结构布局时，这类板载插座的定位精度直接决定整机外壳开孔的对位公差，很多新手工程师容易只看插芯规格忽略安装法兰的边界，最后装配时出现外壳孔位和插座不同心、插头插拔干涉的问题。

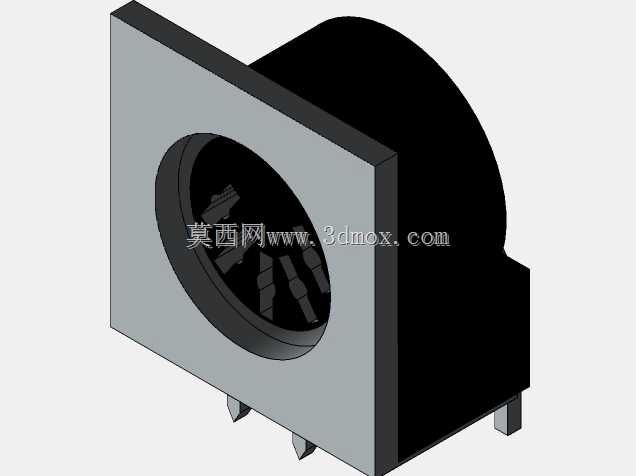

　　从结构设计逻辑来看，该母座采用前法兰贴板、后部塑壳定位、底部直插引脚过波峰焊的安装形式。前端方形金属法兰承担主要的轴向限位，贴装在PCB板面后可抵消插头插拔时的前后推力，避免引脚长期受侧向力出现虚焊脱焊；后部黑色绝缘塑壳包裹五根导电插芯，既实现相邻引脚之间的电气绝缘，也为插合后的公头提供径向导向，插芯的排布完全遵循DIN5标准定义的针位定义，适配标准MIDI公头的插入角度，不会出现针位错配无法插入的情况。

　　实际选型布局时，首先要明确PCB上的安装边界：法兰的方形外轮廓需要在板上预留对应的无元件避让区，法兰下方不能布置过高的贴片元件，否则法兰无法完全贴紧板面；底部的五根直插引脚需按照标准孔位钻设过孔，孔径要匹配引脚的实际线径，过孔过大容易焊锡渗漏造成相邻引脚连锡短路，过孔过小则插件时引脚无法顺利穿过，强行压装还会顶裂塑壳。引脚伸出PCB背面的长度要控制在合理范围，过波峰焊后剪脚高度不能超过板后预留的安全间隙，避免引脚触碰设备内部的金属壳体造成短路。

　　在整机外壳的配合设计上，法兰前端面到外壳内壁的间隙要严格把控，外壳上的圆形开孔直径要略大于母座的插合端外径，开孔中心和母座轴心的同轴度公差建议控制在0.1mm以内，间隙过大会导致插头插入后出现晃动，长期使用会加剧插芯的磨损，同轴度超差则会导致公头无法顺利插入，强行插拔还会掰弯内部插针。母座后部的塑壳外侧同样需要预留散热与形变空间，不要紧贴其他发热元件布置，焊接时的高温会让塑壳产生轻微形变，预留足够空间可避免塑壳受挤压出现开裂。

　　这类接插件的核心功能是实现MIDI信号的稳定传输，五根插芯分别对应信号的不同通路，接触件的弹性设计可保证公头插入后每根针脚都有可靠的接触压力，抵御设备正常工作时的轻微振动，避免出现信号中断、接触不良的故障。和外接引线式的DIN5插座相比，板载直插的设计省去了内部接线工序，在批量生产时可直接随PCB过波峰焊完成焊接，大幅提升装配效率，同时也减少了手工接线带来的虚焊、线序接反等人为失误。

　　在三维建模阶段，需要准确还原法兰的安装孔位、引脚的间距与伸出长度、插合腔的内部深度，这些尺寸直接决定PCB封装的制作精度。很多工程师在画PCB封装时只凭样本标注的引脚间距画图，忽略塑壳的实际外轮廓，最后布局时出现元件干涉；建模时把母座的完整外形按1:1比例还原，在结构装配阶段就能提前检查外壳开孔、周边元件的间隙是否合理，不用等到打样试装才发现对位问题，可有效减少样机迭代次数，缩短开发周期。

　　针对不同的使用场景，该母座的结构也适配常规的PCB板厚，法兰的厚度和引脚的长度经过匹配，正常板厚范围内引脚都能伸出足够的焊接长度，保证焊锡充分浸润引脚形成可靠焊点。在振动较强的工业设备场景下，还可以在法兰和PCB之间增加定位柱，或者在焊接完成后对法兰点胶加固，进一步提升连接的抗振性能，避免长期振动导致焊点疲劳失效。
