吉他效果器用瞬时脚踏触发开关结构

　　这类小型瞬时脚踏开关最常见的使用场景，是吉他手脚下的单块效果器踏板盒，乐手在演出过程中不需要弯腰用手操作，只需要通过脚尖或脚跟踩压顶部的柱塞，就能完成效果通断、音色切换、临时哇音触发等动作，手部可以始终保持在吉他指板上，不会打断演奏节奏。除了乐器领域，它也可以嵌入小型控制台、实验台触发位、简易工业脚踏输入点，作为短时接通的信号输入元件使用。

　　从功能逻辑上看，它属于非锁存型的瞬时触发元件：踩下柱塞时内部触点闭合，给出接通信号；松开后依靠内部弹簧自动回弹，触点立刻断开。这种特性和带锁存的按钮开关完全不同，它不会保持接通状态，只负责输出一个短促的触发脉冲，因此非常适合需要“点动”控制的回路。在吉他效果器里，很多经典效果的旁路切换、临时功能激活都依赖这种短脉冲信号，避免乐手反复寻找按钮位置，也能通过脚感明确判断是否已经完成触发。

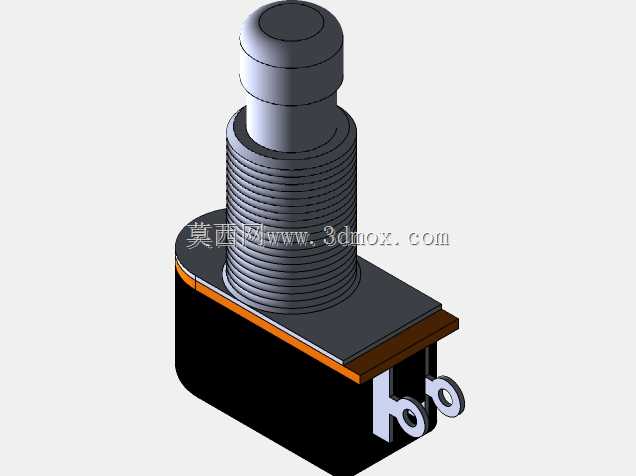

　　结构设计上，模型完整还原了实际产品的几个关键部分。最上方是圆柱形按压头，直径略大于下方螺纹段，顶面平整，踩压时受力均匀，边缘做了轻微过渡，不会硌脚。按压头下方是带外螺纹的柱塞套筒，这一段是安装固定的核心：踏板盒面板只需要开出对应直径的圆孔，把套筒从面板外侧穿入，再在面板内侧用配套薄螺母锁紧，就能把整个开关固定在面板上，安装和拆卸都不需要复杂工装。螺纹段长度决定了它能够适配的面板厚度范围，模型中保留了完整的螺纹牙型，在三维装配时可以直接检查螺母旋合行程，确认不同厚度面板下的锁紧余量。

　　套筒下方是黑色的绝缘基座，基座内部容纳动触点、静触点和复位弹簧。基座侧面伸出两个带安装孔的接线端子，端子为扁平焊片结构，既可以直接焊接导线，也可以配合标准插簧端子快速压接。两个端子呈一定角度向外展开，焊接时导线不会互相干涉，端子上的圆孔还可以在需要时穿入螺钉辅助固定，避免拉扯导线时焊点直接受力。基座和螺纹套筒之间有一圈橙色的密封隔层，实际产品中这一层通常起到防尘和缓冲作用，能够阻挡舞台上的灰尘、少量酒水溅入开关内部，同时在踩下时吸收部分冲击，降低金属碰撞产生的噪音。

　　从安装边界来看，这个开关属于面板安装元件，整体占用空间分为面板以上和面板以下两部分。面板以上只露出按压头和少量螺纹，高度很低，不会在踏板盒表面形成过高凸起，减少乐手移动脚时误碰的概率。面板以下的基座为近似矩形结构，两个接线端子向侧面伸出，因此在踏板盒内部布局PCB或导线时，需要在开关正下方预留基座高度空间，在端子侧方预留导线弯曲和焊接操作空间。三维建模时把这些边界完整建出，可以直接在效果器外壳装配体中进行干涉检查：确认开关底部不会与PCB上的最高元件相撞，确认端子与附近电位器、音频接口之间留有足够走线间隙，也能提前评估踩下柱塞后内部活动件是否会碰到下方电路板。

　　对于结构设计人员来说，这类开关的建模重点不是复杂曲面，而是准确表达装配关系和运动行程。柱塞在套筒内的上下滑动需要保留合理间隙，间隙过小会导致踩压卡顿，间隙过大则柱塞晃动、脚感松散。复位弹簧在模型中虽然不一定需要逐圈画出，但要在装配空间里预留出弹簧压缩和伸展的长度，确保松开时柱塞能够完全回位。接线端子的位置和尺寸也要按照实际焊片规格建立，因为它直接影响PCB封装设计或导线长度统计。

　　在设备选型时，工程师通常会关注三个实际问题：第一是操作力，脚踏开关需要的按压力度要比手按按钮大一些，太轻容易误触发，太重又会让乐手长时间演出后疲劳；第二是行程，柱塞从自由状态到触点闭合的下压距离要适中，行程太短脚感不清晰，太长则需要踩得很深才能触发；第三是端子强度，脚踏使用场景中导线经常被拉扯，端子与基座的结合必须牢固。这个三维模型把外部轮廓、安装螺纹、端子形态和整体比例都表达清楚，足以用于外壳开孔设计、内部布局校验和装配模拟，是小型脚踏控制类产品开发中很典型的基础元件模型。
