贴片式全彩发光二极管结构设计

　　在消费电子与工业指示面板的布局中，这类四引脚贴片RGB发光器件的应用场景极为广泛。从手持设备的状态指示灯带到小型控制终端的人机交互界面，从玩具类产品的炫彩光效到仪器仪表的故障提示区域，这类器件凭借极小的占位面积，成为PCB表面贴装工艺中最常见的光电元件之一。它的核心功能是通过内部三个独立的红、绿、蓝发光芯片，分别控制三路引脚的通断与电流大小，混色输出全光谱范围内的任意可见光，替代传统单色指示灯，在有限的面板空间内实现多状态编码提示。

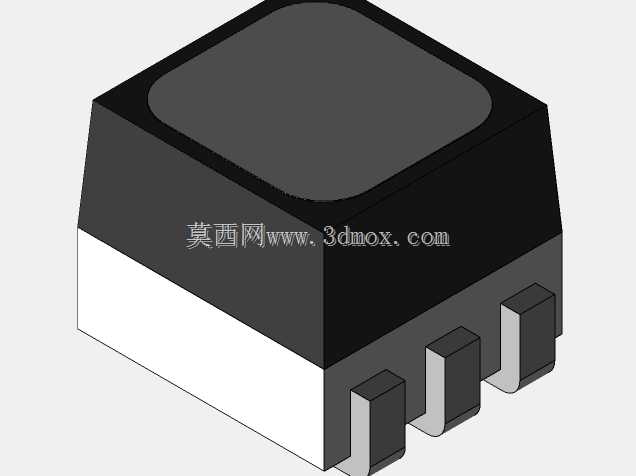

　　从实际选型的角度看，这类器件的封装边界直接决定了PCB焊盘的设计尺寸。模型呈现的方块状塑封本体，顶面预留圆形出光窗口，黑色的封装胶体既可以遮挡侧面杂散光，又能提升顶面出光的对比度，避免相邻灯珠之间出现串光问题。底部伸出的四个翼形引脚，分别对应公共端与三路基色控制端，引脚的成型角度与伸出长度完全符合表面贴装的回流焊工艺要求，在钢网开制时，焊膏的涂布范围需要严格匹配引脚的焊盘区域，防止立碑、虚焊等工艺缺陷。

　　设计这类三维模型时，首先要还原的是封装本体的拔模斜度与圆角过渡。塑封本体并非规则的直角立方体，侧壁存在微小的脱模斜度，顶面的出光透镜区域做了下沉式的圆形凹面设计，这一结构既可以保护内部的荧光胶层，又能对出射光线进行初步的漫反射，让发光角度更均匀。引脚与塑封本体的结合处做了嵌入式的包胶结构，这是半导体封装中典型的应力释放设计，能够抵消PCB热胀冷缩产生的机械应力，避免引脚与内部键合线出现断裂。

　　在整机结构的堆叠设计中，这类器件的高度方向边界需要重点校核。它属于低矮型表贴元件，整体高度远低于插件式LED，在设计外壳的透光孔位时，透镜顶面与外壳内表面的间隙需要控制在合理范围：间隙过大则会出现光线漏射、光斑发散的问题，间隙过小则可能在装配过程中挤压透镜，损坏内部封装结构。如果设备需要做灌封防护处理，还要提前评估灌封胶对光线透射率的影响，必要时在灯珠区域预留挡胶墙，避免胶体覆盖出光面。

　　从电路适配的维度看，三个发光芯片的正向压降存在固有差异，在驱动电路设计时需要分别配置限流电阻，不能直接将三路控制引脚并联使用。模型还原的引脚间距，也为PCB布线预留了足够的走线空间，四个焊盘之间可以顺利走通细间距信号线，无需额外做埋盲孔处理，大幅降低了常规电路板的制造成本。在工业场景的应用中，这类器件还可以配合导光柱使用，将灯珠的出光引导至设备面板的指定位置，此时模型的出光面中心坐标就成为导光柱对位的核心基准，三维建模时需要严格保证该基准与引脚中心的位置度公差，避免组装后出现光斑偏移。

　　不同于大功率照明LED，这类小尺寸全彩器件的工作电流较低，自身发热有限，正常工作场景下无需额外加装散热结构，塑封本体本身即可满足散热需求。但在密集排布的灯阵场景中，多颗灯珠同时满负荷工作时的累积温升仍需纳入考量，建模时可以提前在灯珠底部的PCB区域预留铺铜区，通过铜箔将热量快速传导扩散，延缓光衰速度，提升整机的长期工作可靠性。
