160毫米直径自行车碟刹制动盘结构设计

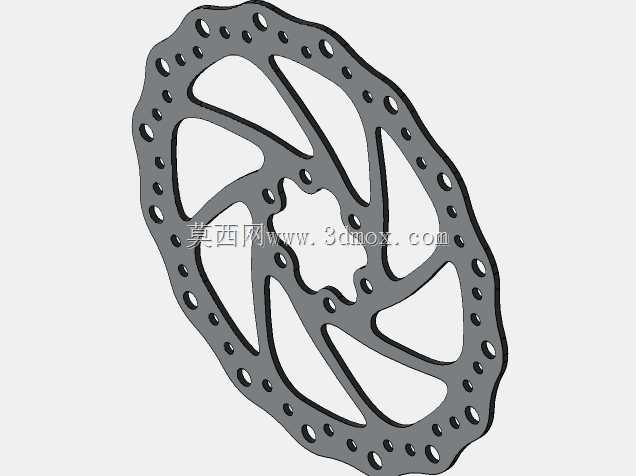

　　这款直径160毫米的制动盘，是面向两轮代步与运动骑行场景开发的摩擦制动核心件，在山地车、城市通勤车、电动助力车的前轮或后轮制动系统中都能适配，承担着将夹紧力转化为摩擦阻力、让车轮减速直至停转的作用。日常骑行里，制动盘要持续应对频繁点刹、长下坡持续制动带来的热负荷，还要耐受泥水、砂石、路面颠簸带来的冲击，因此整个结构的设计始终围绕制动稳定性、散热效率、结构强度与轻量化这几个核心目标平衡。从整体结构来看，盘面采用了镂空辐条式布局，外圈摩擦环与中心安装座之间通过多根弯曲的支撑辐条连接，这种设计首先能直接削减不必要的钢材用料，降低旋转件的整体重量，减少车轮转动惯量，让骑行时的轮组响应更轻快。更关键的是，

　　大面积的镂空空隙可以在车辆行进时引导气流快速穿过盘面，制动过程中摩擦产生的热量能顺着镂空通道快速散出，避免长时间制动后盘体积热过高出现摩擦系数衰减、制动手感变软的问题，同时也能让雨天骑行时附着在盘面上的水膜快速被气流甩出，缩短湿滑路面的制动响应距离。外圈的摩擦工作带是与来令片直接接触的区域，整圈厚度均匀，平面度控制在较高精度范围内，保证制动时来令片与盘面能够完全贴合，不会出现局部偏磨、制动抖动的问题。摩擦环外缘与内部均匀分布了大量圆形通孔，这些孔位除了辅助散热之外，还能在制动过程中刮除来令片表面磨下的碎屑，让摩擦接触面始终保持洁净，同时也能在轻度涉水后快速排干盘面水分，避免泥沙嵌入摩擦副造成来令片异常磨损。

　　中心区域的花键式安装座是与轮毂花鼓配合的定位结构，内圈的异形轮廓与花鼓的安装凸台完全匹配，能够传递制动时产生的巨大扭矩，避免盘体与花鼓之间出现相对滑动。安装座周围预留的装配孔位可根据不同花鼓的孔距规格进行适配调整，在实际装机时，只需对应花鼓的安装孔位置微调孔位坐标，就能兼容多数主流六钉锁紧规格的花鼓，不需要改动外圈摩擦区域的核心结构，大幅提升了零件的通用适配性。从安装边界来看，盘体总直径控制在160毫米，这个尺寸属于两轮车制动系统里的通用规格，既不会因为直径过大增加整车重量、与前叉或车架产生干涉，也能提供足够大的摩擦半径，在相同夹紧力下获得比更小直径盘片更强的制动扭矩。装配时盘体装入花鼓后，要保证摩擦环两侧与来令片的间隙均匀，

　　盘体端面跳动量控制在合理范围内，避免制动时出现蹭碟、异响的问题。盘体的厚度设计也兼顾了强度与耐磨寿命，正常使用下可以承受数万次制动循环的摩擦损耗，支撑辐条的弧形走向经过力学优化，制动时的扭矩载荷可以顺着辐条平滑传递到中心安装座，避免应力集中在辐条与摩擦环的连接处，即使在紧急制动的大载荷下也不会出现盘体变形、辐条断裂的情况。整个结构没有多余的复杂特征，所有镂空与孔位的设计都同时服务于减重、散热、排屑三个功能，在保证结构刚性满足骑行安全要求的前提下，把旋转件的重量控制到了较低水平，对于自行车整车装配、制动系统选型以及相关零部件的三维结构设计来说，都具备实际的参考价值。
