乘用车液压盘式制动卡钳结构设计

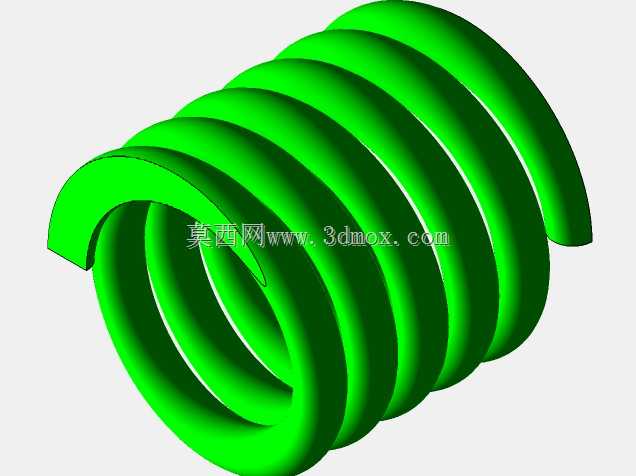

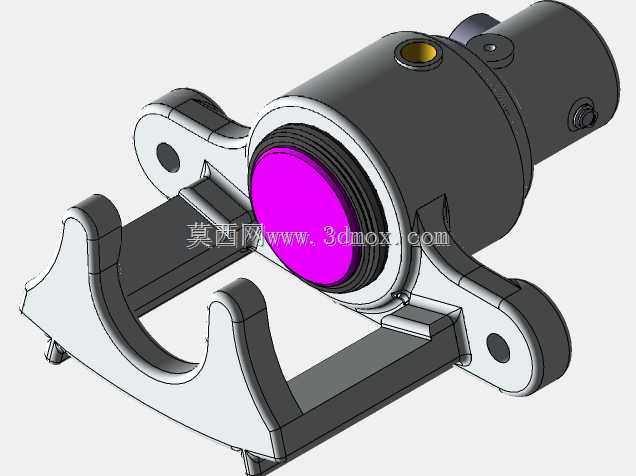

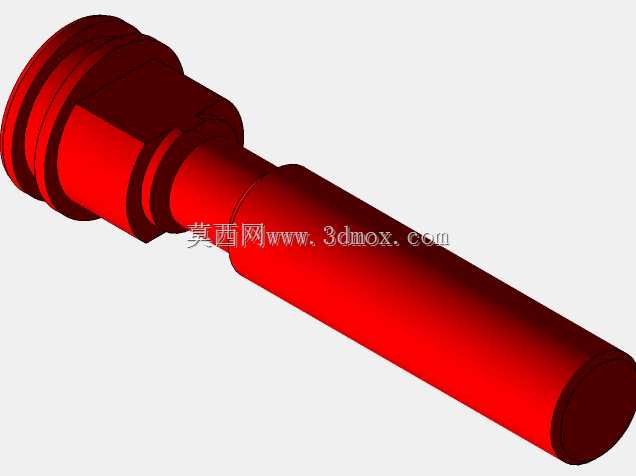

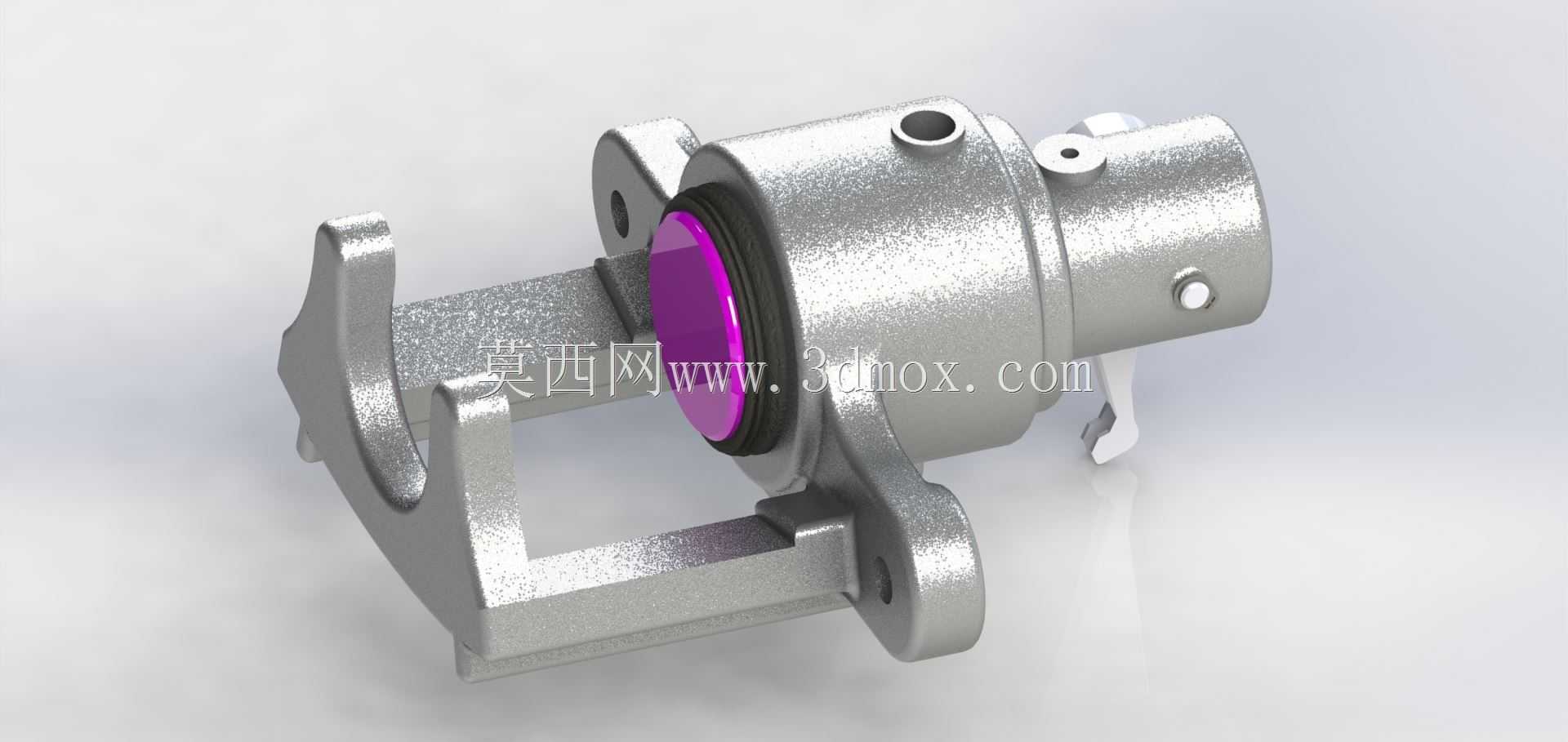

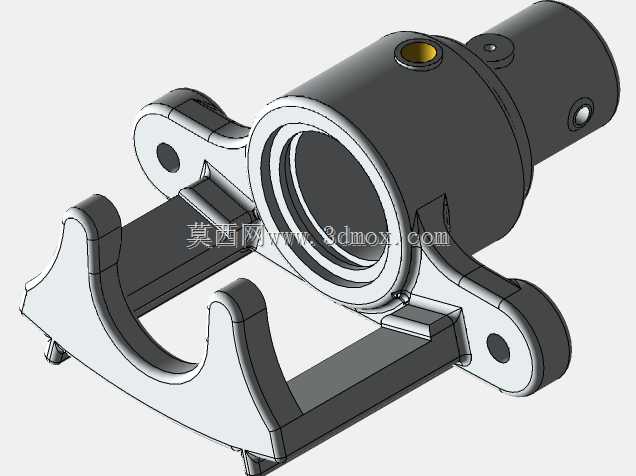

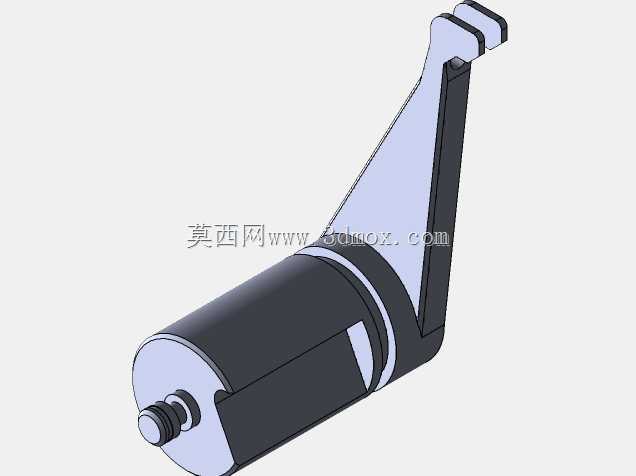

　　日常乘用车底盘制动系统的核心执行部件中，液压盘式制动卡钳的结构合理性直接决定整车制动效能与行驶安全，这套三维结构完整还原了浮动式液压制动卡钳的全部装配关系，可直接用于底盘制动系统的匹配校核、结构改制参考以及教学演示场景。从实际装车场景来看，这类卡钳多用于家用乘用车的前轮或四轮盘刹配置的后轮，安装时通过卡钳本体的两个支耳固定在转向节的安装凸台上，安装孔位的同轴度、支耳与制动盘中心的相对位置公差，都需要在建模阶段严格匹配整车边界，避免装车后出现制动偏磨、拖滞甚至卡滞的问题。结构设计上采用浮动钳体的思路，相比固定钳结构，浮动式卡钳仅需在单侧布置液压活塞，依靠钳体的导向销滑动实现双侧制动块同步夹紧制动盘，整体结构更紧凑，重量更低，

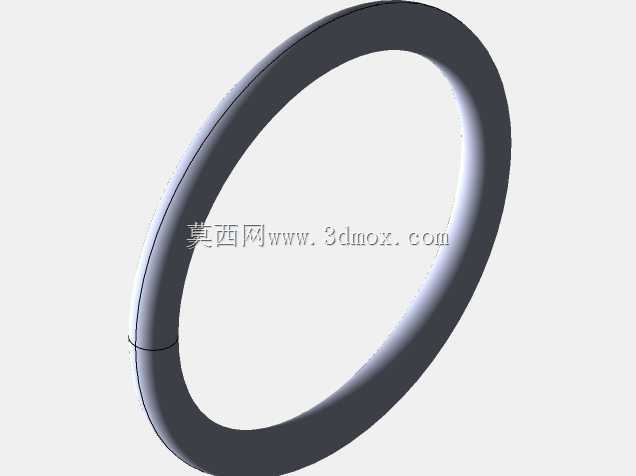

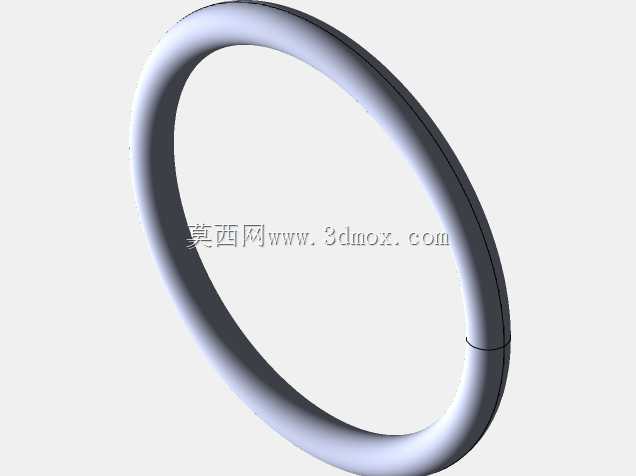

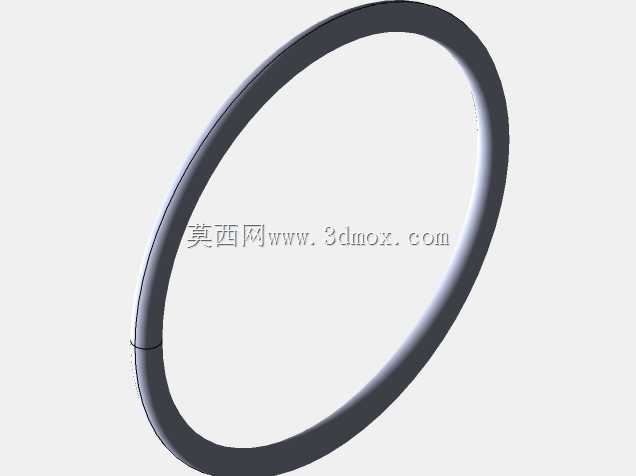

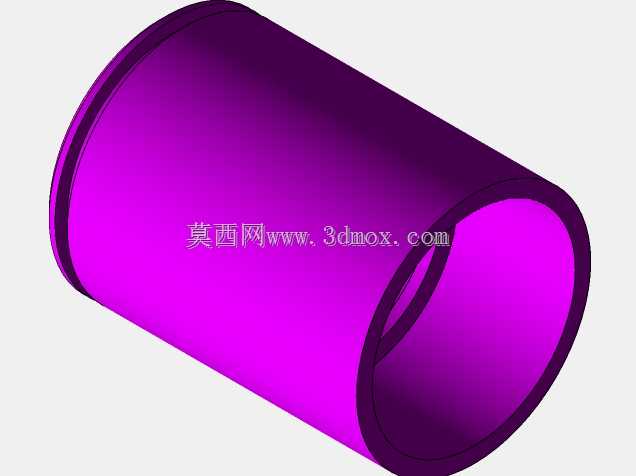

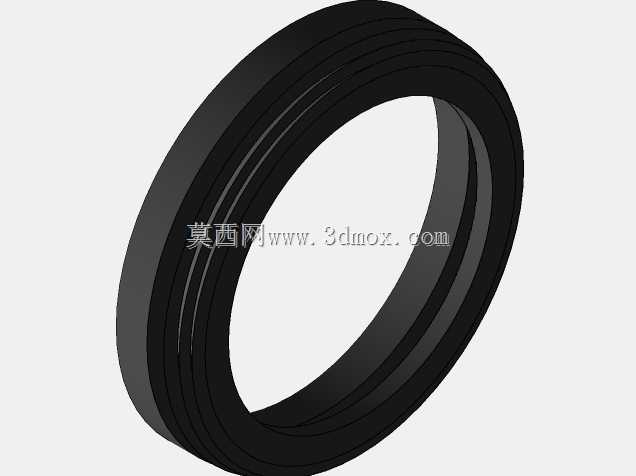

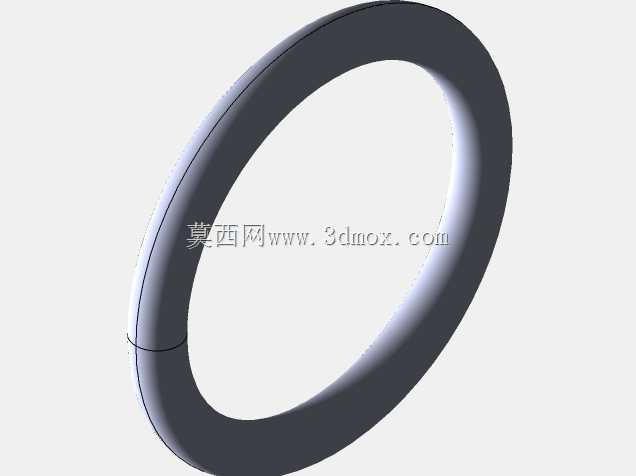

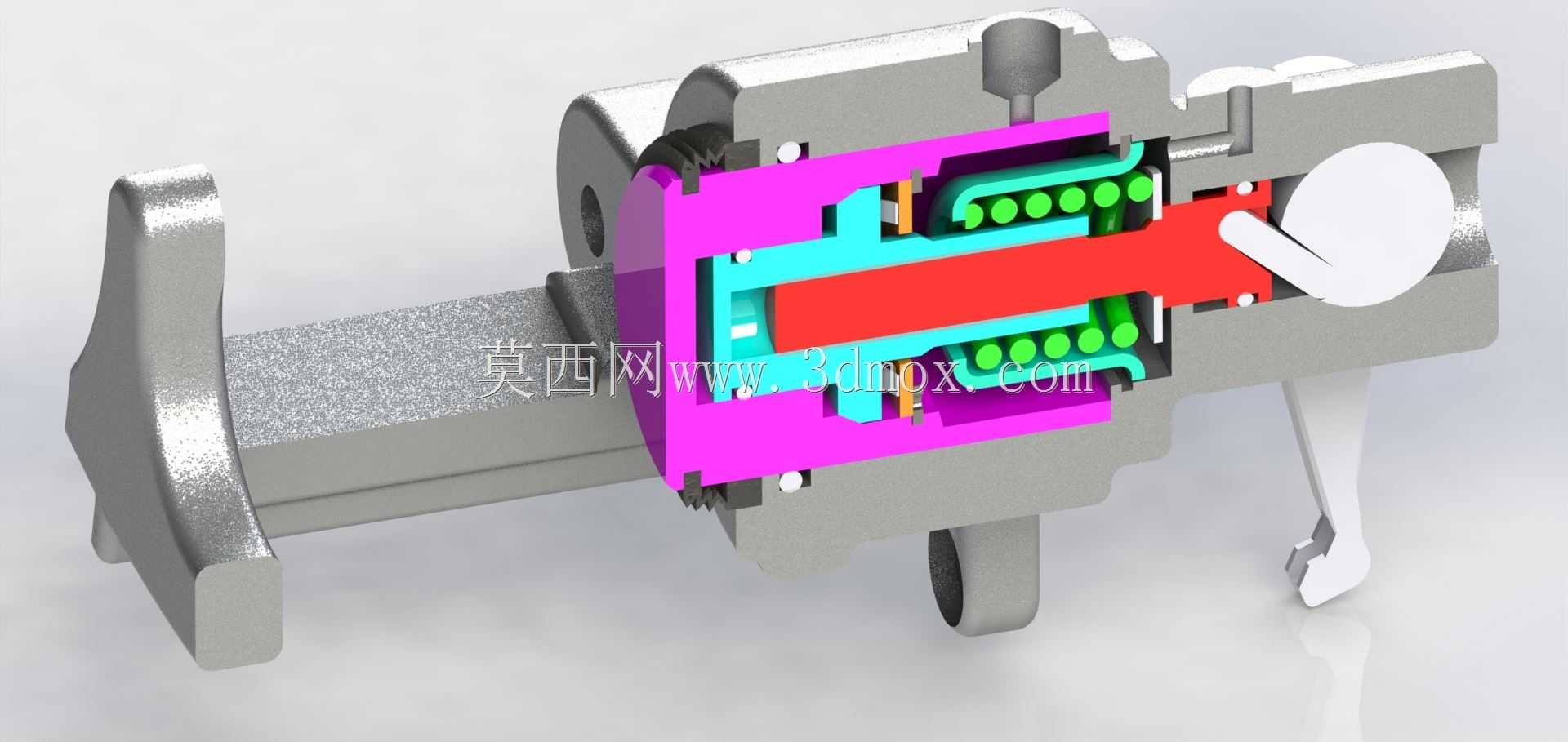

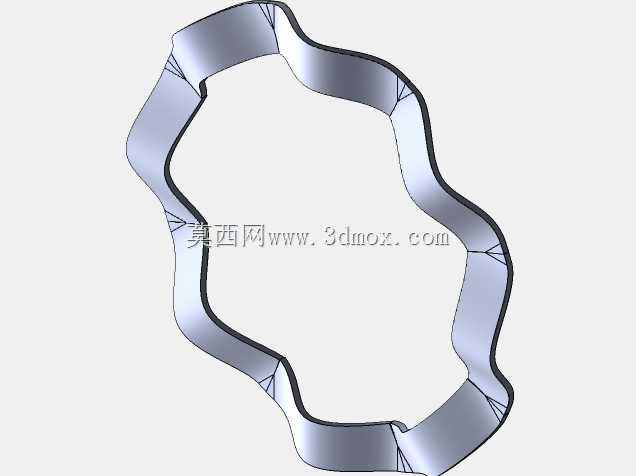

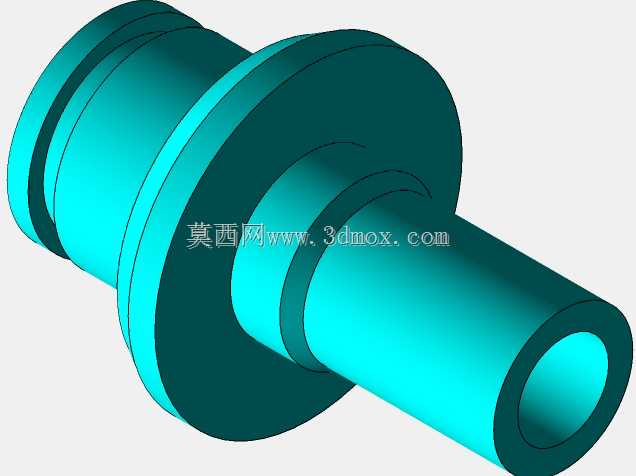

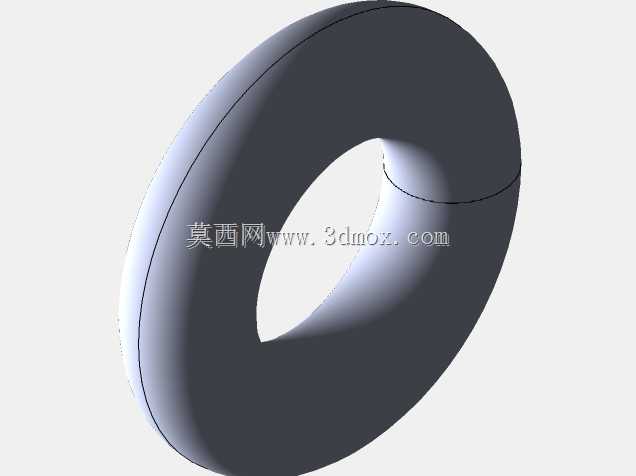

　　也更适配家用车的轻量化需求。模型中清晰还原了活塞的密封结构，活塞与缸筒之间的矩形密封圈除了实现高压油腔的密封之外，还承担着制动解除后活塞回位的作用，密封圈的截面尺寸、安装槽的深度与倒角都经过实际工程验证，能够保证制动踏板的合理行程与回位速度。钳体的进油口布置在缸筒侧面的凸台上，接口尺寸匹配常规制动硬管的连接规格，安装时需要保证进油口朝上，避免制动管路排气时残留气阻影响制动效果。制动块的摩擦片材料对应常规半金属配方，背板与摩擦片的粘接结构、制动块与钳体支架的导向槽结构都完整还原，能够直观展示制动时摩擦片的滑动轨迹，避免设计时出现导向间隙过小导致的制动块回位不畅。从安装边界来看，模型预留了制动盘的安装空间，

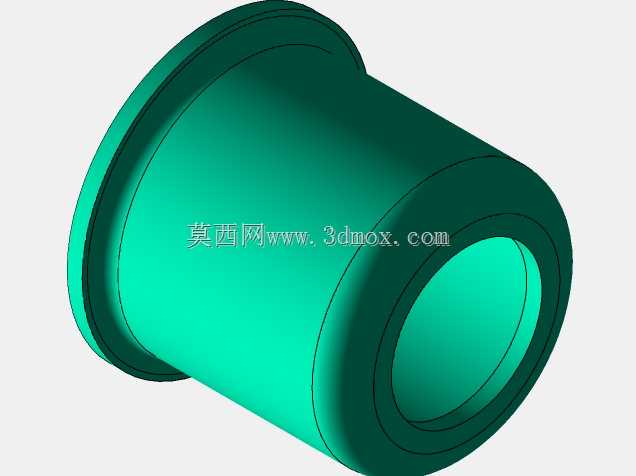

　　适配常规直径280mm至300mm的通风制动盘，卡钳整体的外轮廓尺寸经过校核，不会与轮毂内侧、转向拉杆等周边部件发生运动干涉，轮辋适配尺寸覆盖15寸及以上常规乘用车铝合金轮辋。钳体的铸造工艺结构也在模型中有所体现，包括缸筒外侧的加强筋、安装支耳的拔模斜度、非加工面的铸造圆角，都符合实际铝合金铸造卡钳的生产工艺要求，没有出现无法脱模或者壁厚突变容易产生铸造缺陷的结构。导向销的防尘套、活塞的防尘罩等橡胶防护件也做了结构还原，这些部件虽然不参与制动力传递，但能够阻挡泥水、沙尘进入钳体的滑动配合面，直接决定卡钳的使用寿命，在结构设计时需要预留足够的压缩空间，避免转向或者悬架跳动时防护件被挤压损坏。
