萨菲尔2021特技航模飞机结构设计

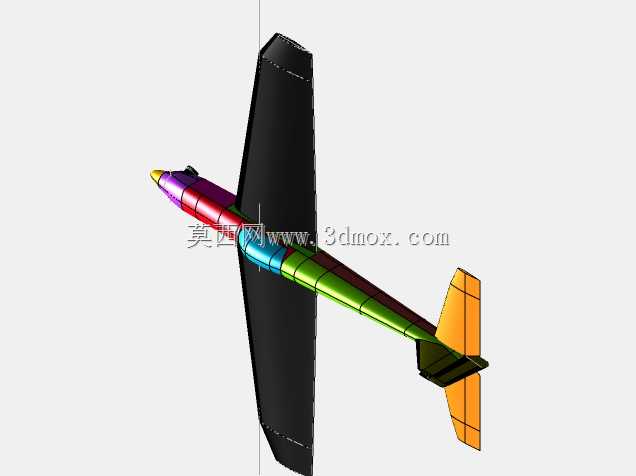

　　该固定翼特技航模的三维结构围绕F3A类特技飞行需求展开，机身采用分段式曲面蒙皮设计，从机头整流锥到尾翼安装段逐步过渡截面，既保证纵向结构刚度，也为动力系统、舵机连杆、接收设备预留连续的内部走线与安装腔体。机头段做了收窄处理，可适配前置动力装置的安装座，整流外形能够降低正向飞行阻力；机身中部为机翼对接承力区，主翼通过翼身结合面传递升力与机动载荷，该区域的内部隔框需要在建模时同步考虑翼梁穿入、固定件锁紧以及维护拆装的操作空间。主翼采用大展弦比平直翼型，翼面厚度沿展向逐步减薄，翼尖做切尖修形以减缓翼尖涡流影响；机翼内部可布置翼梁、蒙皮支撑肋与副翼舵机，副翼通过铰链与主翼后缘连接，舵面偏角范围可根据特技动作的滚转速率需求设定。

　　尾翼由垂直安定面与水平安定面组成，垂尾布置于机身上部后段，平尾位于机身尾部两侧，二者均采用对称翼型以保证正倒飞状态下操纵响应一致；方向舵与升降舵的摇臂安装位、连杆走向在结构中需避开尾轮安装区域，减少操纵干涉。从实际使用场景看，这类航模主要用于特技航线飞行、动作训练与竞技验证，设计阶段需要反复校核重心位置，通常重心需控制在机翼平均气动弦长的合理区间内，保证不同油门开度与飞行姿态下的俯仰稳定性。机身各段的对接边界需要明确公差配合，机头罩、机翼、尾翼与机身主体的装配间隙要兼顾拆装便利性与气动完整性；设备舱开口需设置可快速拆卸的舱盖，用于电池、接收机、电调等部件的安装与调试。建模过程中，曲面光顺度直接影响后续蒙皮成型或3D打印的表面质量，

　　机身侧面的纵向线条需保持曲率连续，避免出现局部凹陷或折角导致气流分离。机翼与机身的结合处做了整流过渡，能够降低干扰阻力；尾撑段的截面尺寸在满足尾翼安装强度的前提下尽量缩小，以减轻尾部结构重量。操纵系统方面，舵机的安装座需与机身隔框一体设计或采用加强片固定，防止大机动飞行时舵机松动；连杆走向尽量保持直线，减少传动间隙与虚位，保证舵面响应精度。起落架若采用机身腹部安装形式，其固定点需布置在加强隔框上，以吸收着陆冲击载荷；尾轮与方向舵可设置联动结构，提升地面滑跑时的转向操控性。整机结构在减重与强度之间做平衡，非承力区域可通过优化壁厚、开设减重孔降低重量，承力区域如翼根、起落架安装位、尾翼接合处则保留足够的材料厚度与支撑结构。气动布局上，

　　中单翼或下单翼的布置形式会影响滚转响应与侧飞稳定性，该模型的翼身相对位置经过调整，可适配正飞、倒飞、侧飞、横滚等多种特技姿态。各操纵面的面积分配需兼顾操纵灵敏度与稳定性，舵面过大易导致姿态过于灵敏难以控制，过小则无法完成快速特技动作，设计时需结合尾容量与机翼参数进行匹配。内部设备的布置会直接影响重心，电池、电调、接收机等部件的安装位置可沿机身纵向预留调整空间，便于在实际试飞中通过移动配重或设备位置修正重心。机身尾部的发动机或电机安装位需考虑散热通道，动力装置工作时产生的热量可通过机头进气、尾部排气形成的气流带走，避免设备过热。机翼内部的翼梁可采用碳纤维棒或轻木框架形式，三维模型中需明确翼梁的走向与支撑肋的间距，保证机翼在大过载机动下不产生过大形变。蒙皮分块在模型中也有体现，不同颜色的分段区域既对应实际蒙皮拼接位置，也可作为结构分段的参考，便于后续加工时拆分零件。尾翼与机身的连接需保证可拆卸，方便运输与存储，同时对接定位结构要保证每次装配后尾翼的角度一致，避免反复拆装造成气动参数偏差。整体结构设计服务于特技飞行的精准操纵与稳定响应，从曲面外形到内部承力框架，再到设备安装与操纵通路，各部分相互约束，最终形成一套可用于加工、装配与飞行验证的完整航模结构方案。
