高性能遥控滑翔机结构设计方案

　　该遥控滑翔机的结构设计围绕低雷诺数气动效率展开，整机采用大展弦比飞翼融合布局，机身与机翼平滑过渡，没有传统独立平尾与垂尾的结构分界，这种设计能在低速滑翔阶段大幅降低诱导阻力，同时减少外露构件带来的装配应力集中。从实际使用场景来看，这类机型多用于户外山坡滑翔、热气流翱翔以及航模气动验证飞行，对结构重量、翼面刚度和重心容错范围都有较高要求。

　　设计阶段首先要确定的是机翼安装边界。该机翼并非简单平直翼，翼尖带有明显的翼梢小翼与上反构型，既可以抑制翼尖涡流，也能提升横向静稳定性。机翼根部与机身融合区域需要预留足够的承力截面，内部要容纳接收机、舵机、电池以及机翼固定件，因此该区域的蒙皮与内部加强筋必须协同设计，不能只看外观曲面。主翼面采用相对厚度适中的翼型，在低速滑翔时能维持较高升阻比，同时翼面后缘布置完整的升降副翼舵面，兼顾俯仰控制与滚转操纵。

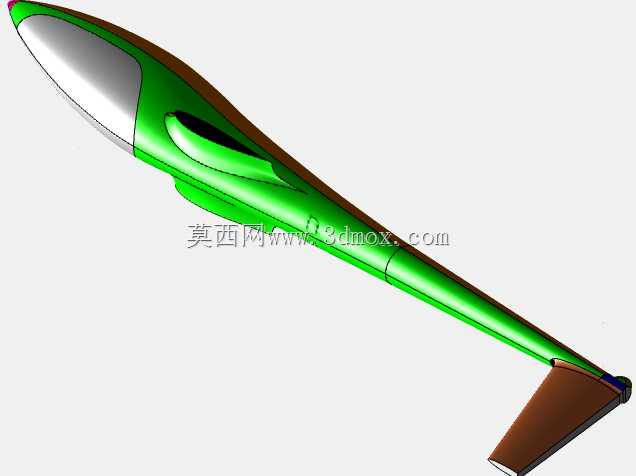

　　机身部分采用细长流线型剖面，头部预留设备舱空间，用于放置电池和配重块。实际装配时，重心位置通常需要控制在主翼气动中心附近，若机头空间不足，可通过电池前后移动进行微调；若结构偏重，还需在机身尾部或翼根处做局部减重。机身尾部没有传统垂尾，而是通过翼尖端板与后缘舵面混控实现偏航稳定，这就要求舵机拉杆行程精确，左右舵面中立位置必须一致，否则飞行中容易出现荷兰滚或一侧偏航。

　　从结构连接角度看，机翼与机身的对接面是整机受力最复杂的位置。滑翔着陆时，机翼会承受较大的弯曲载荷，若采用插接结构，插销直径、插接深度以及翼根夹持宽度都需要匹配；若采用一体成型方案，则要在翼面内部布置碳纤维棒或轻木承力梁，以降低机翼扭转变形。翼梢小翼虽然尺寸不大，但对横向稳定影响明显，其与主翼连接处存在突变截面，设计时应避免尖角，否则在粗暴着陆或运输挤压时容易出现开裂。

　　起落装置方面，该机型没有复杂轮式起落架，更适合草地、土坡等松软场地进行手抛起飞或腹滑着陆。因此机腹下方需要保持平滑，并在重心附近设置局部耐磨区域，避免着陆摩擦破坏机身蒙皮。机头外形虽然尖锐，但内部不能完全做成薄壁空壳，因为手抛起飞和轻触地时，头部会承受冲击，需要在前端预留缓冲或加强层。

　　设备布置上，舵机应尽量靠近舵面安装，以缩短拉杆长度、减小操纵虚位。电池位置要兼顾重心调节和检修便利性，机身底部或头部可设置可拆卸舱盖，舱盖与机身之间建议采用定位止口加磁吸或卡扣固定，防止飞行中松动。接收机天线应避开碳纤维等导电加强材料，并沿机翼或机身方向展开，保证遥控信号稳定。

　　气动细节上，该机的特殊翼尖设计不仅是造型需要，更直接影响滚转阻尼和方向稳定。翼尖上反角度过大，会增加滚转耦合；角度过小，则稳定效果不足。后缘舵面面积也要与整机翼展、飞行重量匹配，舵面过大容易导致操纵过敏，过小则会降低低速控制权限。对于三维建模而言，曲面连续性是重点：翼根融合处需要保证G2连续，否则表面不光顺会破坏局部气流；舵面缝隙要控制在合理范围，既保证偏转运动空间，又避免缝隙带来额外阻力。

　　安装边界还包括运输与维护需求。机翼若设计为可拆式，需要明确分离面位置，并保证拆装后翼面角不变；机身内部走线槽要提前规划，避免装机时电线挤压舵机摇臂。整机完成后，应进行静平衡与舵面中立检查，确认左右翼重差、拉杆自由度以及舵面偏转方向均符合飞行要求。该结构方案适合用于固定翼航模设计参考、低速飞翼布局验证以及小型无人滑翔平台的原理样机开发。
