流线型飞翼式无人飞行器机身结构

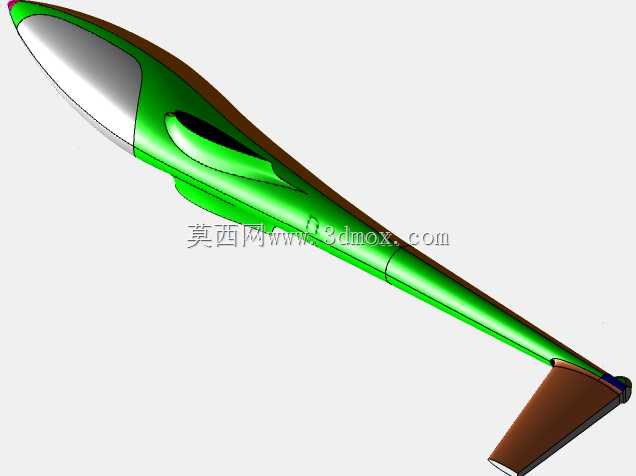

　　该结构件围绕低空小型无人飞行器的气动需求展开，整体采用细长纺锤形机身布局，头部为钝圆收敛的整流罩，中段沿纵向平滑过渡并逐步收窄，尾部与垂尾一体化融合，形成低阻的连续曲面。设计过程中优先处理了截面变化率的连续性，避免在机头与座舱段、机身与尾翼衔接处出现局部曲率突变，从而降低跨层流扰动带来的阻力增量。曲面分块以纵向控制线为骨架，通过多段引导线约束截面形状，使蒙皮在保证光顺的同时维持足够的结构深度。

　　从实际使用场景看，这类机身可用于低速巡航、航拍航测或教学验证平台。头部容积可布置任务载荷或导引组件，中段内部空间适合布置电池、飞控板及线束，尾部则为动力推进单元和垂尾连接提供安装基础。机身侧面预留的凹陷区域并非单纯装饰，而是用于整合舱盖、检修口或设备窗口，其边界与蒙皮曲面保持相切，减少外露台阶对气流的干扰。

　　结构设计上采用多主体拼接思路，将机头整流段、中央机身段和尾翼支撑段拆分为相对独立的曲面实体，再通过共边、缝合与布尔合并形成整体。这种处理方式有利于后续分别调整各段长细比、截面高度和尾翼后掠角，而不必反复重建整条主曲面。蒙皮厚度可在实体完成后按区域赋予，前部受冲击风险较高的区域可适当加厚，中段则维持均匀壁厚以控制重量。

　　安装边界方面，机头最大直径决定了前端载荷舱的可用内径，机身中段宽度限制了横向设备板的尺寸，尾部收缩角直接影响电机座或推进组件的固定空间。垂尾与机身连接处需要保留足够的搭接面，以便在实物制造时布置紧固件或粘接区域，并在根部做局部加厚来抵抗起降和机动过程中的弯矩。机身底部应尽量保持平直或微弧，便于设置起落架支撑点、 belly 滑行面或弹射接触区。

　　气动层面，细长机身有助于减小摩擦阻力占比，但过长的尾段会降低扭转刚度，因此在曲面建模时需要同步评估内部加强框的位置。可在机头后、舱盖后及尾翼前设置横向隔框，把整体壳体分成数个受支撑区间，防止薄壁蒙皮在飞行载荷下出现局部凹陷。对于需要开模或数控加工的版本，曲面分模线宜沿机身侧面最大轮廓线布置，使上下模各自承担相对简单的法向脱模方向，减少侧抽芯结构。

　　该模型还体现了从概念外形到可制造结构的过渡：先以流畅的视觉曲面确立气动轮廓，再通过截面分析检查高斯曲率和反射线，最后在关键连接区补充实体特征。对于结构工程师而言，后续工作可集中在内部骨架、设备安装台、口盖密封和尾翼接口上；对于选型人员，则应关注机身长细比、内部可用截面和尾部安装角度是否满足既定动力与任务系统要求。整体而言，该结构在低阻外形、内部容积和工艺可行性之间取得了平衡，适合作为小型固定翼飞行器的基础机身方案继续细化。
