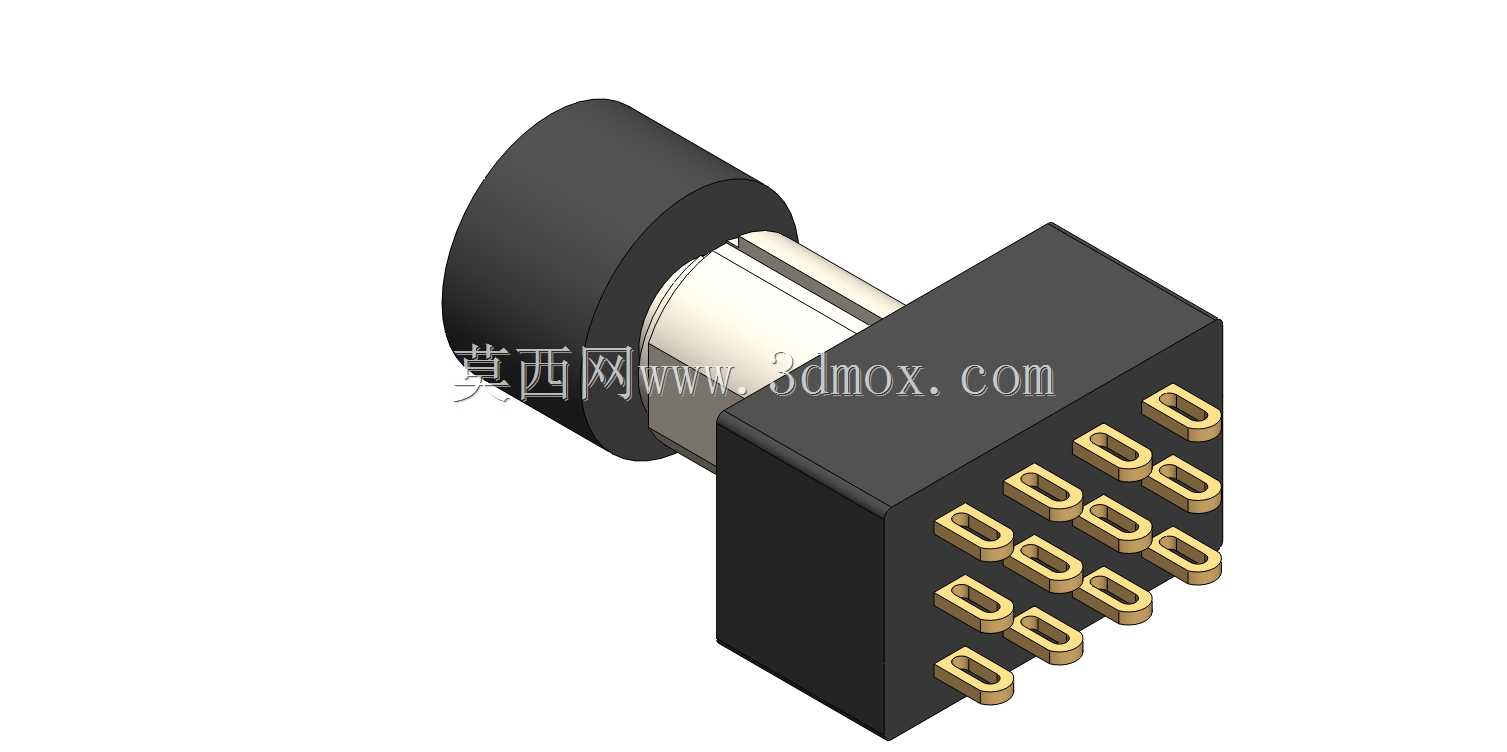

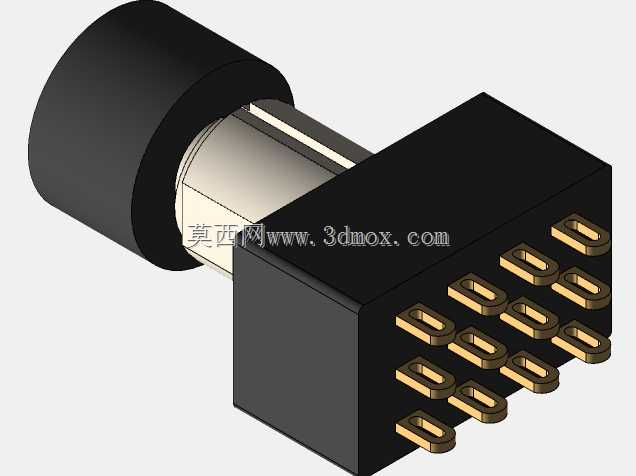

带15mm防护帽的微型编码操作按键

　　在紧凑型数控面板、手持示教单元以及小型工业控制终端的布局设计中，操作输入元件的选型往往直接决定整个人机交互界面的厚度与可靠性。这类带15mm圆形按压帽的MPG406R按键，本质上是将旋转编码与按压确认功能集成在同一轴体上的复合输入器件，工程师在排布PCB时可通过其底部双排插针直接完成板载焊接，省去额外的飞线与固定支架，显著压缩面板后方的装配空间。从实际使用场景来看，它常见于机床手摇脉冲发生器、伺服驱动器参数调试盒、医疗设备参数微调面板以及便携式测量仪器上：操作者旋转顶部胶帽可逐级增减数值或切换菜单选项，垂直按下则执行确认或清零动作，两种操作在同一物理位置完成，能有效降低盲操作时的误触概率。

　　该按键的设计思路围绕“小空间内的多维输入”展开。顶部15mm直径的黑色帽盖采用略带弧度的圆柱造型，表面做哑光防滑处理，手指转动时具备足够阻尼；帽盖与金属轴芯之间预留微小轴向间隙，既保证按压行程顺畅，又避免长期使用后出现卡滞。主体基座为耐高温工程塑料注塑成型，呈规整方块状，底部引出两排镀金插针，针脚间距符合标准板对板连接规范，焊接后可承受常规波峰焊或回流焊温度而不变形。从结构工程师的建模视角拆解，该元件的外形边界可分为三部分：前端操作帽、中段金属定位轴以及后端针座。15mm帽盖的外径决定了面板开孔尺寸，通常在面板上预留略大于帽盖的通孔，并依靠基座前端的法兰面贴合面板内侧；后端双排针的阵列长度与宽度则约束了PCB上的焊盘排布范围，

　　设计外壳筋位时需在针座周围留出避让空间，防止塑胶壳体顶住针脚导致虚焊。安装方式上，它属于典型的板载直插元件，无需额外螺母锁紧，依靠插针与PCB的焊接强度即可固定；若设备面临强烈振动工况，可在基座与PCB之间增加定位柱或点胶加固。按压行程与旋转档位的手感由内部弹片与棘轮结构决定，三维建模时需准确还原轴芯伸出长度与帽盖压入后的总高，否则会出现面板装好后帽盖突出量不一致的问题。在电气特性层面，该类按键通常输出两路相位差90度的脉冲信号用于判别旋转方向，按压动作则触发独立的开关信号，后端可直接连接MCU的普通IO口或专用编码解码芯片。由于针脚数量较多，绘制原理图封装时要严格对应引脚定义，尤其是公共端与两路脉冲输出的顺序，

　　一旦接反会导致方向判别反向。结构设计中还需考虑帽盖与面板之间的防尘间隙，若用于多尘车间，可在帽盖下方增加薄型硅胶密封圈，而三维模型中需预留密封圈的安装槽位。从整机装配流程看，该元件先与其他接插件一同插装在PCB上，过炉焊接后再将帽盖对准轴芯压入；因此在外壳设计阶段，就要核算PCB固定后面板到轴芯顶端的距离，保证帽盖压入后既不会顶死面板，也不会因露出过短而难以操作。对于需要频繁调节参数的设备，这种复合按键相比分立的旋钮加按钮组合，能在面板上节省近一半的占用面积，同时减少接线点位。建模时除了还原外部可见轮廓，还应将针脚长度、塑胶基座倒角以及帽盖表面的细微纹理纳入模型，这样在生成工程图与进行数字样机组装时，才能真实检查干涉情况。例如在手持终端的堆叠设计中，电池仓与主控板往往紧贴按键后方，准确的针座高度数据可以帮助工程师提前预判电池是否会与插针发生触碰。此外，帽盖采用的黑色塑胶与金属轴芯形成的视觉对比，也让设备操作界面更具工业辨识度。
