便携式手动液压泵结构设计方案

　　这款手动液压泵的三维结构，核心面向无外接动力源的现场液压作业场景，在设备应急检修、户外管路拆装、小型构件压装、起重辅助顶升这类工况里，不需要接入电源或者压缩空气管路，单人即可操作完成压力输出，尤其适合空间狭窄、供电不便的野外抢修、车间零散作业点位。从实际功能逻辑来看，它通过摇臂的杠杆放大作用，将人手施加的摆动力转化为柱塞的往复直线运动，泵体内部的高低压双腔组合结构可以在空载阶段快速大流量供油，带载后自动切换为高压小流量输出，既减少空行程的操作次数，又能在高压阶段降低操作者的施力强度，输出端可搭配高压油管连接液压千斤顶、液压剪、压接钳、拆装工装等各类执行机具，提供稳定的高压液压动力。整个设计的结构排布非常紧凑，

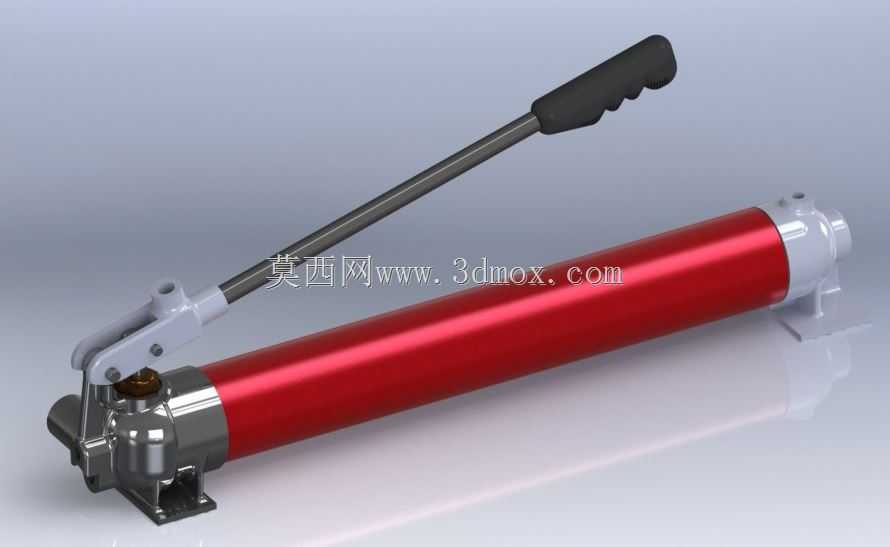

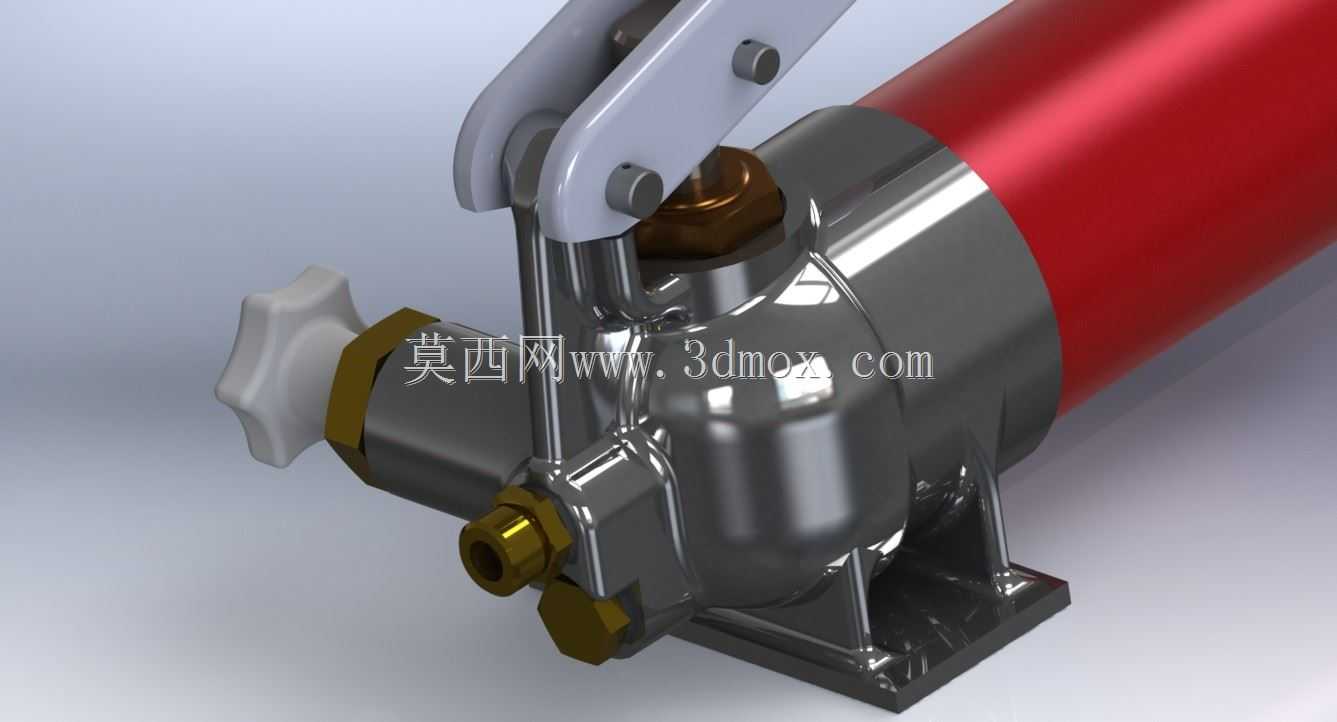

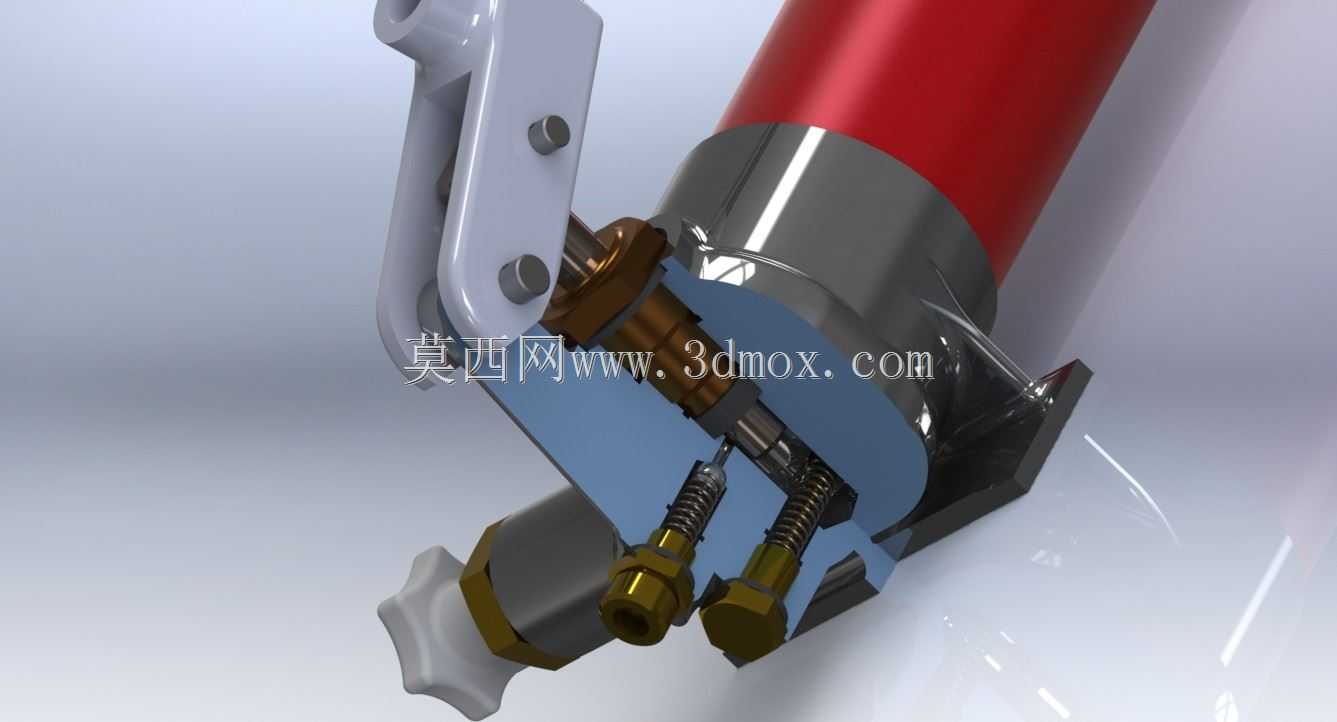

　　红色的储油筒体作为主体承载结构，一端集成了泵头阀组组件，所有的进油阀、出油阀、溢流保护结构都集成在金属泵头内部，没有外露的冗余管路，既降低了高压油泄漏的风险，也减少了外部磕碰造成阀件损坏的概率；摇臂与泵头柱塞的连接采用铰接销轴结构，长期使用出现磨损后可以快速更换销轴，不需要整体更换摇臂总成，尾部设置的支撑脚可以在作业时贴合地面或者设备台面，抵消摇臂下压时的反作用力，避免泵体在施压过程中发生滑移。从安装边界和外形尺寸来看，整体为长条形卧式布局，储油筒体的直径控制在常规手动泵的通用尺寸区间，整体长度适配大多数工具柜的储物格，也可以直接放入随车维修工具箱，不需要预留额外的安装固定位，作业时直接放置在平整支撑面即可使用；

　　摇臂的握持段做了符合人手握持的异形防滑造型，下压时的力臂长度经过杠杆比校核，普通成年男性单手即可完成额定压力的输出操作，不需要借助加力杆。设计过程中优先考虑了现场维护的便捷性，泵头位置的注油孔、放油孔都布置在外侧易操作的位置，更换液压油时不需要拆解主体结构，内置的溢流阀在系统压力超过额定阈值时会自动卸荷，避免超压损坏外接的液压机具，也能防止操作者施力过大造成泵体结构过载。筒体两端的端盖采用密封件配合螺纹压合结构，既保证储油腔的密封性能，也能在内部密封件老化后快速拆解更换，不需要对筒体进行机加工修复。这类手动泵不同于电动液压泵的连续作业属性，它的定位是间歇式、小流量、高压力的辅助动力源，在选型匹配时不需要追求过大的油箱容积，

　　当前筒体的储油量可以满足单台中小型液压千斤顶的全行程顶升需求，也能支持多次压接类作业的用油消耗，多余的液压油在执行机具回程时会回流到筒体内，形成闭式循环，既避免油液洒落污染作业面，也减少了液压油的消耗。整个三维模型完整还原了所有装配关系，从摇臂的铰接间隙、柱塞与泵腔的配合公差，到端盖的密封槽尺寸、支撑脚的安装孔位都做了等比例还原，结构设计人员可以直接参考这个结构进行小型液压动力单元的改型设计，也可以作为液压工具选型时的结构参考，核对不同工况下的安装空间与操作行程是否匹配。
