山地车后置双阻尼避震器结构设计

　　这套后置式油气混合避震结构，主要面向山地自行车、轻型越野载具以及小型非道路移动平台的悬挂系统设计验证。在实际工程场景中，它承担着将路面冲击转化为可控阻尼耗散的核心作用，避免轮端跳动直接传递到车架主体，既提升骑乘操控稳定性，也能保护车架焊接节点与精密附件免受高频振动损伤。

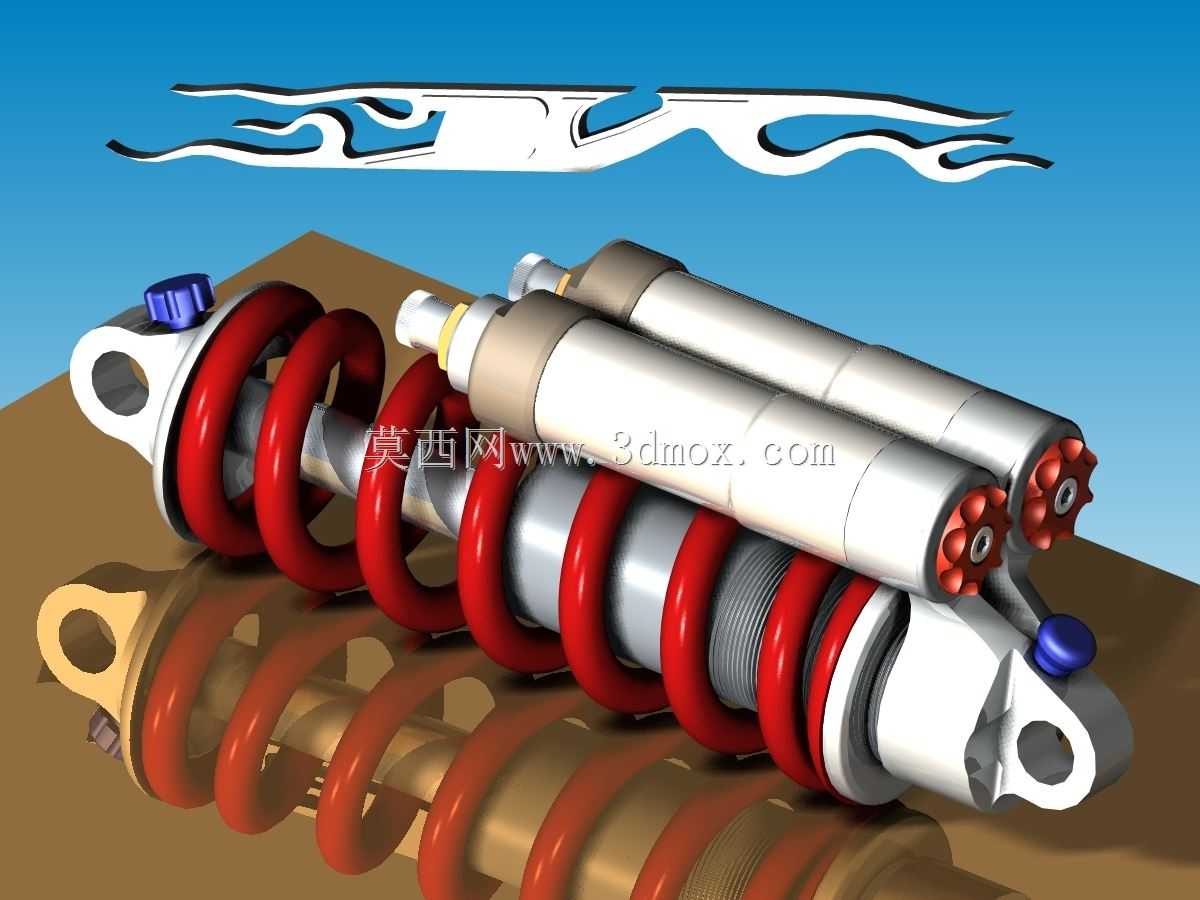

　　从结构组成来看，模型完整还原了主螺旋弹簧、双外置阻尼筒、上下安装吊耳、调节旋钮以及活塞杆密封段等关键部件。红色主弹簧承担主要静载荷与冲击初段支撑，其线径、圈数和中径的匹配直接决定预压行程与基础刚度；两支并列布置的银色阻尼筒则负责在压缩和回弹过程中，通过内部油液流经阀片产生节流阻力，把弹簧储存的弹性势能逐步转化为热能耗散，从而抑制多余的往复弹跳。这种双筒布局相比单筒结构，能够在有限径向空间内获得更大的活塞作用面积，阻尼调节范围更宽，热容量也更高，适合连续颠簸路况下长时间工作。

　　设计思路上，上下两端均采用带衬套的吊耳式连接，允许悬挂在摆动过程中产生小幅角度偏转，避免活塞杆承受侧向弯矩。上端蓝色旋钮用于调节回弹阻尼，下端对应位置设置压缩阻尼调节，工程人员可根据骑手体重、地形起伏和胎压状态进行匹配调校。阻尼筒端部的红色旋钮则提供预压或低速压缩调整，三维建模时需要特别注意各调节旋钮与弹簧外圈、车架管梁之间的安全间隙，防止在全行程压缩时发生运动干涉。

　　外形尺寸与安装边界方面，该类避震器的核心参数集中在眼对眼安装距、行程长度、弹簧外径以及吊耳宽度四个维度。眼对眼距离决定车架连杆机构的几何关系，行程则与后轮跳动量、链条张力变化和轮胎间隙直接耦合；弹簧外径需要在车架后三角内部留出足够避让空间，吊耳孔径与衬套宽度则要匹配车架安装座的宽度和螺栓规格。建模过程中，活塞杆、油封、导向套和阻尼活塞之间需保留合理的同轴度公差，弹簧两端并紧磨平段要与上下弹簧座完全贴合，避免偏载造成局部应力集中。

　　在结构验证阶段，工程师通常会把该避震模型导入整车装配，结合后平叉转轴、连杆转轴和轮轴建立运动包络，检查全行程内弹簧与车架、线管、传动部件的最小间隙；同时利用运动仿真分析阻尼力随行程和速度的变化曲线，判断压缩末段是否需要增加渐进式弹簧或橡胶缓冲块。对于三维建模从业者而言，这类模型的价值不仅在于外观还原，更在于理解弹簧刚度、阻尼系数、安装几何和悬挂运动学之间的耦合关系，从而为后续选型、改装或非标悬挂设计提供可靠的数字基础。
