DB25公头分线式PCB接线端子台

　　在工业测控柜、老旧设备IO改造、测试台架搭建这类现场里，DB25接口的板卡、线缆和外设十分常见，但直接在D-Sub插针上焊接或压接导线，不仅装配效率低，后期排查线序、更换测点也极为不便，这类分线式终端连接器正是为解决这一痛点而设计。它把DB25公头的25个针脚逐一引出到两排螺钉接线端子上，让多芯信号转接从“逐点焊接”变成“拧螺丝压线”，大幅降低现场接线的技术门槛和出错概率。

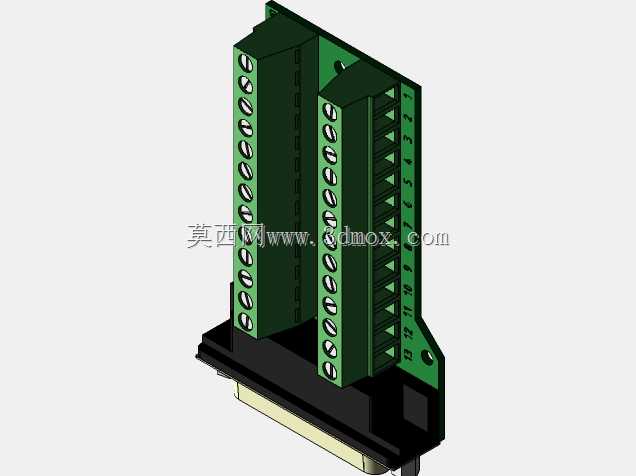

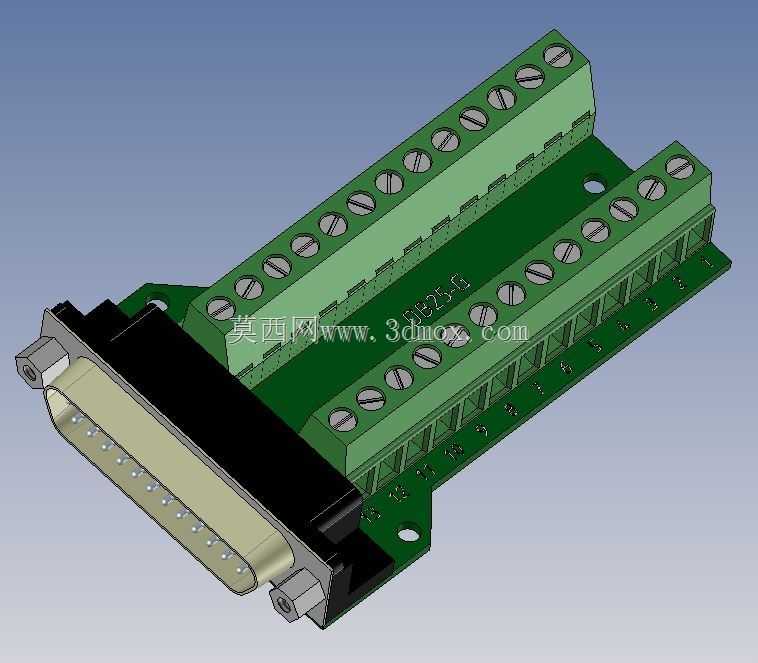

　　从结构上看，产品主体由一块绿色PCB基板、一只黑色DB25公头连接器和两排绿色升降式螺钉端子组成。DB25公头位于基板一侧，金属外壳带固定螺纹孔，可与对接线缆或设备面板上的DB25母座锁紧，避免振动环境下松脱；两排端子沿基板长度方向平行布置，每排对应部分针脚，端子编号与DB25针脚一一对应，方便查线。基板上预留了安装孔，可通过铜柱或螺钉固定在DIN导轨转接板、设备底板或测试工装内，不会因拉扯导线导致焊点受力。

　　设计时优先考虑的是接线可达性与针脚映射的清晰性。端子采用开口式压线结构，导线剥线后直接插入端子孔，拧紧顶部螺钉即可完成连接，无需额外冷压端子；端子间距按常规小电流信号场景选取，既能保证相邻导线之间的爬电距离，又控制了整体宽度。PCB走线尽量短而直，DB25插针到对应端子的路径一一对应，没有交叉走线，既减少信号串扰，也让维修人员能顺着铜箔快速核对线序。基板边缘做了工艺边处理，安装孔位置避开端子和连接器，固定时不会与压线螺钉发生干涉。

　　外形尺寸方面，整体长度由两排端子的总位数决定，宽度覆盖DB25接头与端子排的叠加尺寸，高度则包含DB25金属外壳、PCB板厚和端子本体高度。在机柜内布置时，需要在DB25插接头一侧预留插头插拔和螺丝锁紧的操作空间，在端子侧预留导线弯折和螺丝刀垂直操作的空间；安装孔距可直接对照基板孔位在安装板上打孔，也可搭配导轨端子台支架实现标准35mmDIN导轨安装。

　　使用场景上，它常被安置在PLC开关量控制柜、运动控制卡接线端、数据采集系统前端、老款数控设备IO转接处以及实验室测试平台中。对于25路以内的数字量输入输出、低频脉冲信号、小功率控制信号，这种端子台能快速把高密度D-Sub接口转换为现场可维护的螺钉接线；在设备出厂前的线束测试环节，也可作为临时转接工装，把25根测试线整齐引出，连接到老化测试设备上。

　　选型和建模时需要注意几个边界：该结构针对信号级电流设计，不适合直接通过大电流负载；DB25公头的固定螺柱规格要与常用DB25线缆螺丝匹配；端子排顶部到柜内线槽或盖板的垂直间隙要满足螺丝刀操作；若用于强电磁干扰环境，还可在基板预留位置增加屏蔽层接地焊盘，将DB25金属外壳与机壳地连通。三维建模过程中，需准确还原DB25公头针脚排列、端子螺钉位置、安装孔坐标以及PCB板轮廓，这些尺寸直接决定装配后能否顺利插入母座、螺钉能否垂直拧紧以及整体能否固定到预定位置。
