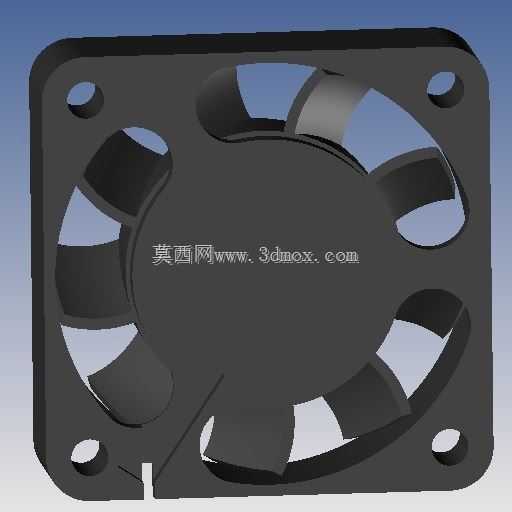

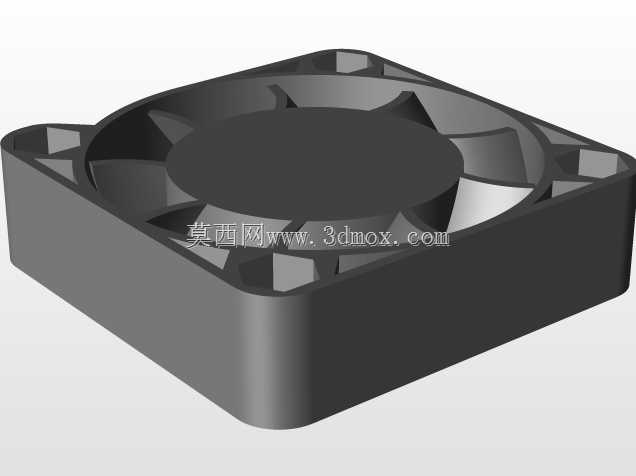

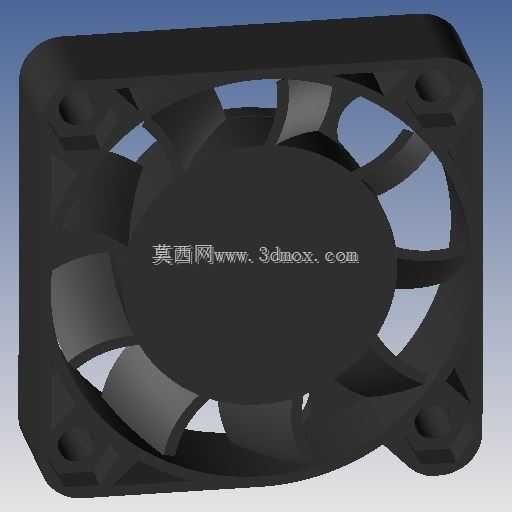

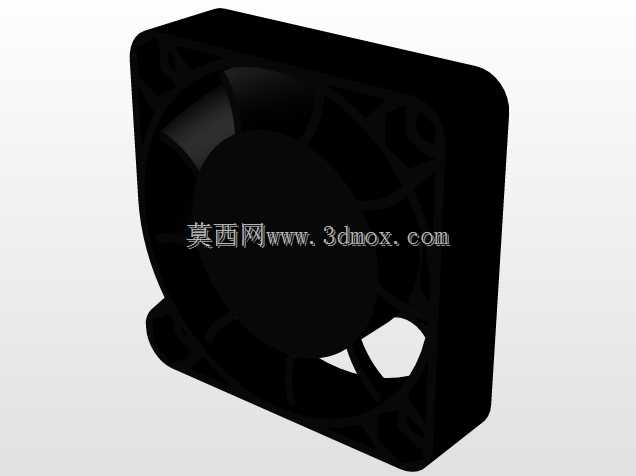

接线方向以及寿命要求综合判断。该模型呈现的是典型方形外框轴流结构,外框四角预留安装孔,用于螺丝固定或减震钉安装。40mm边框在设备面板、机箱侧壁或散热片旁布置时占用投影面积较小,厚度方向则需根据具体型号确认,因为同尺寸下不同转速、不同轴承方案会形成不同机身厚度。安装边界要重点关注扇叶旋转区域与周边导线、电容、散热片的安全间隙,避免运行中发生擦碰;同时外框进风侧和出风侧应保留一定无障碍空间,否则气流被遮挡后实际风量会明显下降。若安装在钣金或塑料壳体上,孔位需与风机四角安装孔对齐,并考虑螺钉头、防松垫圈或橡胶减震圈的容纳空间。从结构细节看,方形外框承担支撑与导流双重作用。中央轮毂用于容纳电机、轴承和驱动电路,多片弧形叶片沿轮毂周向布置,在紧凑型电子设备和工业控制机柜中,热管理往往决定系统长期运行的稳定性。40×40mm规格的方形轴流风机属于小尺寸通风元件,常见于1U机架设备、嵌入式工控机、通信模块、电源机箱、3D打印机控制盒以及小型仪器仪表内部。它的核心作用不是提供大风量静压,而是在有限安装空间内建立定向气流,将PCB板、功率器件、电源模块或传感器周边积聚的热量带走,避免局部热点造成元器件降额、寿命缩短或温漂异常。这类风机通常采用12V直流供电,适配板载稳压电源或设备内部直流母线,接线简单,控制方式灵活,可根据散热需求选择两线直接运转、三线转速反馈或四线PWM调速。对于结构工程师而言,选型时不能只看外形尺寸,还要结合风道阻力、噪声限值、轴承形式、
叶片弦长、安装角和曲率直接影响风压、风量与噪声表现。小尺寸风机为了在有限直径下获得足够风量,往往依靠较高转速补偿,因此叶片与外框内壁的叶尖间隙控制很关键:间隙过大会增加回流损失,过小则对成型精度和动平衡提出更高要求。模型中的外框四角开孔不仅是机械固定接口,也决定了装机后的互换性。在多型号设备共用散热平台时,保持40mm孔位边界一致,可以让同一套机箱结构兼容不同厚度、不同转速的风机,从而降低钣金开模和装配工装的重复投入。设计思路上,这类风机强调标准化与可替换性。方形外框相比圆形风机更容易在平面机箱上定位,也便于与格栅、防尘网、风道隔板组合。实际应用中,进风面常贴附防尘棉或安装塑料格栅,出风侧则可能对接散热片鳍片方向或机箱排气槽。
若设备长期在多尘环境运行,防尘网会逐渐增加风阻,选型时应预留风量裕量;若设备对噪声敏感,则需在转速、叶片数和轴承形式之间权衡。含油轴承成本较低但对姿态和温度较敏感,双滚珠轴承耐温与寿命表现更好,而磁悬浮或复合轴承方案则在噪声与寿命之间取得平衡。对于三维建模和结构评审,该模型可用于检查风机与周边器件的干涉关系,确认安装孔是否落在钣金有效区域,评估线束从风机出线口到接线端子的弯曲半径,以及模拟气流方向是否与机箱开孔一致。建模时应保留外框、轮毂、叶片和安装孔的真实比例,因为这些特征直接影响装配判断。若只把风机当作简化方块,容易忽略扇叶突出深度、接线插头高度和标签贴附区域,导致样机阶段出现线束顶住盖板、散热片压住扇叶或螺钉无法打入等问题。
在设备布局中,风机并不总是单独工作。它可能紧贴铝挤散热片形成强迫风冷,也可能成对安装在机箱两端构成一进一出风道。对于传感器或精密仪表,气流组织还要避免直照光敏元件或造成局部温场不均;对于电源类产品,则需保证功率器件周围热风能够顺利排出,而不是在机箱内循环。40mm风机的优势在于体积小、安装标准化、供电方便,适合在空间紧张但仍需主动通风的场合使用;其局限是单台风量和静压有限,高阻力系统中需要通过并联、串联或优化风道来补偿。工程落地时还应关注安装面平面度。风机外框为薄壁塑料件,若钣金安装面翘曲或螺钉锁紧力不均,可能导致框体变形、扇叶擦框或噪声增大。使用减震钉可以降低振动传递,但也要保证固定可靠,避免运输过程中风机松脱。接线侧应预留服务空间,便于生产测试和售后更换;若设备需要满足安规要求,还需核对扇叶材料阻燃等级、绝缘距离以及异常堵转保护。综合来看,这一40×40mm直流轴流风机模型适合用于小型电子设备热设计、机箱结构布局和通风元件选型校核。它体现了小尺寸散热元件在安装孔位、外形边界、叶片形态和供电适配方面的典型特征,能够帮助结构工程师在数字样机阶段提前发现风道、干涉和装配问题,从而减少物理样机反复修改的成本。
