60毫米方形轴流散热风机结构设计

　　在紧凑型电子设备、工控机箱、小型电源模块以及桌面级算力硬件的散热布局里，60mm规格的方形轴流风扇始终是兼顾安装空间与通风量的常用选型。这类风扇的外框采用标准正方形轮廓，四个角预留沉头安装孔，孔位分布严格匹配行业通用的60mm风扇安装跨距，安装时可直接通过M3或者M4规格的螺丝固定在机箱侧板、散热鳍片支架或者设备内部的钣金立柱上，不需要额外设计转接支架，能有效压缩结构设计阶段的适配工作量。从实际工况来看，这类风扇既可以作为独立排风部件，将设备内部积聚的热空气直接抽出壳体，也可以搭配铝制挤型散热鳍片使用，让气流垂直穿过鳍片间隙带走热源传导的热量，在嵌入式工控板、小型激光驱动模块、桌面NAS存储设备、低功率变频器等空间受限的场景中应用十分广泛。

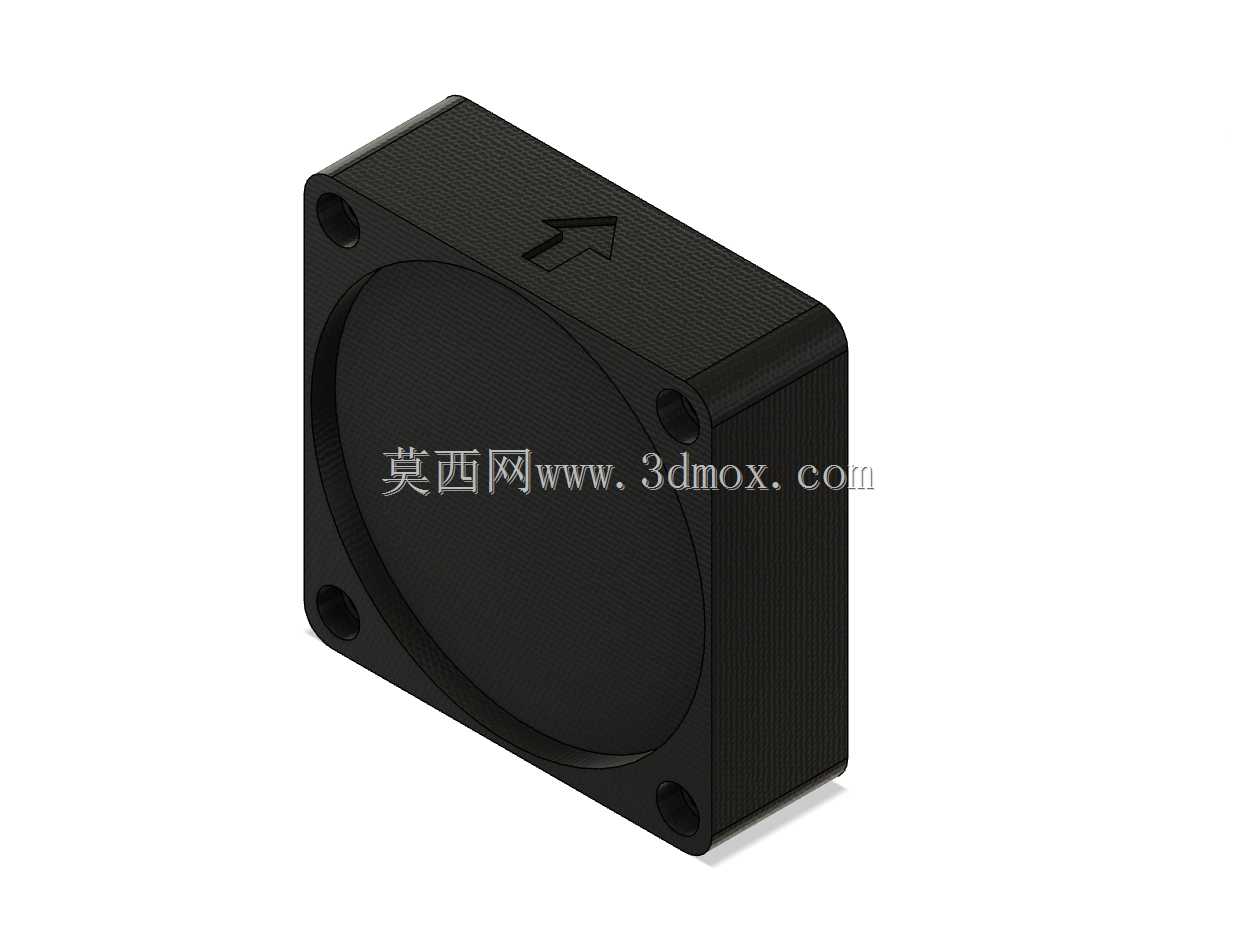

　　这款基础型60mm风扇的三维结构完整还原了量产产品的所有外部特征，外框侧面做了细密的竖向加强纹理，既可以提升塑料外框的结构刚性，减少长期运行中因为振动产生的框体形变，也能在批量组装时增加外框与安装泡棉之间的摩擦力，避免风扇运行时出现移位或者共振异响。外框顶面模压成型的箭头标识清晰标注了气流的流动方向，结构工程师在做整机风道布局时，可以直接通过外观标识判断进风与出风侧，不用额外核对规格书参数，能大幅降低装配阶段的装反概率。风扇的四个角安装孔做了沉台设计，螺丝锁紧后头部可以完全埋入沉台内部，不会突出风扇端面，既可以避免螺丝头部干涉相邻的元器件或者钣金件，也能让风扇端面与安装面完全贴合，减少缝隙处的气流泄漏，提升风冷系统的整体效率。

　　从建模逻辑来看，整个结构优先保证安装边界的准确性，外框的整体厚度、安装孔的中心距、沉孔深度以及扇叶的回转轮廓都按照实物的装配尺寸还原，结构设计人员在做整机布局时，可以直接将模型导入装配体中进行干涉检查，提前预判风扇与周边电容、接线端子、钣金折弯边的空间冲突，避免在样机试制阶段才发现安装空间不足的问题。扇叶部分采用多叶片轴流构型，叶片的曲面弧度经过优化，在相同转速下可以获得更高的风压与风量，同时运行噪音控制在人耳可接受的范围内，适合对噪音有一定要求的办公场景或者民用电子设备。外框的中心轮毂区域做了圆弧过渡，既可以降低气流进入扇叶区域时的风阻，也能为内部的电机转子、轴承以及驱动电路板预留足够的安装空间，保证内部零部件的布局紧凑合理。

　　在不同的应用场景中，这款风扇的安装方式也十分灵活，既可以采用螺丝刚性固定，也可以在四个角加装橡胶减震钉，切断风扇运行时振动向机箱壳体传递的路径，进一步降低整机的运行噪音。对于需要做防尘设计的设备，还可以直接在风扇的进风侧搭配同尺寸的防尘滤网，滤网的安装孔位与风扇完全匹配，不需要修改原有安装结构。在做风道设计时，工程师可以根据设备内部的热源分布，选择正向吹风或者反向抽风的安装方式，正向吹风可以让冷空气直接吹向热源表面，换热效率更高，适合热源集中的场景；反向抽风则可以将设备内部各处的热空气统一排出，适合内部元器件分布分散、需要形成整体负压风道的设备。

　　这款模型完整还原了产品的所有外部装配特征，没有多余的夸张结构，所有尺寸都围绕实际安装需求设定，不管是用于设备前期的选型布局、风道仿真的几何参考，还是用于教学演示中的散热部件结构讲解，都能提供准确的几何依据。对于刚接触电子设备结构设计的工程师来说，通过这个模型可以直观了解标准60mm风扇的安装边界、外形特征以及风道设计要点，在后续的产品设计中能够更合理地规划散热部件的安装位置，平衡散热性能、空间占用与运行噪音之间的关系，避免因为散热部件选型不当导致的产品过热降频或者运行噪音过大等问题。
