阿韦克风格立式户外烧烤架结构设计

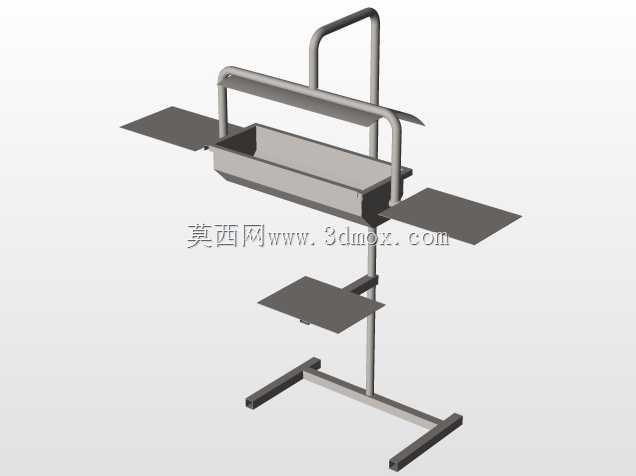

　　该烧烤架采用立式落地支撑布局，核心炭槽位于整机中部，四周伸出三块独立置物平板，可分别放置待烤食材、调味容器与取放工具，顶部设置双层提握框架，既满足整机搬运受力需求，也可临时悬挂烤夹、烤刷等小件器具。底部采用H型支脚结构，支脚向前后两侧外伸，在不额外增加整机重量的前提下扩大支撑投影面积，即便在不太平整的户外草地、砂石地面放置，也能获得足够的抗倾覆能力。

　　从实际使用场景来看，这类结构适配庭院聚餐、郊野露营、街边临时出摊等多种工况，使用者无需额外搭配侧边桌，即可在站立姿态下完成取料、翻烤、撒料全流程操作，减少弯腰频次与来回走动距离。中部炭槽为敞口浅槽结构，槽体边缘做折边强化处理，既可以容纳木炭、承接炭灰，也能直接承托烤网，槽体与立柱之间预留通风间隙，可引导空气从炭槽底部周边进入，辅助木炭充分燃烧，降低闷燃产生的烟气量。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有平板类构件均采用等厚薄板切割后折弯成型，未使用复杂曲面冲压件，生产时无需开制高价模具，激光切割下料后经折弯、焊接、表面打磨即可成型，单件小批量制作成本可控。三块置物台与主立柱采用插接加焊接的连接方式，搭接位置预留焊缝余量，装配后平板保持水平，不会因放置重物出现明显下挠。顶部提手框架采用圆管弯折成型，圆管截面握持手感舒适，搬运时受力均匀，不会像薄钢板棱边那样割手。

　　整机的竖向立柱将底部支脚、下层置物板、中部炭槽、顶部提手串联为整体，力流传递路径清晰：置物台承载的竖向载荷直接传递至主立柱，再由立柱向下传导至H型支脚，最终分散到地面；搬运时的提升载荷则由顶部框架承担，通过两侧竖管传递至炭槽与底部支架，整体受力对称，不会出现局部应力集中。结构上未设置多余装饰件，所有外露构件均承担实际功能，符合阿韦克风格重功能、轻装饰的设计特征。

　　安装边界方面，整机占地投影由底部H型支脚决定，横向外伸尺寸小于两侧置物台总宽，放置时只需保证支脚范围内地面坚实即可，无需额外打膨胀螺栓固定。竖向高度适配成年人站立操作，烤网位置大致在腰腹高度，翻烤食材时手臂自然下垂即可操作，长时间使用不易疲劳。置物台与炭槽之间保留足够安全间距，放置在台面上的食材不会被炭槽高温直接炙烤，避免食材提前变质或塑料容器受热变形。

　　炭槽本身为可清洁结构，槽内无遮挡死角，使用后可直接倾倒炭灰，擦拭内壁即可完成清理。支架底部未设置封闭底板，不会积存雨水与泥污，户外放置后水分可直接从支脚间隙流走，降低锈蚀概率。若做表面处理，炭槽周边可选用耐高温涂层，外部支架与置物台则可采用常规静电喷塑，兼顾防锈性能与外观质感。

　　从结构建模角度看，该模型完整还原了各板件的厚度、折弯圆角与焊接搭接关系，可直接用于展开尺寸核算、装配干涉检查与样机制作指导。建模时将炭槽、置物板、立柱、支脚、提手分别建立独立零件，再在装配环境中按实际装配关系约束，能够清晰验证各构件之间的间隙是否合理，比如提手与炭槽上沿的间距是否满足穿挂烤网的需求，置物台外伸长度是否会在搬运时与人体腿部干涉。这类立式烧烤架没有复杂传动部件，结构验证的核心集中在静承载能力、稳定性与操作便利性上，模型中各构件的尺寸比例均围绕这三点设定，没有为追求外观夸张而牺牲实际使用性能。
