汽车调谐轮轮毂轮胎总成结构设计

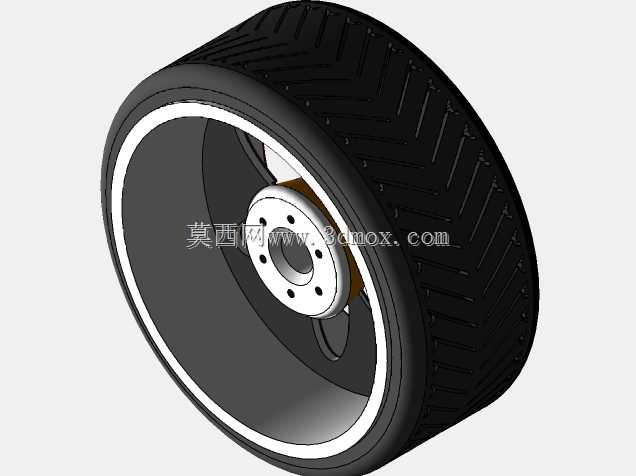

　　该模型呈现的是一套完整的汽车调谐轮总成，核心由橡胶轮胎、金属轮辋、轮辐安装盘以及中心连接衬套四部分构成，整体围绕乘用车行走系统的承载、转动与安装匹配需求展开。从实际装车场景看，这类总成既用于普通乘用车辆的行走支撑，也常见于改装车、展示样车、低速代步平台以及教学实训台架，承担整车垂向载荷传递、路面缓冲、制动力矩输出和转向导向等基础功能。轮胎外轮廓采用连续的人字形胎面花纹，花纹沟槽沿周向交错排布，这种结构在干燥铺装路面可提供稳定的纵向抓地能力，在轻度湿滑或非铺装路面也能通过沟槽边缘破除水膜、嵌入微小凹凸面，降低打滑概率。胎侧与轮辋配合处保留了标准的胎圈贴合区域，建模时轮辋外缘做了对应凸缘结构，能够限制轮胎在充气承压后发生轴向窜动，

　　避免高速转动时出现脱圈风险。轮辋部分采用深槽式轮廓，内侧预留轮胎拆装所需的凹陷空间，外侧则通过一圈亮色装饰边强化视觉层次。轮辐安装盘位于总成中心，盘面均匀分布多个螺栓过孔，孔位围绕中心轴线呈圆周阵列，孔间距与常见乘用车轮毂PCD参数匹配，可直接对接转向节或后桥轮毂轴头。中心孔做了台阶处理，既能与轴头定位凸台形成径向配合，保证转动同轴度，也能在装配时起到快速导向作用。盘体与轮辋之间通过辐条过渡连接，辐条截面在模型中呈现为带减重空腔的板式结构，这种处理并非单纯为了造型，而是在保证轮辋径向支撑刚度的前提下削减转动惯量，降低车辆起步和制动时的能量损耗。中心衬套采用异色材质区分，对应实际工程中的耐磨轴套或轴承定位段，

　　它承担轮毂与固定轴之间的旋转界面功能，模型中衬套与安装盘内孔保持同轴配合，端面略突出于轮辐盘面，便于装配时与轴承内圈或锁紧螺母形成轴向定位。从安装边界判断，该总成的轴向宽度由胎侧最外端到轮辐安装背面决定，设计选型时需重点核对轮距空间、悬架跳动间隙以及翼子板内板包络，避免转向或颠簸工况下轮胎与周边件发生干涉。径向尺寸则以轮胎最外圆为回转边界，直接影响车辆离地间隙和轮拱布置。螺栓孔分布圆、中心孔直径以及安装面平面度是对接底盘的关键约束，任何一项偏差都会导致装配偏心、振动甚至连接失效。建模思路上，该总成先以旋转特征构建轮胎和轮辋的基础回转体，再通过阵列方式生成胎面花纹和螺栓孔，轮辐部分采用拉伸与切除结合的方式形成空腔，

　　中心衬套单独装配定位，各零件之间保留了清晰的配合关系，既方便后续出工程图，也利于做干涉检查和运动仿真。在结构细节处理上，胎面花纹根部做了微小圆角，可缓解应力集中；轮辐与轮辋交接处同样保留过渡圆弧，避免交变载荷下出现疲劳裂纹。轮胎内表面与轮辋外表面的贴合区域按密封面思路处理，没有多余凸起，保证实际充气状态下的压力均匀分布。对于设备选型人员而言，这类模型可用于校核行走系统与底盘的匹配关系，评估轮胎外径对速比和车速表的影响；对于结构设计人员，则可在此基础上调整辐条造型、孔位数量和材料分布，进一步优化轻量化与刚度平衡；对于三维建模从业者，该模型也提供了回转类零件、阵列特征和多零件装配的典型参考。整体来看，这套调谐轮总成没有脱离工程实际去做夸张造型，每一处可见结构都对应着承载、安装、转动或密封的具体需求，尺寸边界清晰，配合关系明确，能够直接服务于汽车行走系统的方案设计与结构验证。
