可调扩束管精密机械结构设计

　　在流体管路布设、光学通路校准以及精密检测工位的工装搭建场景里，可调扩束管这类构件承担着通路内径过渡、轴向位置微调的核心作用。不同于普通等径直通管件，它需要在有限的安装空间内，兼顾两端不同通径的对接需求，同时保留一定的轴向调节余量，抵消装配累积误差带来的对接偏差。从实际工况来看，这类构件常出现在实验室光学检测台、小型流体试验装置以及非标自动化设备的气路转接段中，两端分别对接不同通径的标准接头，中段的滑动配合结构可以在锁紧前沿轴向推拉，调整整体安装长度，避免硬对接造成的密封面压伤或者管路内应力集中。

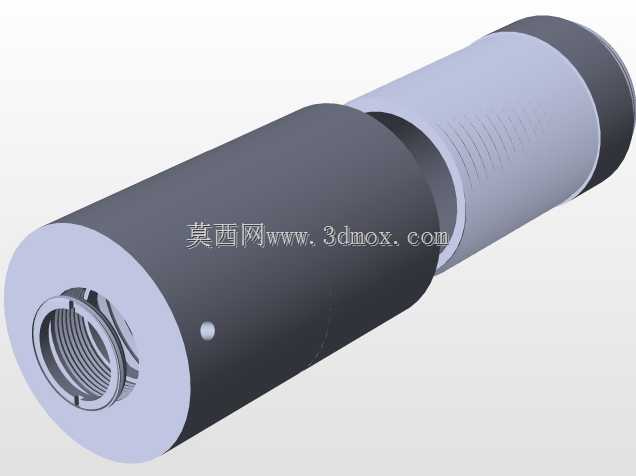

　　从结构细节拆解来看，该构件采用分体嵌套式布局，外层为两段直径不同的圆柱壳体，大直径段作为固定基座，小直径段作为伸缩调节段，两者采用小间隙配合保证滑动顺畅。配合面处加工有环形储油槽，既可以存储润滑脂降低长期调节的磨损，也能在一定程度上阻挡外界粉尘进入配合间隙。大直径段的端面加工有内螺纹接口，螺纹精度选用中等公差等级，既保证和外接接头的旋合顺畅，也能控制螺纹连接的同轴度偏差，避免通径错位造成的流道突变或者光路遮挡。小直径段的外圆面做了哑光处理，若应用在光学通路场景中，可以减少内壁杂散光反射，提升光束传输的稳定性。

　　设计过程中首先要敲定的是两端通径的差值范围，扩束比不能过大，否则台阶处会形成明显的通径突变，流体经过时会产生局部涡流压损，光学通路中则会出现光束边缘的衍射杂斑。因此两段壳体的对接端面采用了平缓的锥面过渡，而非直角台阶，锥角控制在十五度以内，既实现通径的平滑扩张，也不会过多占用轴向空间。锁紧结构没有采用外露的顶丝，而是在配合段内置了弹性涨圈，当调节到目标位置后，通过旋转端部的锁紧环推动涨圈径向收缩，抱紧内部的伸缩管，这种设计的优势是锁紧力沿圆周均匀分布，不会像单点顶丝那样在管壁上留下压痕，也能保证锁紧后两段管件的同轴度不会发生偏移。

　　外形尺寸方面，整体为规则圆柱形态，最大外圆直径根据通径需求匹配，总长度在收缩状态下控制在常规管路接头的安装间距范围内，伸出后的最大调节行程约为总长度的三分之一，完全可以覆盖多数工位的装配误差补偿需求。安装边界上，圆柱外壁没有突出的凸缘或者扳手位，整体最大外径统一，因此可以直接穿入设备面板的预制安装孔中，从两端用螺母锁紧固定，不需要额外设计安装支架。两端的接口均采用标准管螺纹规格，和市面上常见的快插接头、硬管接头都能直接适配，不需要单独加工转接件。

　　从建模逻辑来看，优先绘制两端的接口特征，确定螺纹的公称直径和旋合长度，再以此为基准向外拉伸构建主体壳体，保证内外圆的同轴度公差。伸缩配合段的间隙取值需要结合使用场景调整，若用于流体管路，间隙可以适当放大，配合密封圈实现密封；若用于光学通路，则需要缩小间隙，提升调节过程中的同轴度精度。环形槽和锁紧结构的特征放在建模后期添加，避免前期特征过多造成草图约束混乱。整体所有特征均采用回转体结构，没有复杂的异形曲面，加工时可以直接采用棒料车削成型，工序集中，加工成本可控，也方便后期根据实际需求更换不同材质的坯料，比如铝合金用于轻量化场景，不锈钢用于腐蚀性流体工况。
