汽车曲面外壳造型设计

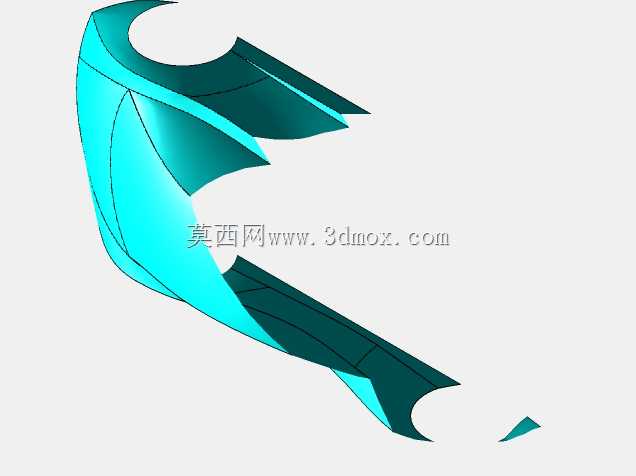

　　在汽车造型开发流程中，曲面外壳是连接工程约束与视觉语言的关键载体。这个模型聚焦于车身外覆盖件的自由曲面构建，通过多段连续曲面拼接，呈现出具有明显张力的流线型轮廓。曲面在转折处采用渐进式曲率变化，避免硬棱造成的气流分离，同时保留造型所需的光影分割线。从工程视角看，这类曲面并非单纯追求外观，它需要同时满足冲压成形、涂装流平、总装间隙控制以及空气动力学性能等多重要求。模型中可以看到主曲面与侧翼区域之间存在清晰的特征线，这类线条在实际车身上往往承担分缝、筋线或视觉重心的作用。设计时需要先确定关键边界，例如轮包区域、前风挡下沿、侧围过渡区以及尾灯安装边界，再以这些边界为骨架搭建基础曲面。基础面建立后，再通过桥接、

　　匹配和曲率分析调整相邻曲面的连续性，使G1或G2连续关系在可见区域保持稳定。对于高速行驶的车辆而言，外表面的光顺程度直接影响风噪、脏污附着和气动阻力。曲面局部的内收与外扩，会改变气流沿车身侧面的走向；若曲率突变过大，容易在尾部形成紊乱涡流。因此在造型阶段就需要把A面质量纳入考虑，而不是等到CAS数据冻结后再反复修补。该模型展示的分段式曲面结构，也适合用于讨论覆盖件的分块策略。实际生产中，一块完整侧围可能由多套模具冲压而成，设计师必须在造型美感与拉延深度、翻边角度、修边可行性之间取得平衡。过深的凹陷会增加成形难度，过锐的特征则可能导致局部应力集中或表面质量缺陷。安装边界方面，车身曲面不能脱离内部骨架独立存在。外板内侧需要为加强板、

　　防撞梁、安装支架、线束卡扣和密封结构预留空间。曲面在边缘区域通常要向内侧弯折，形成包边或焊接面；这些边界的法向方向、翻边高度和圆角半径，都会影响后续工装设计。若只关注可见表面而忽略安装侧，数据进入工程阶段后往往需要大幅返工。从建模思路看，这类曲面适合采用从大面到细节的递进方式。先搭建能够控制整体姿态的基础面，再叠加特征线和局部凹凸，最后处理小倒角与边界匹配。基础面的质量决定了后续所有细节的稳定性，若底层曲面已经存在扭曲，后期倒角很容易出现褶皱或波纹。工程评审时通常会结合斑马线、曲率梳和截面线进行检查，重点观察高光是否连续、曲面是否存在异常起伏、对称区域是否一致。对于车身外覆盖件，表面的微小缺陷在油泥模型或屏幕上可能不明显，

　　但在喷漆后经自然光照射会被放大。因此曲面控制不仅是几何问题，更是制造质量问题。该模型可作为造型前期的曲面练习对象，用于理解车身侧面的光影关系、特征线组织方式以及自由曲面与工程边界之间的协调逻辑。在实际项目中，类似数据还会继续细化为厚度、翻边、安装点和密封面，并与底盘、内外饰、电气等系统进行装配校核。通过这种从外到内、再从内返外的迭代，曲面才能最终成为可制造、可装配且具有明确风格的车身部件。
