CNC3040T限位传感安装支座结构

　　这套安装支座主要面向小型数控雕刻、铣削设备的行程末端检测需求，用于把位置检测元件固定在床身或运动轴旁，使运动部件在接近硬限位前触发信号，避免丝杠、导轨或刀具因超程发生碰撞。实际装机时，支座并不直接承受切削载荷，却要长期面对切屑飞溅、切削液雾化以及机床启停带来的轻微振动，因此结构上优先保证定位面稳定、装拆方便，并给检测元件留出足够调节余量。

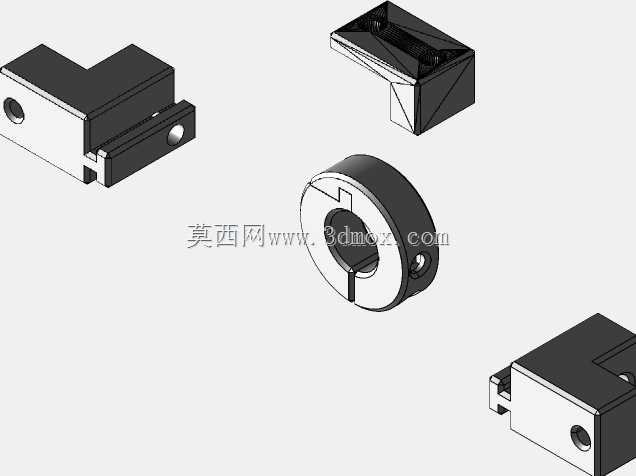

　　从结构组成看，方案包含两类典型固定件。一类是L形块状支座，带有平直的安装基面和侧向通孔，可通过内六角螺钉锁紧在铝型材台面或钢板立面上；其突出的挡边能够为传感器提供侧向靠位，减少装配时反复找正的时间。另一类为开口环形夹紧件，内孔用于穿过圆柱状检测元件，侧面螺钉收紧后可抱紧杆身，同时允许沿轴向微调触发距离。环形件外缘还保留了小平面与孔位，方便与L形支座组合，或直接固定在狭窄的机床侧壁上。

　　设计思路上没有采用复杂曲面或多余装饰，所有轮廓都以铣削可达性为前提。块状件的转角、槽口和凸台均考虑了普通立加或数控铣的走刀路径，底面与侧面互为基准，孔位集中在实体区域，避免薄壁处受力后产生微变形。开口夹紧环则利用材料自身弹性实现抱紧，开槽宽度与螺钉预紧力相匹配，既能可靠固定检测元件，又不会因过度夹紧压坏外壳。对于需要频繁调整触发位置的场合，这种结构比完全焊接或一体式支座更灵活。

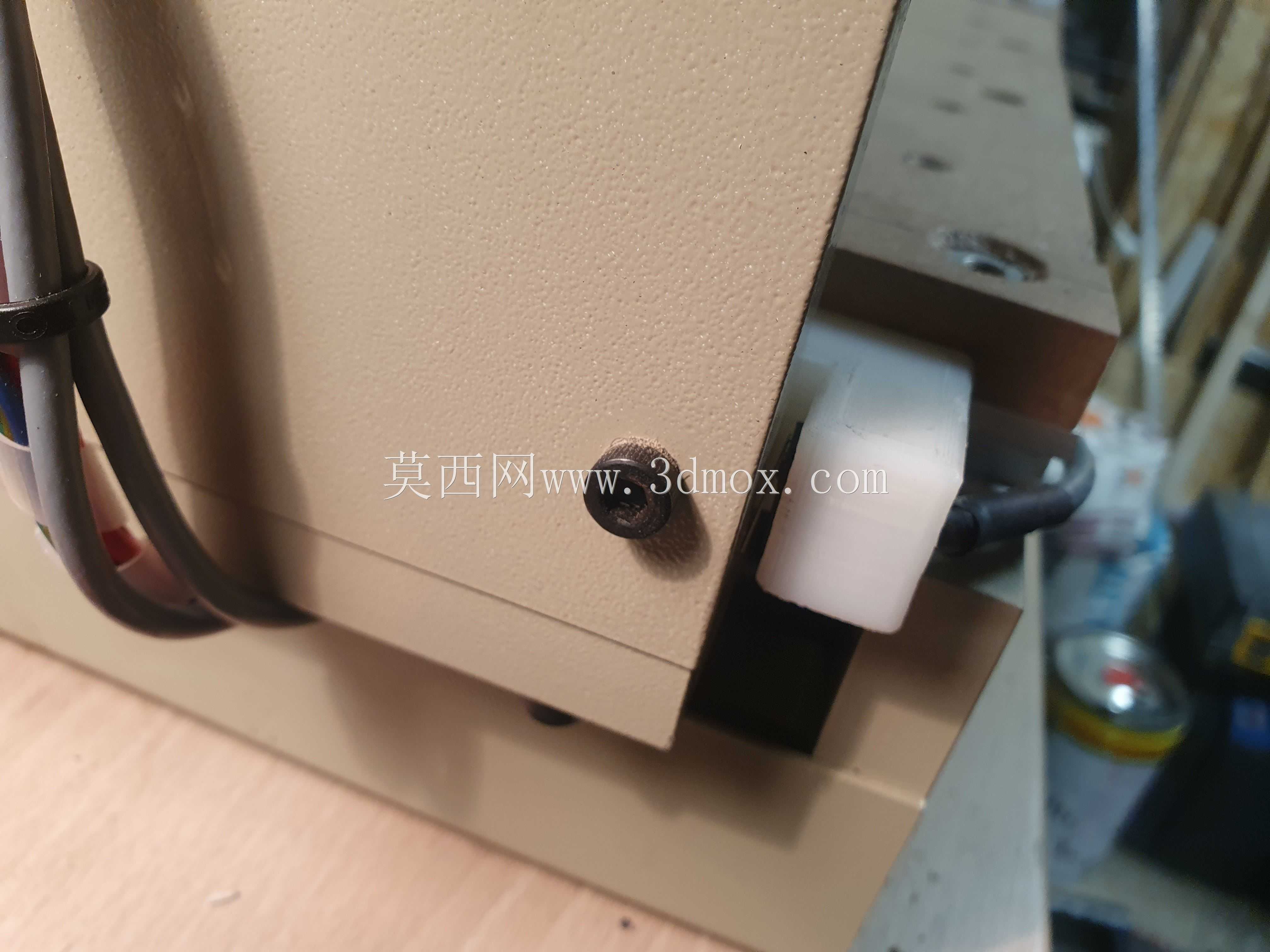

　　在安装边界方面，块状支座适合布置在X、Y轴端部或Z轴下探极限附近，基面应与运动方向保持垂直或平行，使触发面能够正对运动部件上的碰块。环形夹紧件可根据传感器直径选配，安装时需让检测元件轴线与碰块运动方向形成稳定触发角度，不能让切屑直接堆积在感应端。若安装空间受限，可将环形件单独固定在型材槽内，再通过杆身伸缩调整间隙；若床身振动较大，则应把L形支座的两个安装孔全部锁死，并在结合面增加薄垫片调整平行度。

　　现场使用中，这类支座的价值体现在维护效率上。传感器损坏或更换型号时，只需松开夹紧螺钉即可抽出元件，不必整体拆卸基座；重新装配后，原有基面仍能保证位置重复度。块状支座上的侧向孔还可穿入少量线材或作为防转定位使用，使布线更整齐。对于教学型CNC、桌面雕刻机以及轻型自动化滑台，这种把刚性支撑与可调夹紧分开处理的方式，能够兼顾成本、强度和调试便利性。结构建模时需重点核对孔距、开口槽宽、环形件内径与安装面之间的高度差，确保装配后传感器端面与碰块之间留有合理触发行程，同时不与拖链、护罩或相邻螺钉发生干涉。
