铰接式带安装底座抽吸导流构件

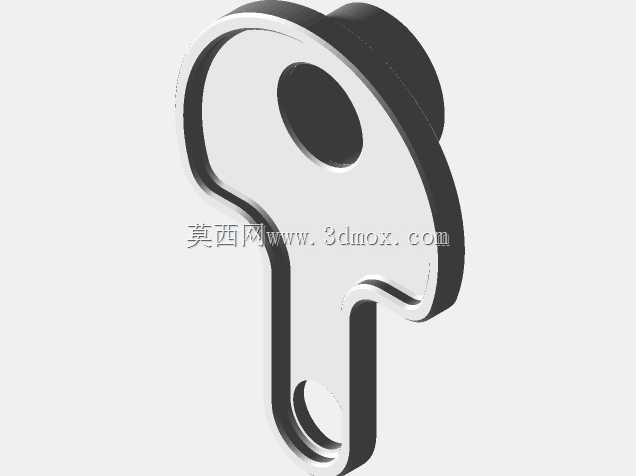

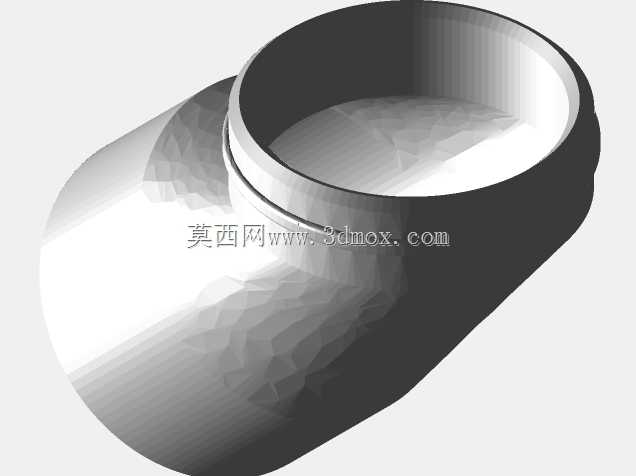

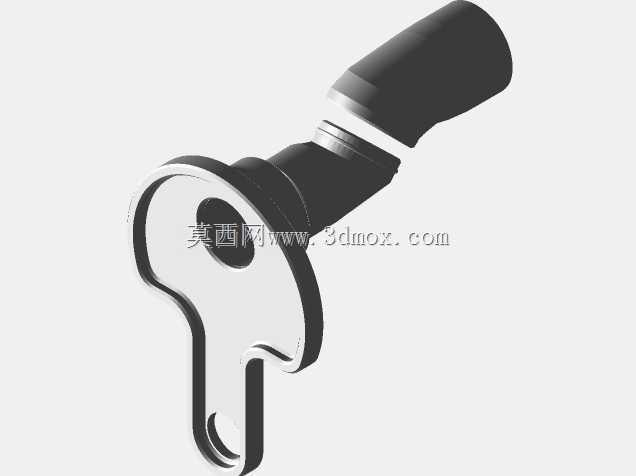

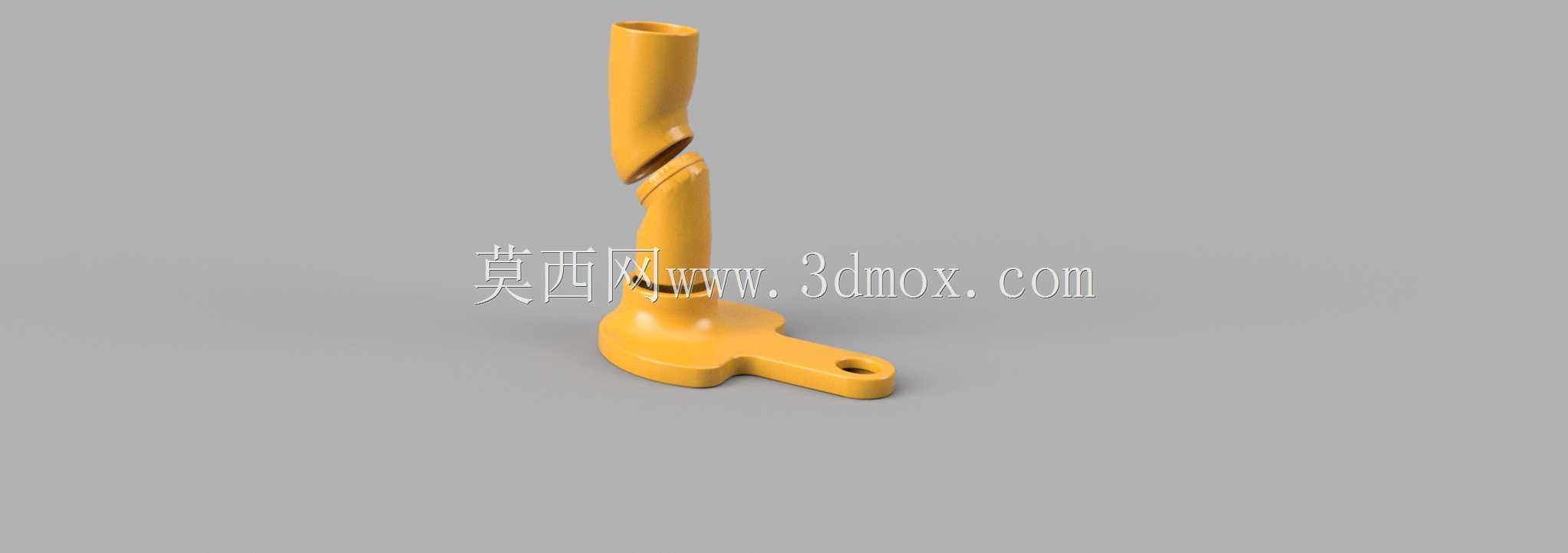

　　该抽吸构件主要面向小流量流体抽吸、定向导流的作业场景，常见于实验室小型流体分装、桌面级3D打印耗材冷却抽吸、小型工位粉尘定点收集这类对安装空间有严格限制的工况，区别于大流量工业抽吸管路的粗大通径设计，这类小型抽吸构件需要兼顾安装灵活性、流道顺畅度与角度可调性，适配狭窄工位的定向抽吸需求。从结构功能来看，构件整体分为三段式结构，底部为带单安装孔的扁平固定底座，底座与下部竖直管段为一体成型结构，保证安装后的基础刚性，中部为斜切式铰接断口，通过断口处的配合面实现上部管段的角度偏转，上部管段顶端为敞口式抽吸入口，可直接对接柔性抽吸软管或者硬质导流嘴。设计阶段优先考虑了铰接位置的密封冗余，斜切断口的配合面做了贴合度优化，

　　在小角度偏转范围内不会出现流道漏风、积液渗漏的问题，相比传统的波纹管式可调抽吸管路，这种刚性铰接结构不会出现管路弯折导致的通径缩窄问题，能始终保持恒定的流道截面积，避免抽吸过程中因通径变化产生的压损波动。安装边界方面，底部扁平底座的厚度控制在较低范围，单安装孔适配常规的M4/M5规格紧固件，可直接固定在设备台面、支架侧壁或者小型设备的机壳表面，不需要额外设计转接安装座；整体竖直高度适配桌面级设备的工位高度，上部管段偏转角度覆盖常规作业的抽吸范围，不需要额外增加延长管段即可覆盖工位的抽吸点位。流道设计上，整个管段的内壁做了顺滑过渡处理，铰接位置的断口处没有突出的止口结构，避免流体或者粉尘在铰接位置堆积残留，针对含少量粉尘的抽吸工况，

　　这种顺滑内壁能减少积尘挂壁的概率，降低日常维护的清理频次。材质适配层面，该结构可采用工程塑料注塑成型，也可根据工况需求更换为金属材质3D打印制作，塑料材质版本自重较轻，对安装底座的负载要求极低，适合固定在薄壁结构或者轻型支架上；金属版本则可适配有一定温度的流体抽吸场景，比如小型焊接工位的焊烟抽吸、3D打印喷头附近的高温烟气抽吸。实际使用中，该构件不需要搭配复杂的角度调节锁止结构，依靠铰接面的配合阻尼即可维持调整后的角度，调整操作无需工具，可根据作业点位的变化实时调整抽吸入口的朝向，相比固定角度的抽吸嘴，能大幅减少工位调整时的管路改造成本。从结构建模的角度来看，该构件的建模难点集中在中部斜切铰接位置的配合面设计，

　　需要保证两个配合段在偏转过程中不会出现干涉，同时贴合面的间隙控制在合理范围，既要保证转动的顺滑度，又要避免间隙过大导致的抽吸效率下降；底部安装座的开孔位置做了偏心设计，可在安装时通过转动底座微调整体的安装方位，进一步提升安装适配性。管段的外径尺寸统一，可直接匹配常规规格的塑料软管，不需要额外做变径转接，顶端入口处做了微小的倒角处理，方便软管的插拔安装，同时也能避免锐边割伤操作人员或者损坏软管。在小型流体作业工位中，这类小型抽吸构件往往容易被忽略，但实际对作业环境的改善、流体定向输送的稳定性起到关键作用，不合理的抽吸结构会导致抽吸效率不足、工位残留积液或者粉尘，而该结构通过铰接可调的设计，在极小的空间占用下实现了灵活的抽吸角度调整，兼顾了结构刚性与使用灵活性，适合各类小型设备的配套抽吸结构选型参考，也可作为模块化抽吸系统的末端可调部件使用，搭配不同长度的延长管段即可适配不同高度的作业工位。
