CNC加工用工件比较测量定位支撑件

　　在CNC精密加工的工序流转与在线检测环节，工件的装夹定位一致性直接决定了尺寸测量的比对精度，这款支撑件正是为解决加工过程中工件姿态偏移、测量基准不统一的问题设计的。从实际加工场景来看，无论是三坐标测量前的工件预定位，还是CNC机台内加工过程中的原位尺寸比对，这类支撑件都需要同时满足定位刚性与接触适配性的双重要求，避免装夹应力导致工件变形，同时保证每次装夹的基准面重复定位误差控制在微米级区间。

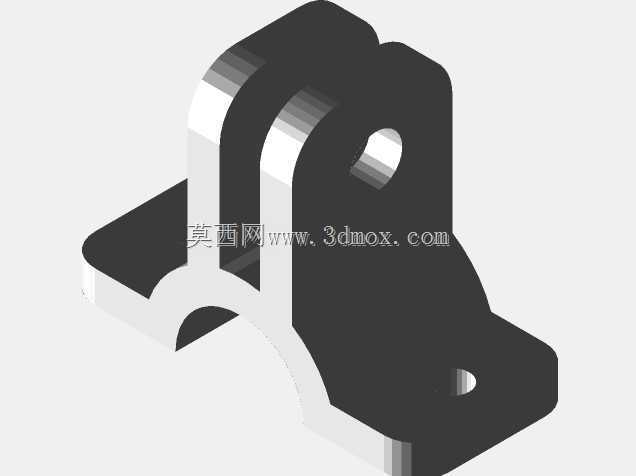

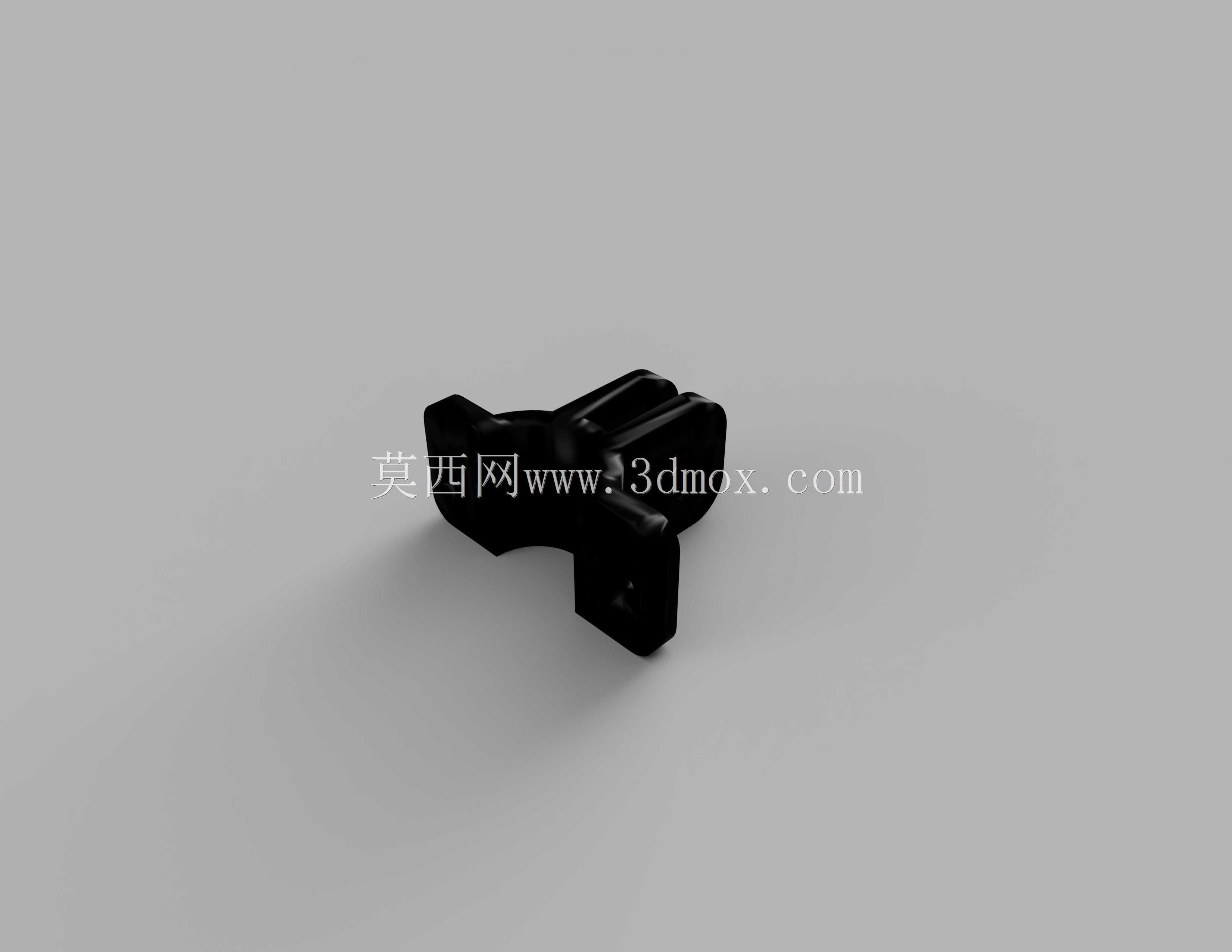

　　设计过程中首先考虑的是支撑接触面的匹配性，支撑件上部的分叉卡位结构，是针对特定轴类、异形壳体类工件的轮廓特征做的仿形适配，接触位置避开了工件的已加工面与后续加工走刀路径，防止支撑件与刀具、测头发生运动干涉。下部的带孔安装基座，是按照机台工作台T型槽的通用间距设计的，两个安装孔的中心距适配常规M6、M8规格的锁紧螺栓，安装时可以直接通过T型螺栓固定在工作台或者检测平台的标准槽位上，不需要额外制作转接板，减少了安装累积误差。

　　从功能特性上看，这款支撑件的主体采用一体式结构设计，没有拼接装配的缝隙，避免了长期使用过程中装配松动带来的定位漂移。支撑卡位的内侧接触面做了微小的倒角处理，一方面是去除加工毛刺，避免划伤工件的基准面，另一方面在工件落位时可以起到导向作用，即使人工上下料存在微小的位置偏差，也能顺着倒角滑入正确的定位位置，降低操作人员的装夹对位难度。整体的壁厚分布经过受力仿真优化，卡位部分的壁厚保证足够的抗挤压强度，在工件装夹锁紧时不会发生形变，基座部分适当做了减重挖空，在不降低整体刚性的前提下减少材料用量，同时降低支撑件自身的重量，方便操作人员在不同工位之间快速转移调配。

　　在实际使用场景中，这类支撑件往往是成组配合使用的，根据工件的长宽尺寸与重心分布，选择3到4个支撑件布置在工件的基准面下方，调整每个支撑件的安装位置，让支撑点落在工件刚性较好的筋位或者实体结构下方，避免支撑在薄壁悬空位置，防止装夹时工件发生翘曲变形。做加工前后的尺寸比较测量时，工件在同一组支撑件上完成粗加工、半精加工后的多次尺寸检测，不需要重新拆装找正，每次测量的基准保持一致，测量得到的尺寸偏差可以直接反馈给机床系统做刀补调整，省去了重复找正的辅助时间，也避免了多次装夹带来的基准误差。

　　安装边界方面，支撑件的整体高度控制在常规CNC机床Z轴安全行程的低位区间，安装在工作台上之后不会占用过多的Z轴加工空间，即使是加工高度较大的工件，也不会因为支撑件本身的高度导致Z轴超程。基座的底部做了平面度研磨处理，和工作台面接触时的贴合间隙不超过0.01mm，锁紧螺栓之后不会出现翘边或者倾斜的情况。卡位部分的开口尺寸经过精确计算，适配对应工件的定位部位尺寸公差，间隙控制在0.02mm以内，既不会因为间隙过大导致工件晃动，也不会因为间隙过小导致工件卡滞无法顺利落位。

　　从长期使用的维护角度来看，一体式的结构没有活动部件，不需要定期做润滑或者紧固件复紧，日常使用只需要定期清理接触面的切屑与切削液残留，避免杂质垫在支撑面与工件之间导致定位偏差。支撑件的棱角位置都做了圆角处理，操作人员搬运装拆时不会被锋利的边角划伤，也减少了和工件磕碰导致的接触面损伤。在批量零件的加工检测场景中，这类专用支撑件可以大幅降低辅助装夹时间，提升尺寸比对的一致性，尤其适合小批量多品种的精密加工车间，针对特定工件定制的支撑结构比通用可调支撑的刚性更好，定位精度也更稳定，不会因为可调机构的间隙带来测量误差。
