小型四旋翼飞行机架DIY结构设计

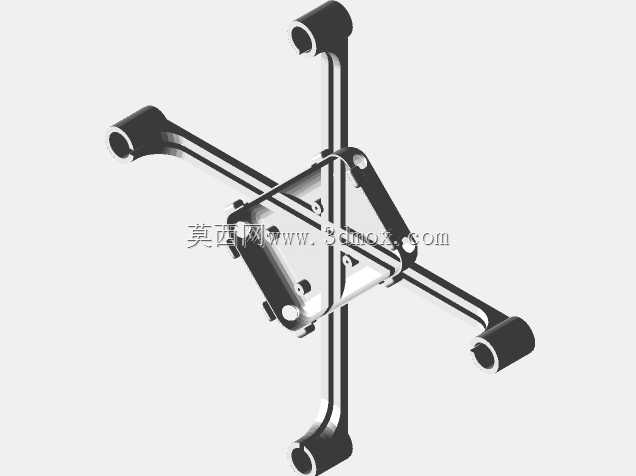

　　这套小型四旋翼机架面向室内教学验证、轻量化航拍平台和个人航模制作场景，整体采用十字形中心对称布局，四个机臂从中心安装区向外延伸，末端预留动力单元安装位，可直接固定电机座并布置螺旋桨。机架的核心价值在于把飞控板、电池、电调、接收机等零散部件约束在一个确定的安装边界内，使重心尽量落在几何中心附近，降低后续调参难度。

　　从结构上看，中心区域设置了多层安装面和定位孔，用于承载飞控、减震垫、电源模块及接线。孔位间距按常见微型飞控和电调布置习惯预留，既能满足螺钉固定，也给扎带、泡棉胶等临时固定方式留下空间。机臂与中心座之间通过加强筋和局部加厚过渡，避免在臂根处形成尖锐应力集中；末端的圆筒状电机座保留同轴定位面，可提高电机轴线与机架平面的垂直度，减少推力偏斜带来的姿态补偿负担。

　　外形边界控制在105毫米×105毫米量级，属于典型的小底盘方案。较小的轴距使整机转动惯量更低，姿态响应更快，适合在有限空间内完成悬停、转向和快速修正；但同时也要求元件选型更加紧凑，电池容量、桨叶尺寸和飞控安装高度都需要围绕该边界匹配。若盲目增加上层设备高度，会抬高整机重心，使横滚和俯仰方向稳定性下降；若外伸部件超出机臂投影范围，则可能在桨叶旋转范围内形成干涉。

　　设计思路上，该机架优先保证装配关系清晰，而不是追求复杂曲面外观。中心板上的开孔同时承担减重、走线和螺钉过孔功能，部分孔位可用于固定电调或绑扎线材，使电源线、信号线沿臂侧有序布置，减少飞控附近的杂乱线束对磁罗盘、陀螺仪的干扰。机臂截面在保证抗弯刚度的同时尽量收窄，能够降低正面风阻；对于室内低速飞行，这种结构足以承受正常起飞、降落和轻微触地冲击。

　　在实际用途中，这类机架常作为飞控算法验证、传感器搭载试验和手工组装训练的基础平台。使用者可以在中心区布置不同版本的飞控，比较减震方式对姿态数据的影响；也可以通过调整电池安装位置，观察重心偏移对悬停稳定性的作用。由于四个动力安装位对称，调试时能够快速交换电机或螺旋桨，排查单轴动力差异。

　　安装边界方面，需要重点关注电机座孔径、臂端到中心的距离以及中心板上下层净空。电机轴线应保持在同一水平面内，相邻机臂夹角尽量接近90度，否则会导致混控输出不对称。飞控安装方向应与机体坐标方向一致，若受空间限制必须旋转安装，应在软件参数中同步修正，不能依靠机械结构强行迁就。电池宜贴靠中心板下方或中部安装，使重心位于桨平面附近；摄像头或其他外接传感器若需前置，应同步核算重量补偿，避免机头过重。

　　该结构还体现出小批量DIY制作的典型取舍：几何关系简单，便于测量、修改和二次加工；关键受力区集中在臂根和电机座，维护时只需重点检查这些位置是否出现裂纹或螺钉松动。对于结构设计从业者而言，这类模型的重点不在外观复杂度，而在安装孔位、对称度、重心区间和走线空间的协同。合理的机架设计能够让动力、飞控和能源系统形成稳定的机械基础，从而提升整机调试效率和飞行可靠性。
