车间条形格栅面钢制承重作业台

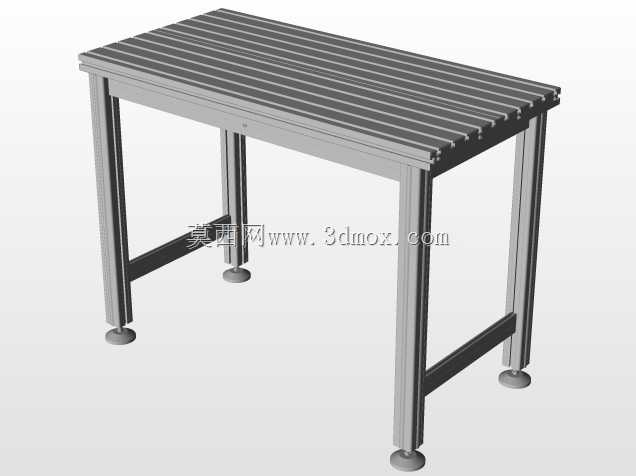

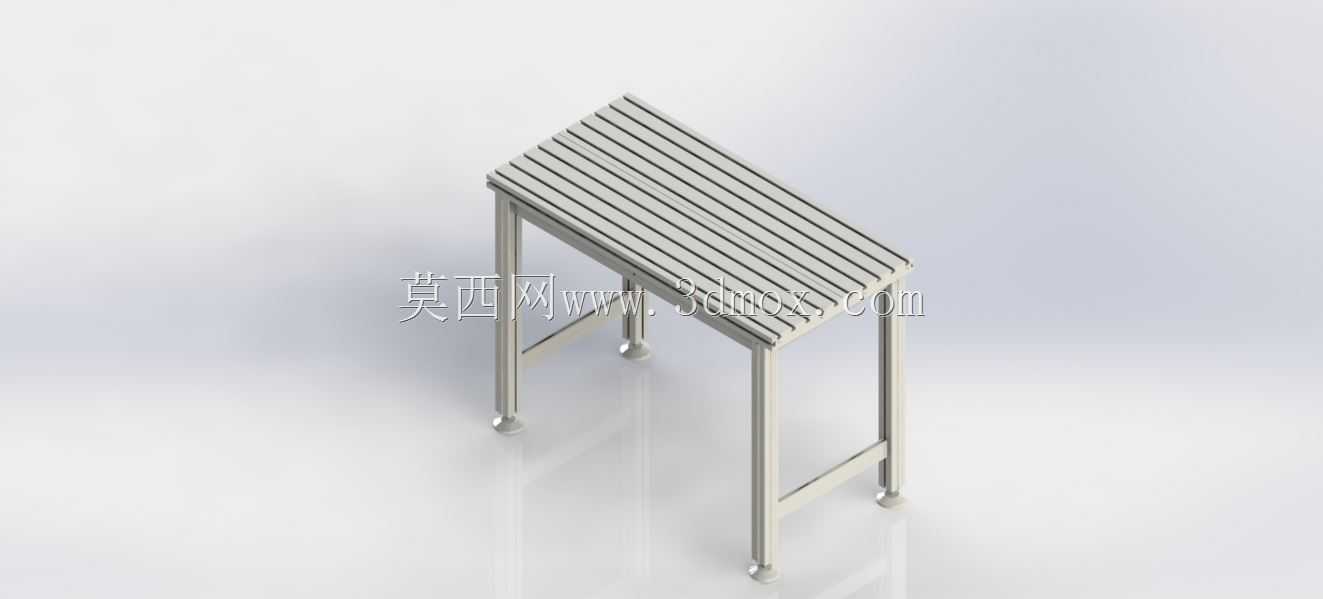

　　这款钢制工作台采用条形格栅台面与四立柱支撑结构，整体定位于车间工位操作、工件临时摆放、轻型装配检验以及设备旁辅助作业场景。相比整块平板台面，格栅式顶面在实际使用中更利于排屑、漏液和通风，尤其适合机加工抽检、打磨去毛刺、工装夹具临时放置以及少量油污工况。台面由多根平行钢制条板组成，条板间留有均匀间隙，既能减轻整体自重，又能保证顶面受力连续，避免小件局部凹陷；条板方向形成稳定的受力肋，工件放置后不会因单点载荷产生明显翘曲。四腿支撑采用细长钢制立柱，立柱底部配置可调脚座，可在不平整地面上进行高度微调，保证工作台放置后四脚同时受力，减少晃动。腿间设置横向连接杆，形成侧向稳定框架，用于抵抗推拉和偏载时的扭转变形。从结构布置看，

　　支撑腿位于台面四角附近，能够把台面上的垂直载荷直接传递到地面，跨距分配兼顾了腿部操作空间与整体刚性。设计时需要重点控制台面外轮廓与支撑腿内缩量之间的关系：若腿过于靠外，人员靠近作业时会顶腿；若过于靠内，则台面边缘悬臂过长，边缘承重下降。该模型将立柱布置在兼顾两者的位置，使台面四周保留一定悬挑，同时维持足够的支撑包络。台面高度按常规站立作业设定，适合配合量具、小型工装或轻型电动工具使用；若用于坐姿检测，则可在实际选型中配合凳具或重新校核腿高。条形台面的间隙宽度需要结合使用对象确定：间隙过大，细小零件容易掉落；间隙过小，排屑和漏液效果减弱。当前结构更偏向中等尺寸工件的辅助作业，不建议直接放置精密小螺钉、薄片件或无支撑的软质工件。

　　在三维建模过程中，条板阵列、立柱定位、横撑连接和脚座调节范围是核心特征。条板应保持等间距并与边框可靠连接，端部约束要明确；四根立柱需与台面框架形成封闭传力路径，横撑不宜过高或过低，过高会削弱腿部抗扭效果，过低则影响地面清洁和脚部空间。脚座采用螺纹调节形式，模型中应保留螺杆与脚垫的相对运动关系，便于后续出工程图时标注调节量。安装边界方面，布置该工作台时需在台面四周预留人员通行、取放工件和清扫空间；台前应留出站立与伸脚区域，台侧不宜紧贴设备运动部件。若用于生产线旁，还需核对台面与输送带、料架或设备操作面之间的高度差，使搬运距离最短、转身动作最少。承重特性上，这类结构适合均布载荷和中等集中载荷，

　　不适合作为重型冲压件长期堆放台或冲击载荷作业台。若实际工况偏重，可通过加大立柱截面、增加中层横撑、加密台面条板或在台面下方增设纵梁来提升刚性。整体造型简洁，没有多余外罩，便于观察钢结构连接关系，也适合作为车间布局、工位规划和非标工装设计的基础参考件。
