手动杠杆式小型冲孔工装结构设计

　　这套手动冲孔工装的结构逻辑，核心是把人手的扳动力通过杠杆与螺旋副放大，转化为冲头沿竖直导轨的直线冲压力，适合小批量试制、维修现场、教学实训这类不具备气动或液压动力条件的加工场景。在实际产线布局里，这类装置通常固定在钳工台、木质工作台或轻型焊接机架上，不需要外接气源、电源，单人即可完成薄铝板、绝缘片、皮革、薄胶板、纸质垫片等软质或低硬度工件的冲孔、压痕、铆接预压等工序。

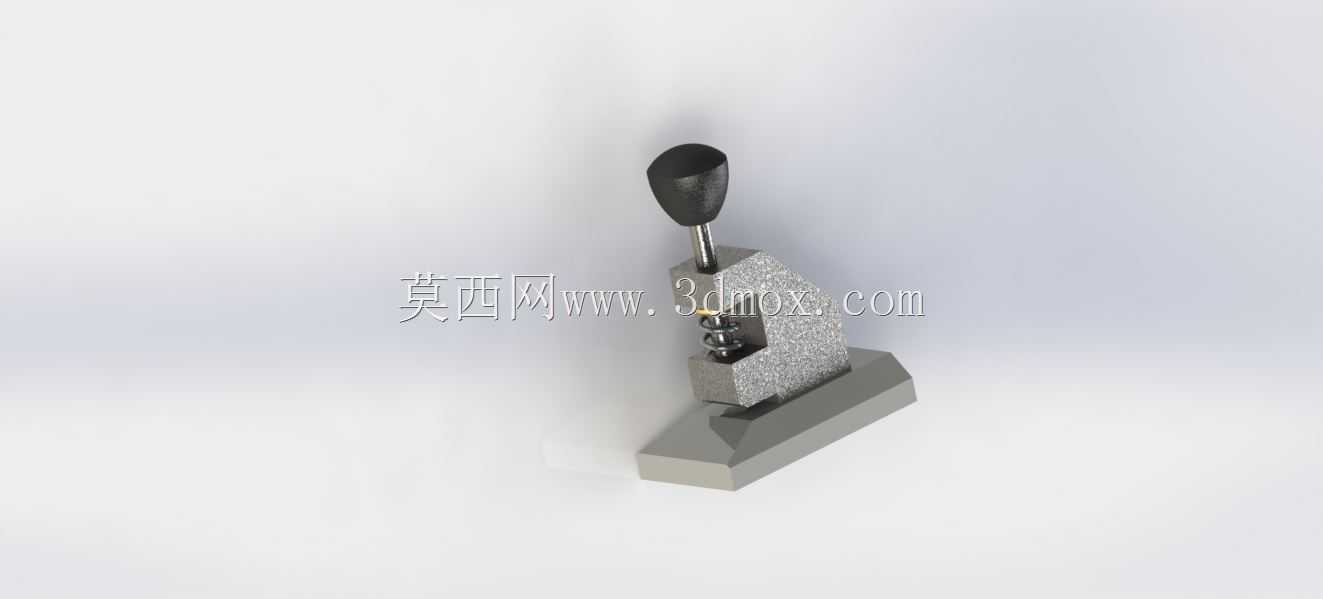

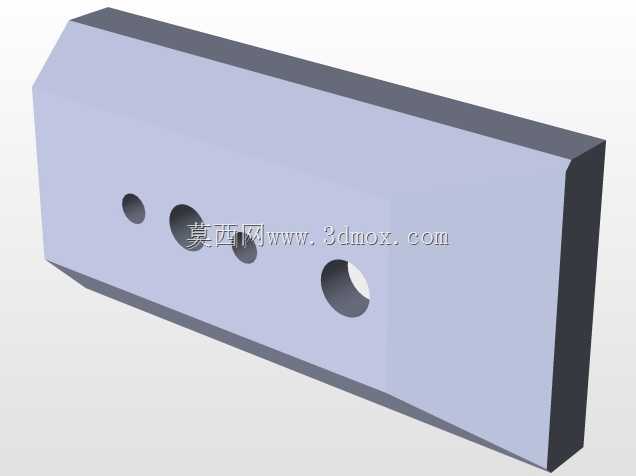

　　从整机外观看，底座采用阶梯式块状结构，前部较窄、后部加宽，既给工件送料留出前方操作空间，又在冲头正下方保留足够的承压面积。底座上平面是主要安装基准，后部直立的C形架体承担冲裁反力，架体内部加工有竖直导向孔，用于约束冲杆的运动方向，避免冲头受侧向力而偏摆。实际建模时，底座与立架可做成整体铸件，也可采用钢板铣削后用销钉和螺栓拼接；若采用铸件方案，应在非受力面设置拔模斜度与减重空腔，在导轨孔周围加厚壁厚，防止长期受冲裁脉动载荷后出现开裂。

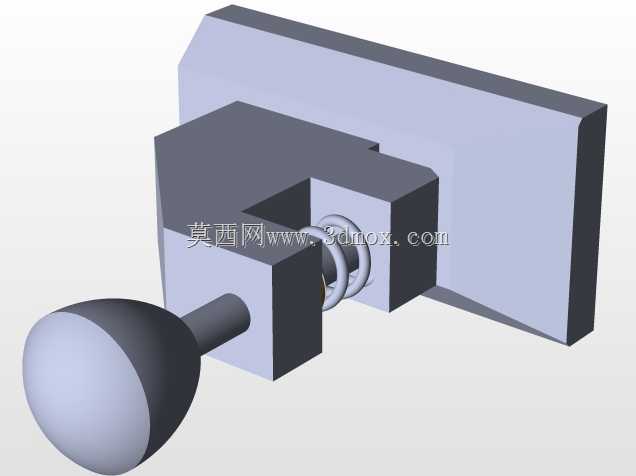

　　操作端采用球形手柄加直杆的形式，手柄轴线与扳动杆垂直，操作者掌心压在球头上即可完成下压或上抬动作。扳动杆中部通过销轴与立架铰接，形成第一级杠杆增力；杆体另一端通过连杆或偏心结构带动冲杆上下运动。若采用螺旋加压结构，扳动杆旋转时会带动螺杆在螺母套内直线进给，这种结构的优点是行程可控、压力稳定，缺点是操作速度较慢；若采用纯杠杆或偏心轮结构，空程下行速度快，适合频繁上下料，但冲压力在行程末端变化较大，设计时需要根据被加工材料的抗剪强度、冲孔周长计算所需冲裁力，再反推杠杆比、手柄长度和操作者施力上限。

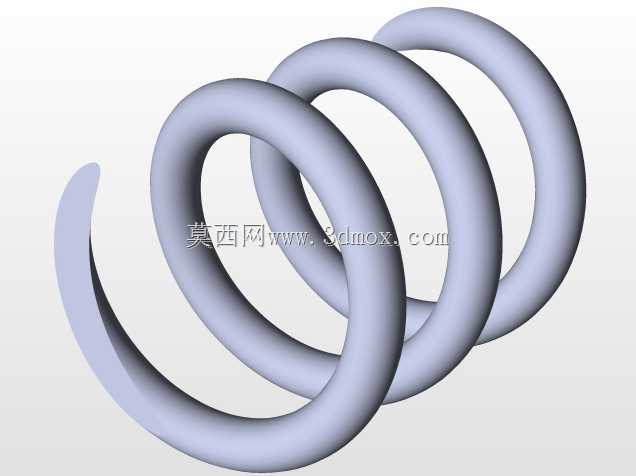

　　冲杆部分是整套工装的核心执行件，上端与传动机构连接，中部在导向套内滑动，下端安装可更换冲头。冲头与底模之间必须保持均匀间隙，间隙值通常随材料厚度增加而增大，冲软铝时可取料厚的百分之五到百分之八，冲非金属薄片时可适当减小。为了防止冲头回程时带起工件，可在冲杆外周加装弹性卸料板，用小型压簧或聚氨酯弹块提供卸料力；工件紧贴下模表面时，卸料板先压住材料，冲头再继续下行完成冲孔，这样能显著减少孔口毛刺和材料变形。

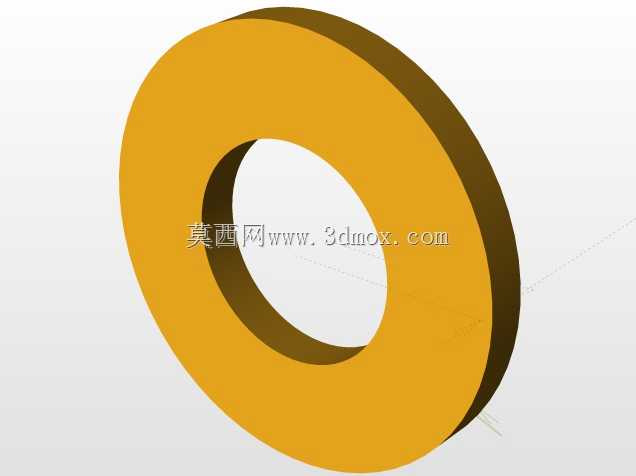

　　安装边界方面，底座需要预留至少两个螺栓沉孔或U形槽，用于把工装锁紧在工作台面上。螺栓孔位置应尽量靠近立架根部，而不是集中在底座前端，否则冲压力会形成较大倾覆力矩，使工装前端翘起。底座底面应要求铣削加工，保证与工作台贴合；如果台面上有T形槽，可直接用T形螺栓配合压板固定。整机高度以操作者站立或坐姿时肘部自然弯曲、手柄位于胸腹之间为宜，过高会导致操作不稳，过低则需要弯腰，长时间使用容易疲劳。

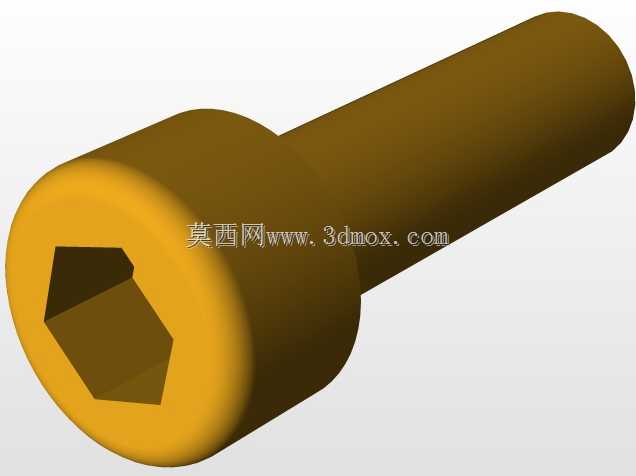

　　在三维建模过程中，需要重点处理几处配合关系：销轴与杠杆孔采用间隙配合，保证扳动灵活但无明显旷量；冲杆与导向套采用小间隙滑动配合，表面粗糙度要求较高，必要时可在导向套上加工油槽以便定期涂抹润滑脂；冲头与冲杆连接建议采用标准夹头或紧定螺钉定位，方便更换不同直径冲头；下模镶嵌在底座定位孔中，底面与底座沉台面贴合，外周用螺钉或压板固定，保证冲孔落料通道通畅。

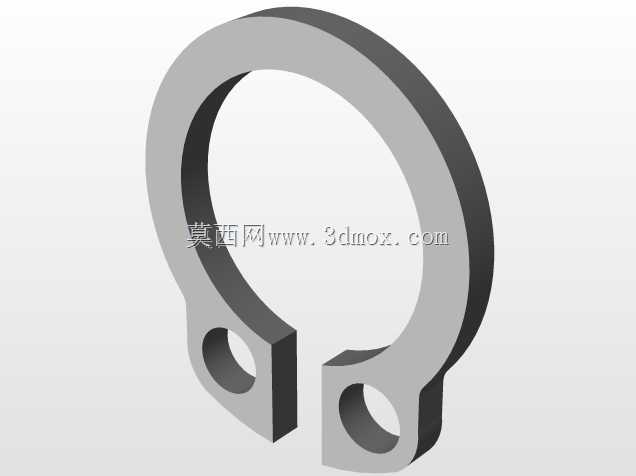

　　从安全与维护角度看，手柄球头应采用圆滑无棱角设计，避免操作者手部划伤；冲头运动区域前方最好留出透明防护挡板的安装位置，防止冲裁碎屑飞出。所有铰接销轴端部应设置卡簧或开口销，防止长期振动后松脱。对于需要频繁换模的场合，可在底座上加工定位挡边，使条料送进时靠紧挡边快速定位，孔距一致性会明显优于手工划线冲孔。

　　这类工装虽然结构不复杂，但对刚度和导向精度的要求并不低。若立架刚性不足，冲裁瞬间架体会向后弹性变形，导致冲头与下模不同轴，孔壁会出现撕裂带增大、冲头崩刃等问题。因此在结构设计阶段，应通过三维截面检查立架危险截面厚度，必要时在立架后侧加筋，或把C形开口深度控制在满足工件尺寸的最小值。筋板高度不宜超过手柄运动包络，以免与扳动动作发生干涉。

　　总体而言，该装置适合作为轻型手动加工工位的标准化工装单元，既可单独用于单件小批生产，也可嵌入简易流水线旁作为返修冲孔工位。模型完整表达了手柄、杠杆、冲杆、导向架、底座和下模的相对位置，能够直接用于结构评审、运动干涉检查、工程图导出以及后续非标改型设计。
