星球大战球形滚动机器人BB-8结构设计

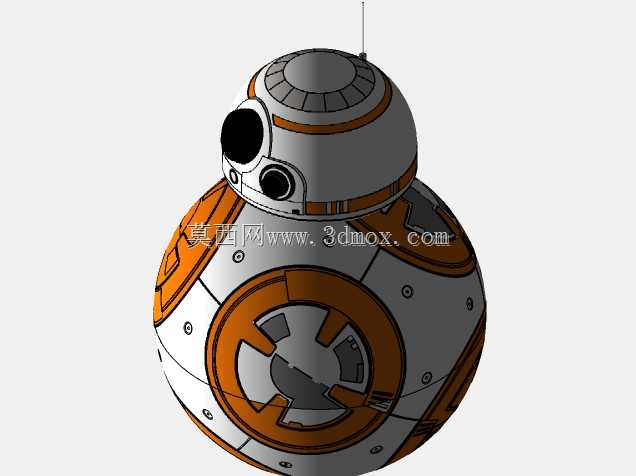

　　该球形滚动机器人的整体结构采用上下分体式布局，下半部分为内置驱动与配重的球形滚动主体，上半部分为可独立偏转的半球形头部，两部分通过磁吸与机械限位结构配合，在主体滚动过程中始终保持头部的相对姿态稳定。从实际应用场景来看，这类结构可用于科普展项的互动演示装置、影视主题乐园的巡游道具、青少年机器人教学实训平台，也可作为小型室内巡检机器人的结构原型，验证全向移动机构在狭窄空间内的通行能力。

　　从功能特性上拆解，球形主体内部的重心偏移驱动机构是整个设计的核心，配重块沿球体内壁的正交导轨移动，通过改变整体重心的投影位置驱动球体向任意方向滚动，相比轮式移动结构，球形外壳不存在外露的行走轮缝隙，在平整地面、地毯、短绒表面都能保持连续运动，不会被细小杂物卡滞。头部半球内置传感模块的安装位，预留了视觉传感器、距离传感器的开孔与走线空间，头部与球体之间的非接触连接方式，避免了滚动过程中导线缠绕的问题，内部走线通过中空的中心转轴连通上下腔体，转轴处设置导电滑环，支持360度连续旋转而不中断供电与信号传输。

　　设计思路上优先保证了运动的灵活性与外观的还原度，球体外壳采用分瓣式拼接结构，沿赤道面拆分为两个半球壳，周向再拆分出多块弧形装饰板，既方便内部驱动组件的装配与后期维护，也能精准还原外观的色块分件效果。外壳的拼接止口采用阶梯面定位，装配后拼接缝隙控制在0.1mm以内，既保证外表面的顺滑度，也能防止灰尘进入内部腔体。头部与球体的贴合面设置了四组均匀分布的永磁体，配合低摩擦的聚四氟乙烯垫片，既提供足够的吸附力防止头部在运动中脱落，又不会因为磁吸力过大增加球体滚动的阻力。

　　外形尺寸与安装边界方面，整体球体直径控制在常规小型服务机器人的尺寸区间，底部接触地面的区域没有突出的结构件，整机的最大外接轮廓就是球体本身，运动过程中不会出现部件超出球体轮廓的情况，在规划通行路径时，只需要预留略大于球体直径的通道宽度即可，不需要额外预留转向、摆臂的空间。内部驱动组件的安装基板固定在球体下半部分的中心支架上，支架与球壳内壁之间采用六根均匀分布的支撑柱连接，支撑柱的长度可通过螺纹微调，保证驱动基板始终处于球体的几何中心位置，避免因为装配偏心导致运动过程中出现不自主动作。配重块的重量经过匹配计算，刚好能够提供足够的偏心力矩驱动球体滚动，同时不会因为过重导致驱动电机负载过大，电机输出轴与配重导轨的传动采用同步带结构，传动噪音低，运行平稳，适合在展厅、教室这类需要安静环境的场景使用。头部的偏转机构采用两组正交布置的微型舵机，能够实现抬头、低头、左右转头的动作，配合头部正面的光学传感器开孔，能够模拟出视线跟随的互动效果，头部外壳的顶部预留了天线安装孔，细小的天线采用柔性材质制作，即使发生碰撞也不会弯折损坏。整个结构的所有零部件都采用模块化设计，驱动模块、传感模块、电源模块分别固定在不同的安装板上，拆卸时不需要拆解整个球体，只需要打开对应的半球壳就能单独更换故障模块，大幅降低了后期维护的难度。
