VC-Turbo可变压缩比涡轮活塞连杆机构

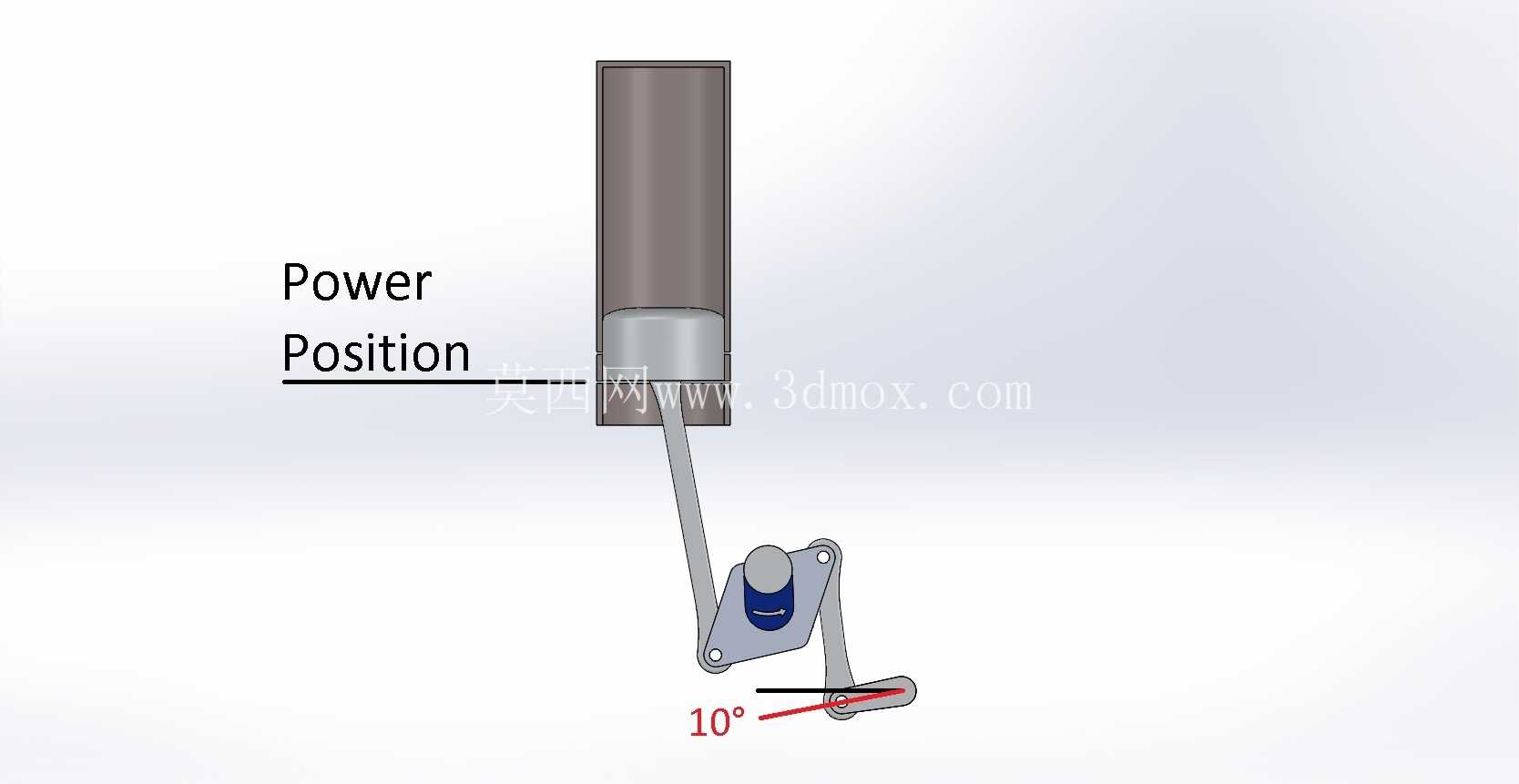

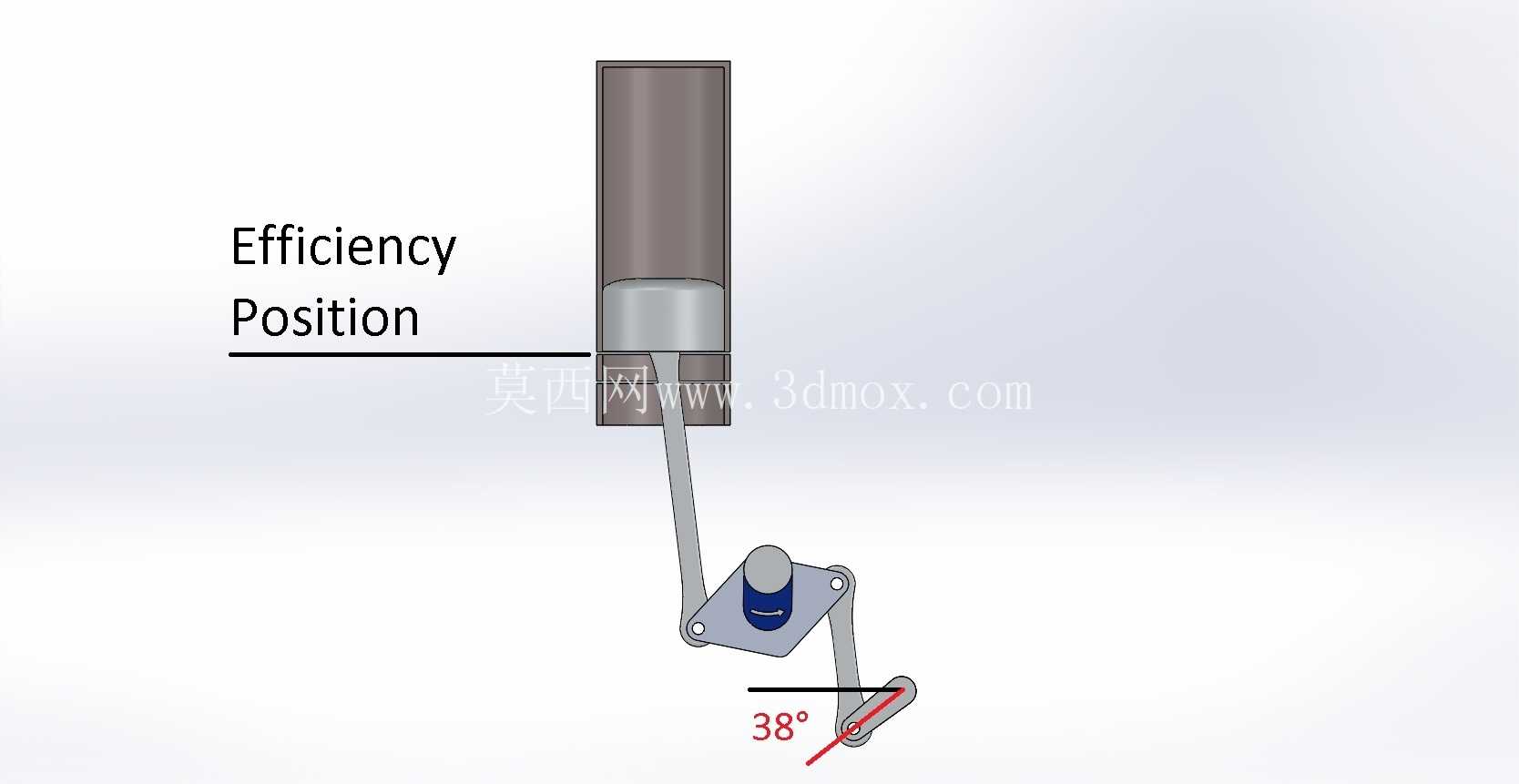

　　这套可变压缩比活塞连杆组件，核心服务于乘用车内燃机的动力输出优化场景，区别于传统固定压缩比的活塞连杆结构，这套机构通过多段式连杆的铰接设计，可根据发动机不同工况动态调整活塞上止点位置，实现压缩比在8:1到14:1区间内的连续切换，解决了传统发动机高负荷下爆震、低负荷下热效率不足的行业痛点。在日常市区通勤的低负荷巡航工况下，机构会将活塞调整到更高的上止点位置，拉高压缩比让油气混合体燃烧更充分，直接降低巡航状态下的燃油消耗；在急加速、爬坡等高负荷工况下，机构会降低活塞上止点位置，调低压缩比来适配更高的增压压力，避免爆震的同时释放更强的动力输出，整套切换过程的响应速度控制在0.1秒级，驾驶者几乎感知不到切换过程的顿挫。

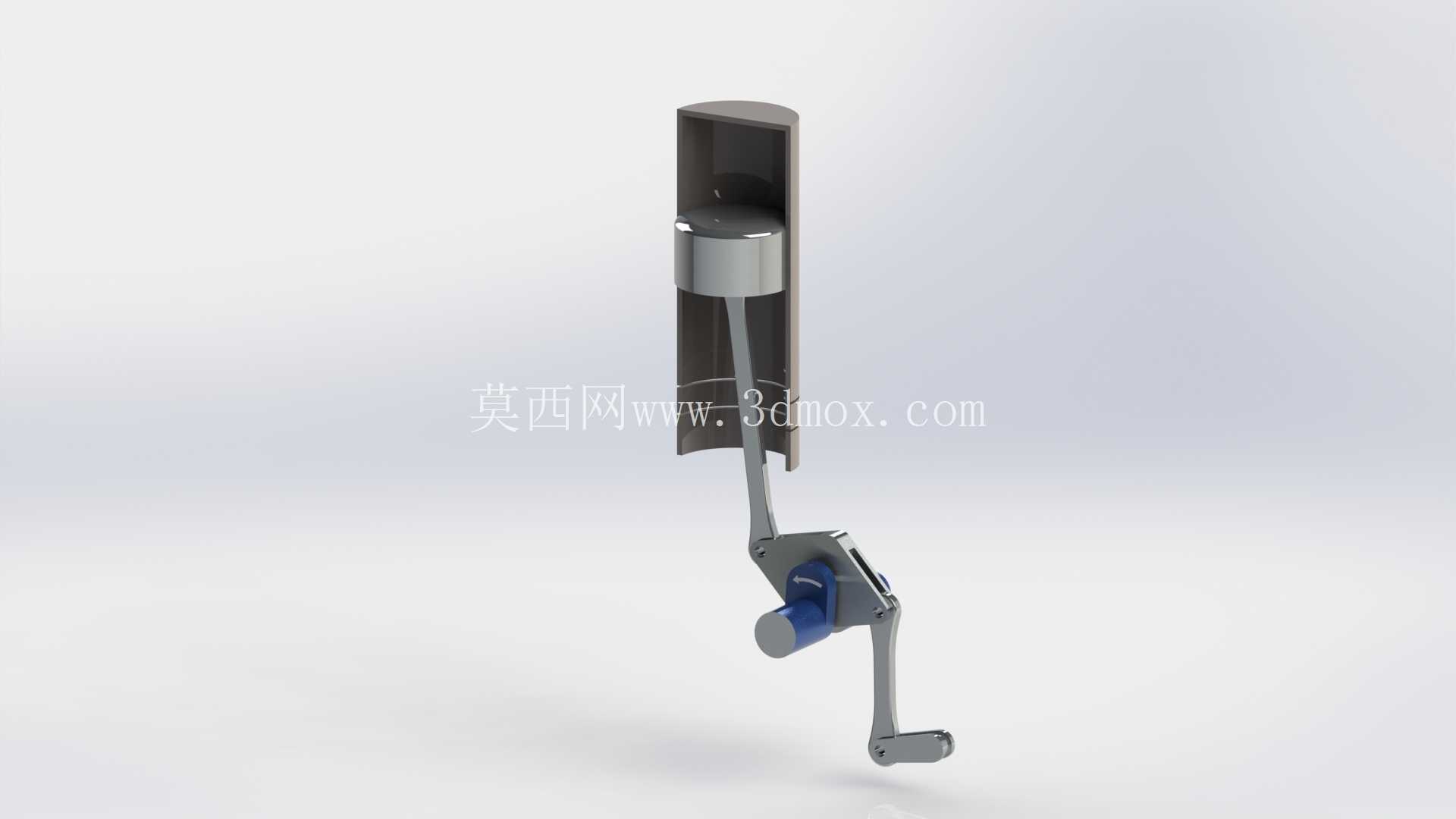

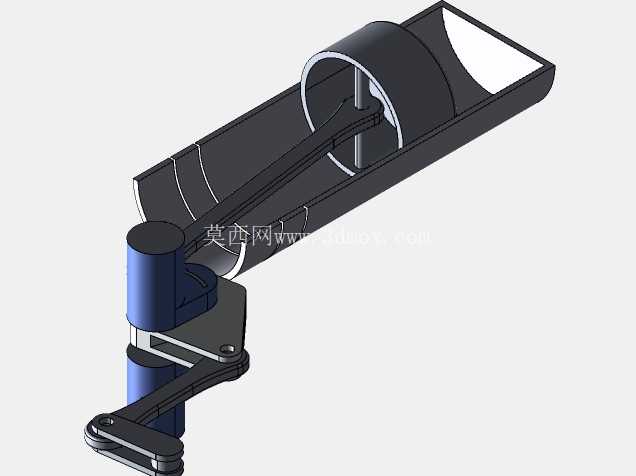

　　从结构设计逻辑来看，这套机构没有采用传统活塞直接铰接曲轴的方案，而是在活塞连杆和曲轴之间增加了一组带控制臂的中间铰接结构，控制臂末端与偏心控制轴联动，通过偏心轴的旋转角度变化，带动中间连杆偏移，最终改变活塞的行程上止点。设计过程中需要重点校核多组铰接点的运动干涉边界，活塞在气缸内做往复直线运动的同时，中间连杆会随控制轴的角度变化产生小幅度的摆角，因此活塞裙部的型线需要做针对性的适配修正，避免摆角带来的偏磨问题；所有铰接销轴的位置公差需要控制在0.02mm以内，否则长期往复运动下会产生异常磨损，导致压缩比控制精度下降。从安装边界来看，这套活塞组件的缸径适配范围为80-86mm，活塞销中心到活塞顶面的压缩高度控制在32mm左右，整套多连杆机构的整体轴向宽度比传统固定压缩比连杆宽12mm，因此缸体的曲轴箱侧壁需要预留对应的安装空间，偏心控制轴的驱动端布置在缸体前端的正时侧，由伺服电机通过减速齿轮驱动，不需要额外改动缸盖、配气机构的原有安装位置，可在现有四缸涡轮增压发动机的缸体基础上做适配改造。

　　实际运行过程中，活塞顶面的燃烧室造型需要配合高压缩比状态下的气流组织做优化，顶面的气门避让坑深度需要同时满足高、低压缩比两个极限位置下的气门开启间隙，避免活塞在上止点时与进排气门发生碰撞；连杆大小头的轴瓦都采用了带微油槽的高负荷轴瓦，因为多连杆结构的受力传递路径比传统连杆更长，铰接点的载荷分布更复杂，微油槽可以在往复运动中持续形成稳定油膜，降低铰接部位的摩擦损耗。这套机构的运动仿真需要覆盖全工况的载荷谱，从怠速800转到红线6500转的整个转速区间，每个转速下对应不同压缩比的连杆摆角、活塞侧向力、铰接点载荷都需要逐一校核，尤其是在压缩比切换的动态过程中，要保证控制臂的受力不会出现突变，避免驱动伺服电机出现过载。

　　另外活塞环组的配置也做了针对性调整，第一道气环采用PVD涂层的薄型钢环，降低往复运动的摩擦阻力，第二道气环采用锥面环提升刮油能力，油环采用组合式油环，适配活塞小幅度摆角下的密封需求，避免出现机油窜入燃烧室的问题。在NVH表现上，这套多连杆结构因为增加了多个铰接点，运动件的总质量比传统连杆略高，因此在曲轴的平衡块设计上需要做针对性的动平衡校准，抵消多连杆机构带来的往复惯性力变化，让发动机在全转速区间的振动水平保持在传统四缸机的同等水平。
