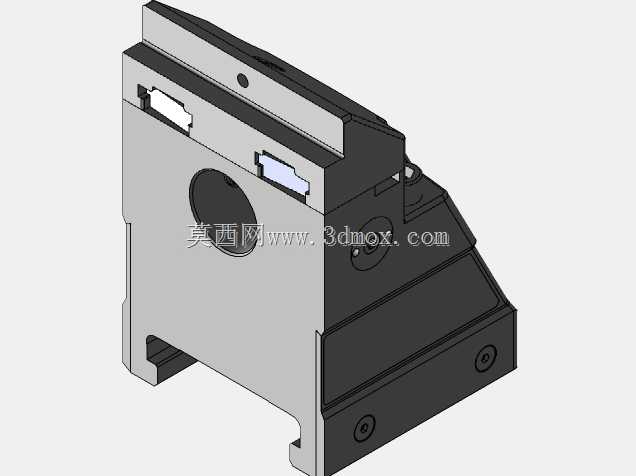

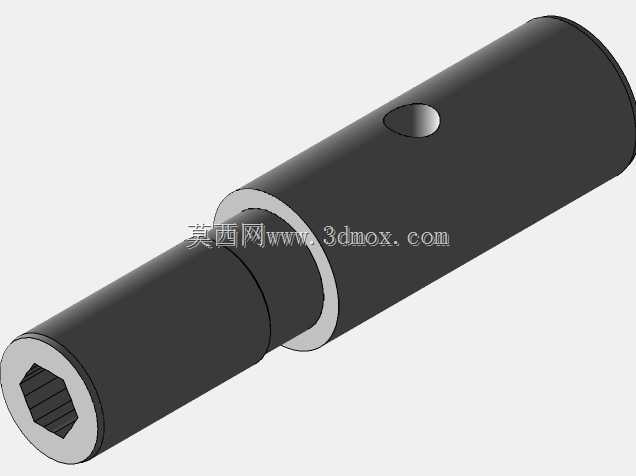

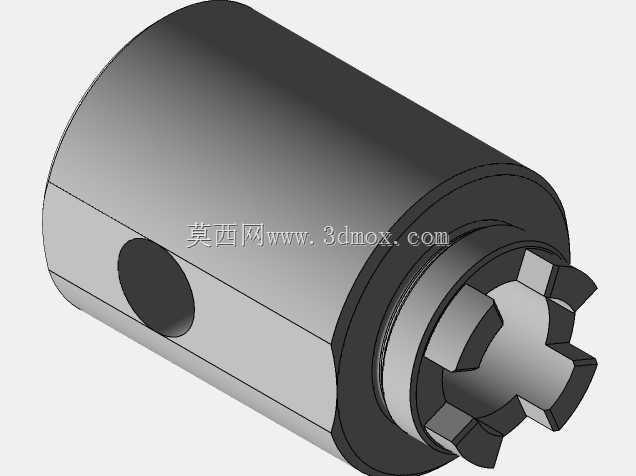

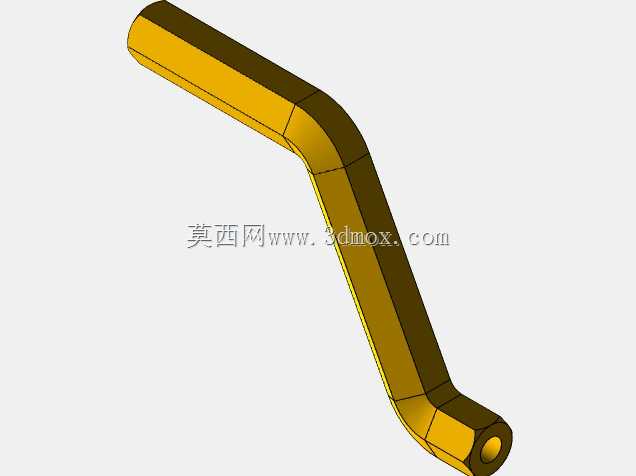

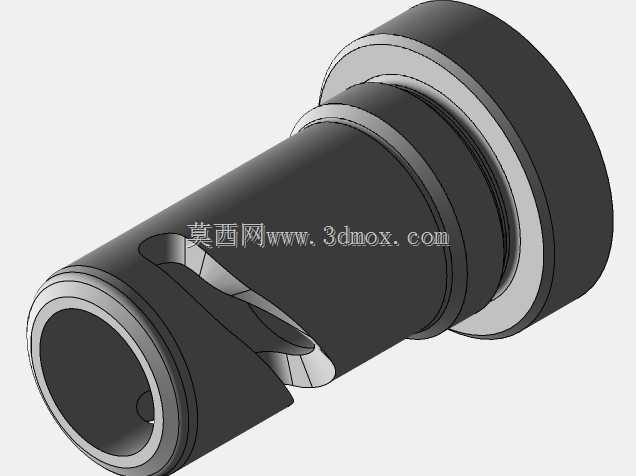

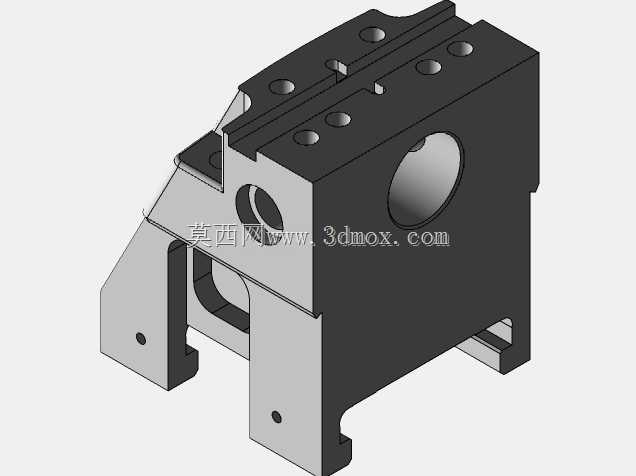

长条形多工位并列式夹持基座结构

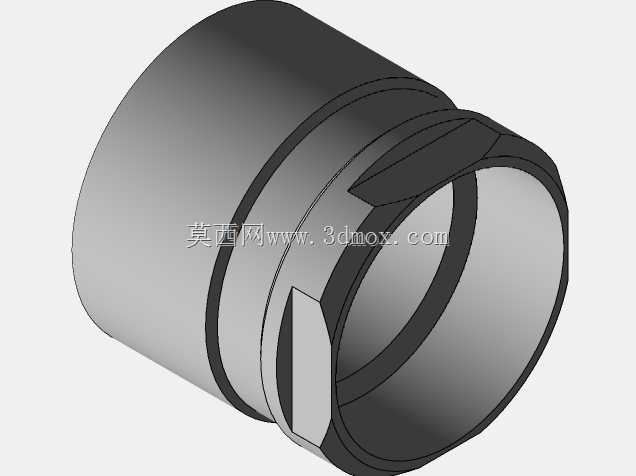

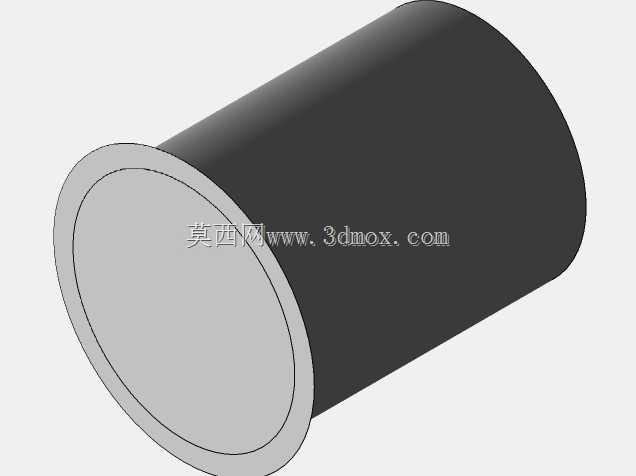

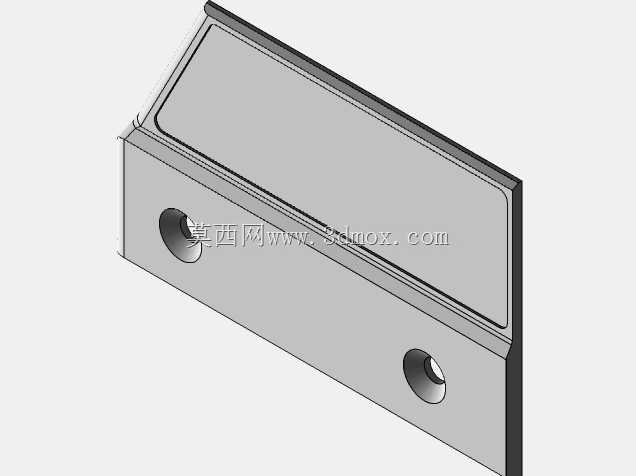

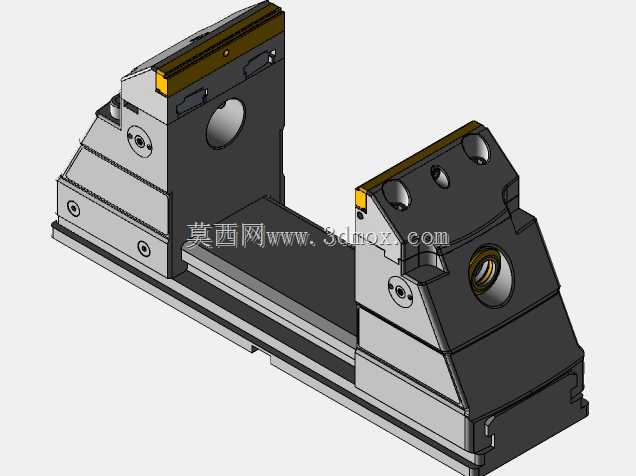

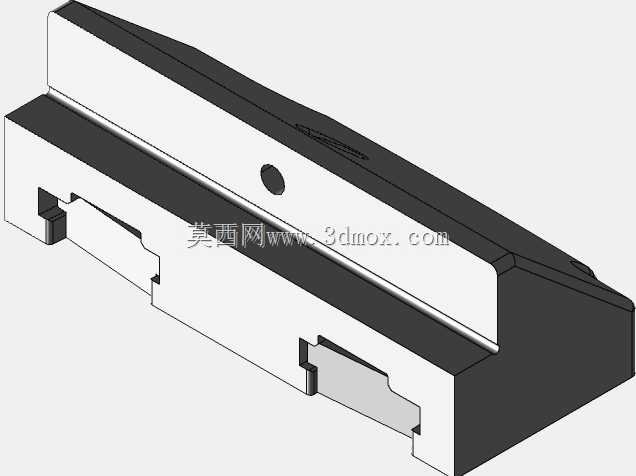

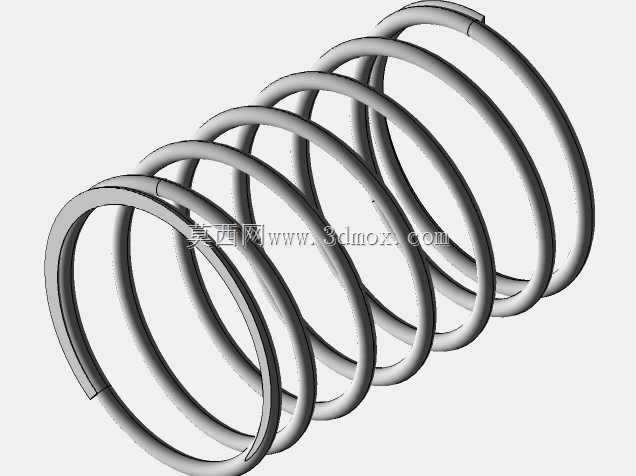

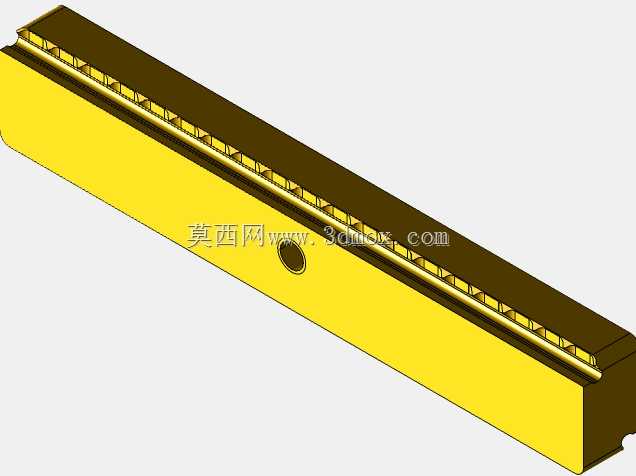

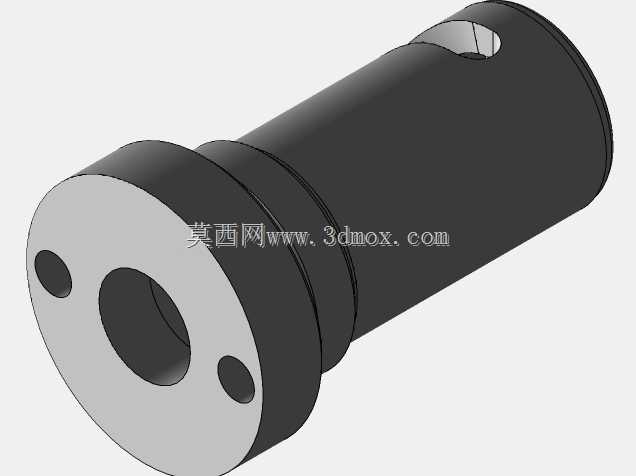

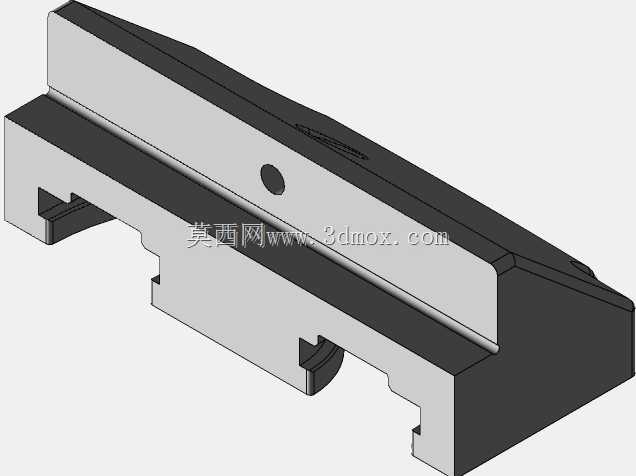

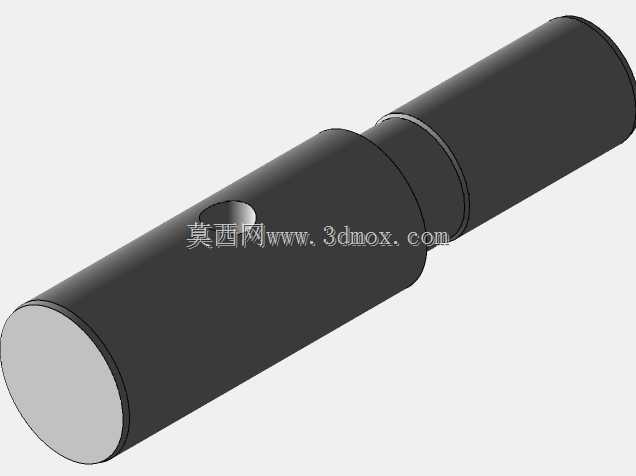

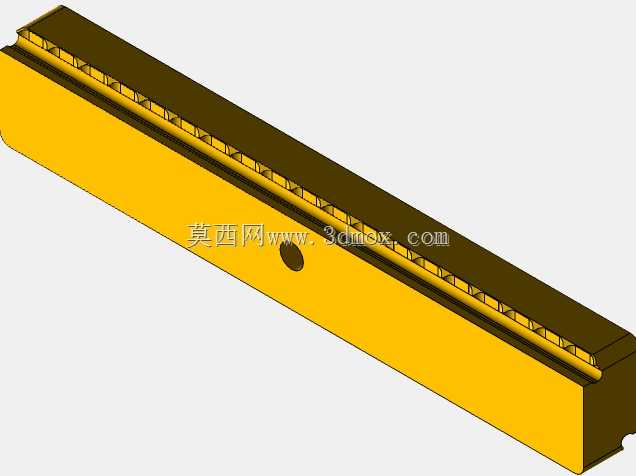

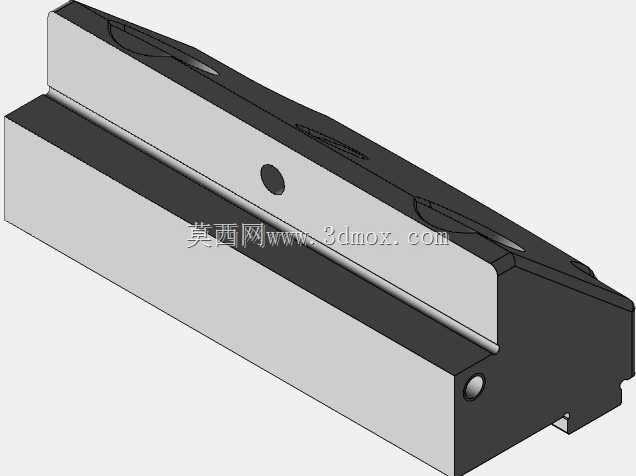

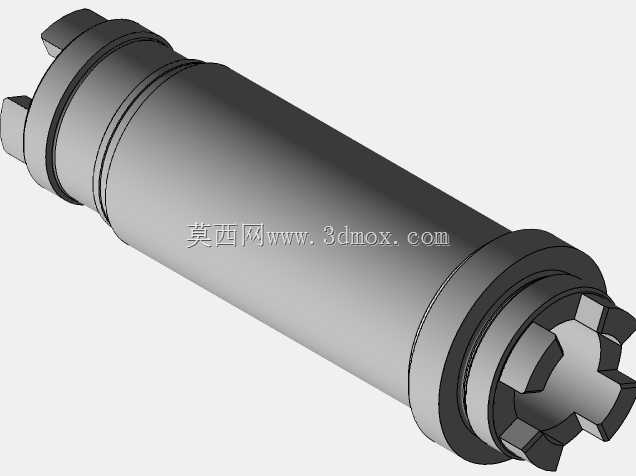

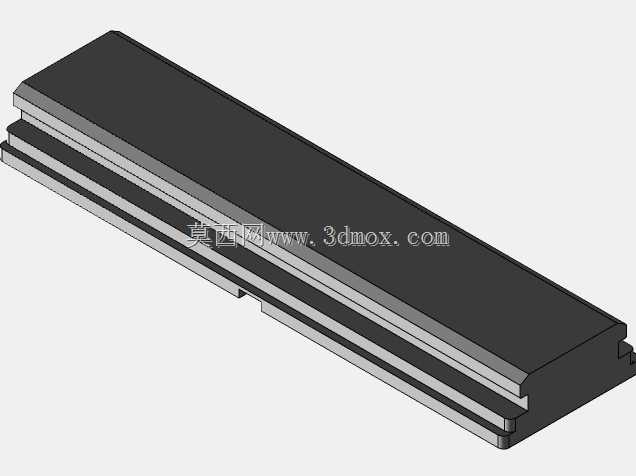

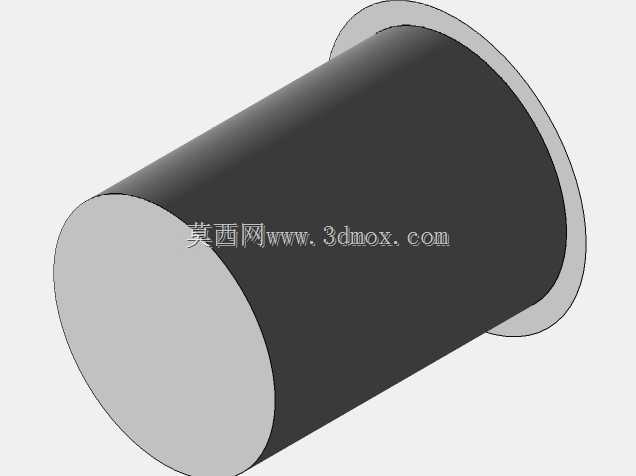

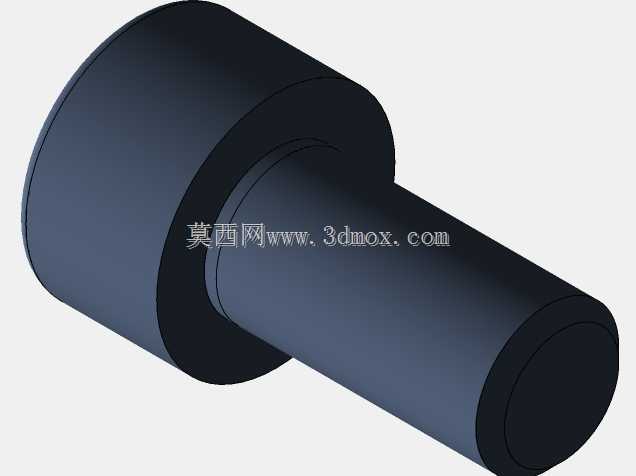

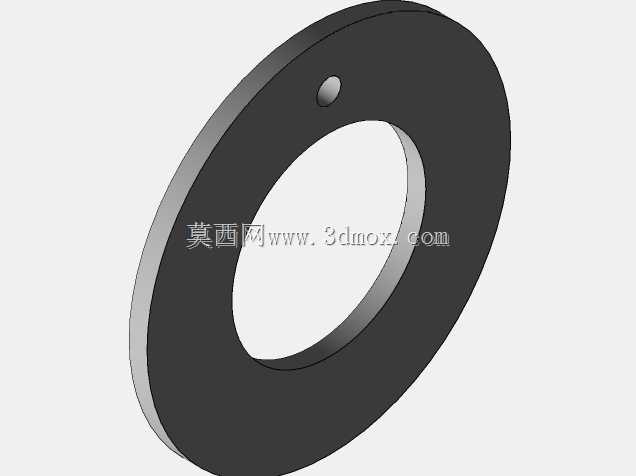

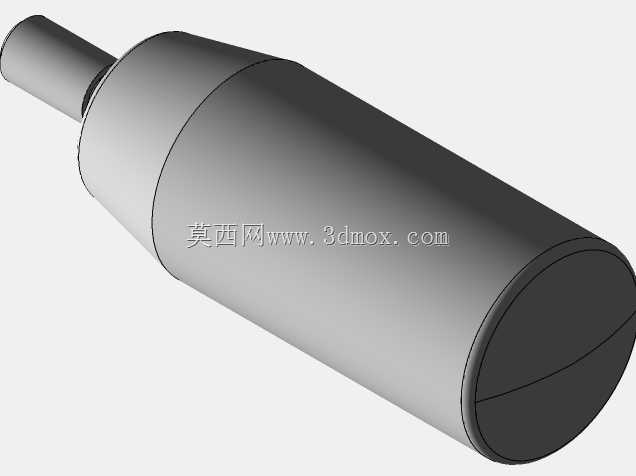

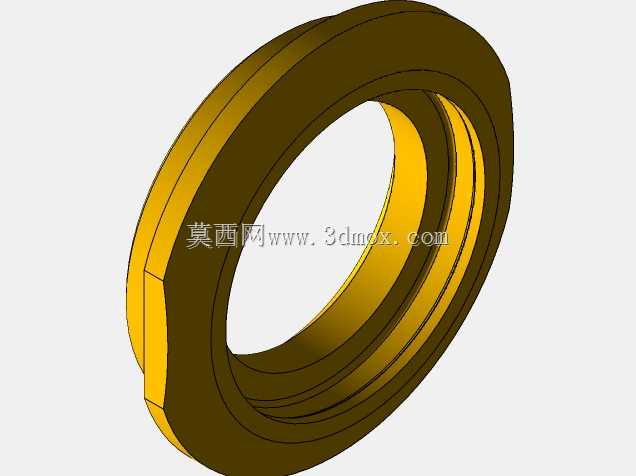

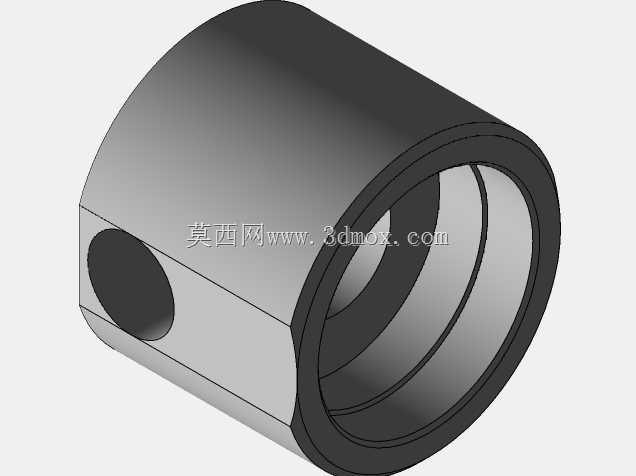

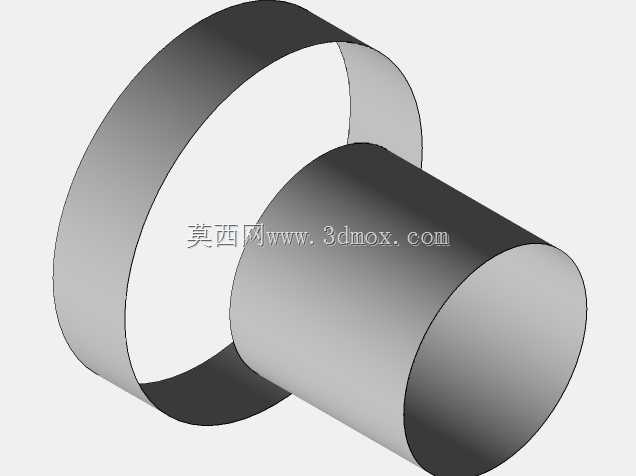

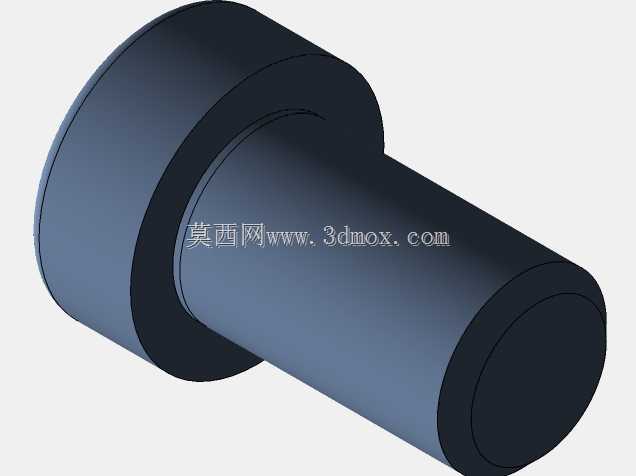

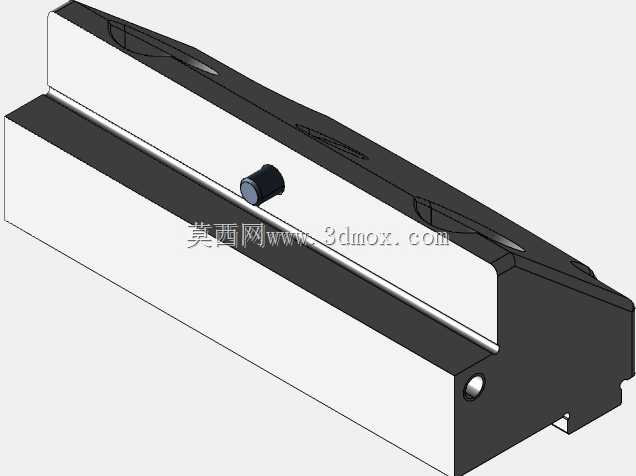

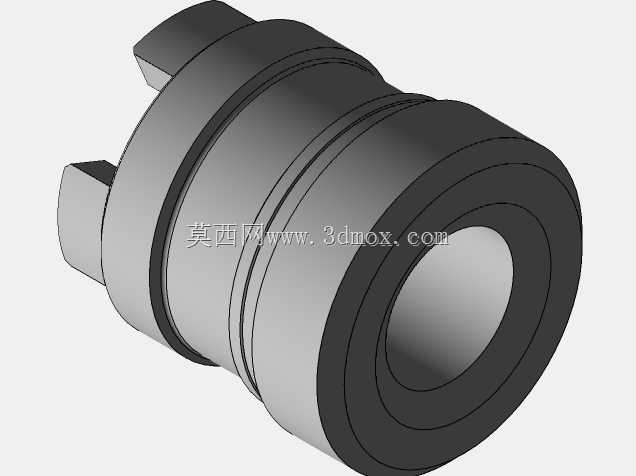

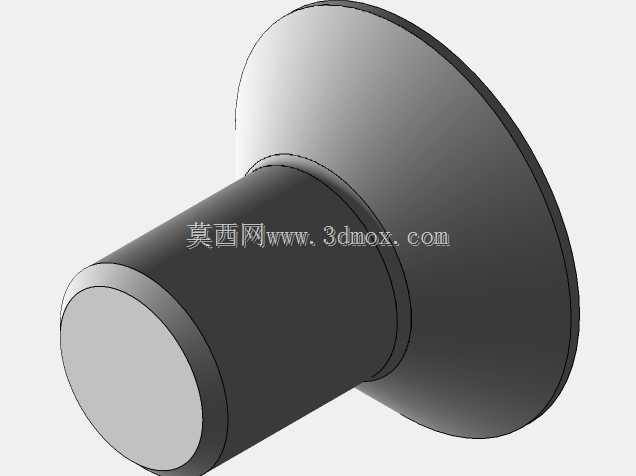

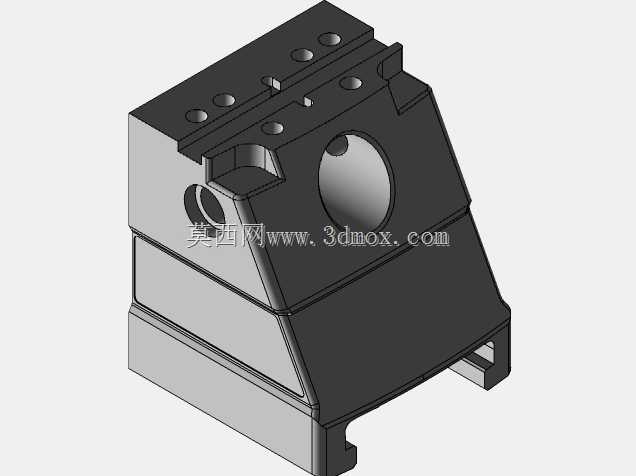

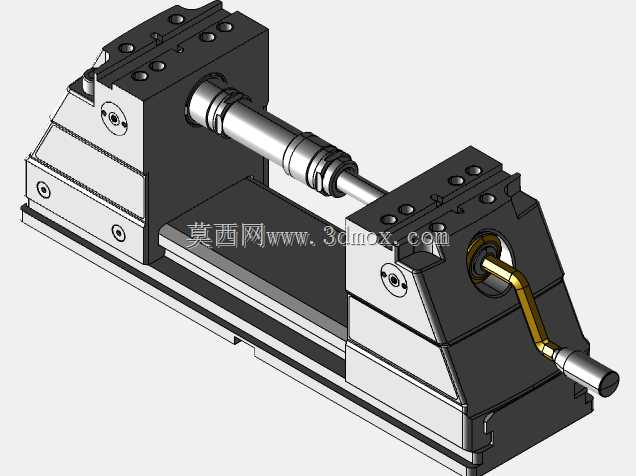

　　这套长条形夹持结构的建模重点，并不在单个钳口的复杂曲面，而在于把多个夹持单元沿长度方向连续布置后，整体刚性、定位一致性和安装边界如何同时成立。从外形看，主体呈狭长矩形，上层为连续压持面，下层为分层导向与承托结构，两侧形成对称的台阶轮廓，端部保留限位与装配过渡。这样的形态决定了它更适合安装在狭长工作台上，用于成排小件、条状零件或工序间工件的统一压紧，而不是承担重型锻件的大夹紧力作业。实际使用中，这类结构常见于轻型装配工位、检测工位、线路板辅助定位、小型材切断前固定，以及多工位同步装夹场景。若把它简单理解成普通虎钳的加长版，会忽略并列夹持带来的排布问题：每个夹持位的开口高度、导向间隙和压块行程必须保持一致，

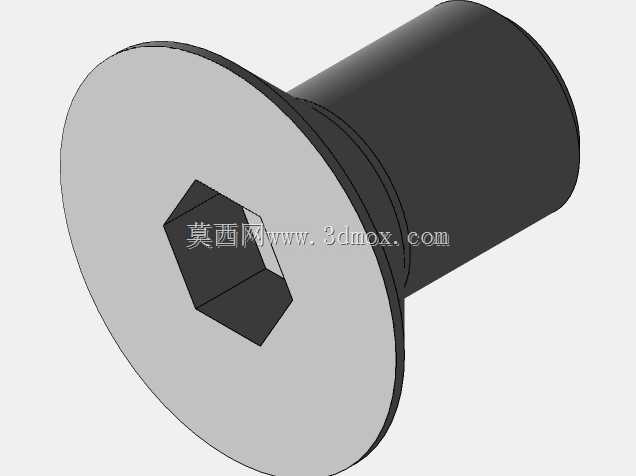

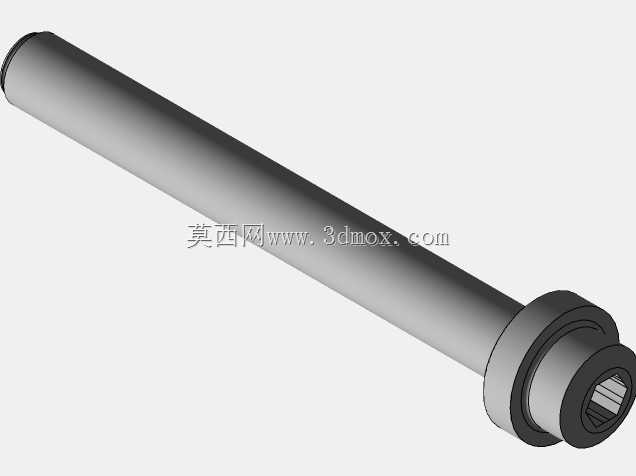

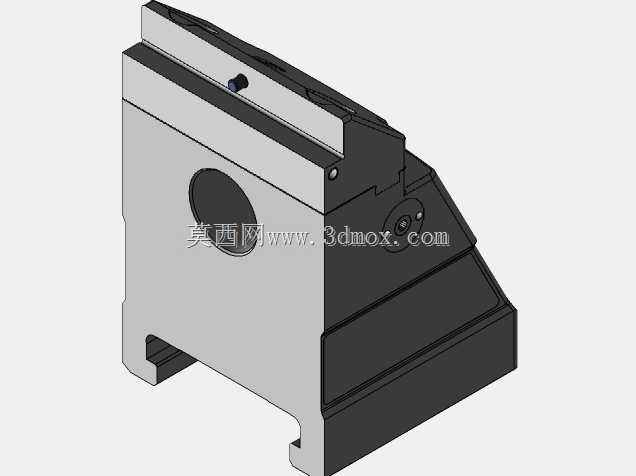

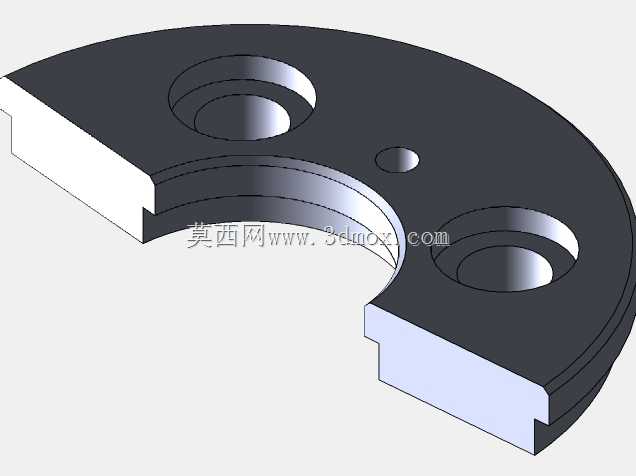

　　否则同一批次工件会出现压紧力不均、局部悬空或基准偏移。建模时先确定的是底部安装面，因为它决定整套结构与工作台的贴合关系。底部不是整块平板，而是通过分层凸缘形成安装避让区，既能减少大面积加工面，又能让紧固件沉入指定位置，避免上方压持动作与螺栓头部干涉。主体两侧的台阶并非装饰线条，上层台阶承担压块导向，下层台阶用于侧向定位和加强截面。狭长构件最容易出现的问题是中部刚性不足，尤其在多个位置同时受力时，底面会产生微幅翘曲。因此在结构处理上，内部壁厚过渡保持连续，转角处避免尖锐突变，外部则利用多层平行筋面提高抗弯能力。从三维模型可见，压持部分沿长度方向贯通，这种设计适合配合同步压条或分段压块使用。若工件宽度变化较大，

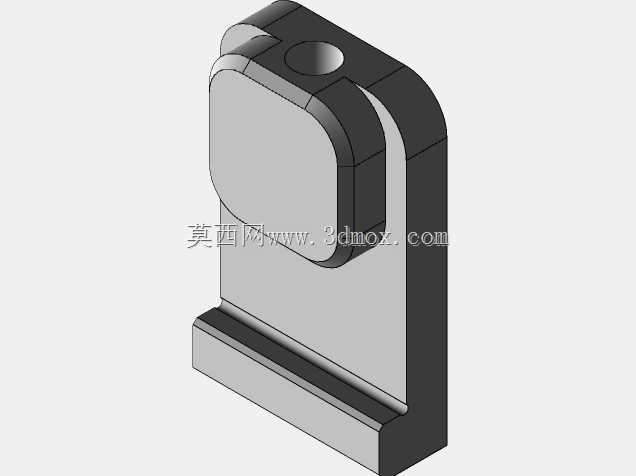

　　可在贯通槽内调整定位块位置；若工件厚度差异明显，则需要在压块下方增加等高垫片或更换不同行程的压紧元件。结构本身没有把所有功能都集成死，而是预留了改造空间，这对工装类设计很关键——现场工件规格往往会调整，完全封闭的结构后期很难适配。尺寸边界方面，长度方向是最敏感的安装参数。狭长主体在装入设备前，必须核对工作台T型槽间距、行程空间以及相邻机构的运动包络。宽度方向相对紧凑，适合并排布置多组，以形成更大的夹持阵列；高度方向则要关注压块抬起后的最高点，防止与上方刀具、检测探头或机械手末端发生碰撞。端部造型做了收束处理，既减少边角磕碰，也为工件上下料留出导入空间。在功能特性上，该结构强调的是稳定承托和重复定位，而非快速换型。

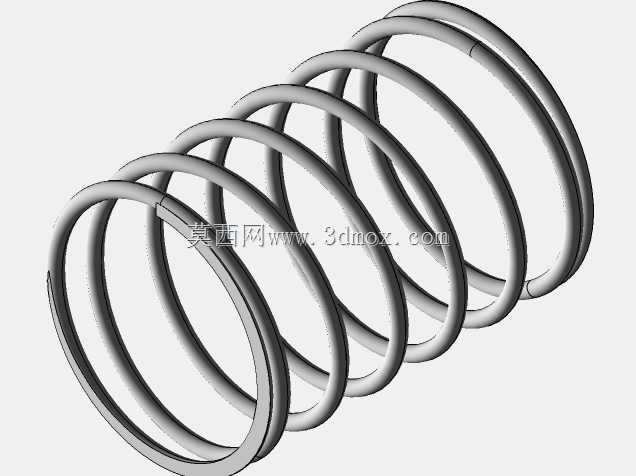

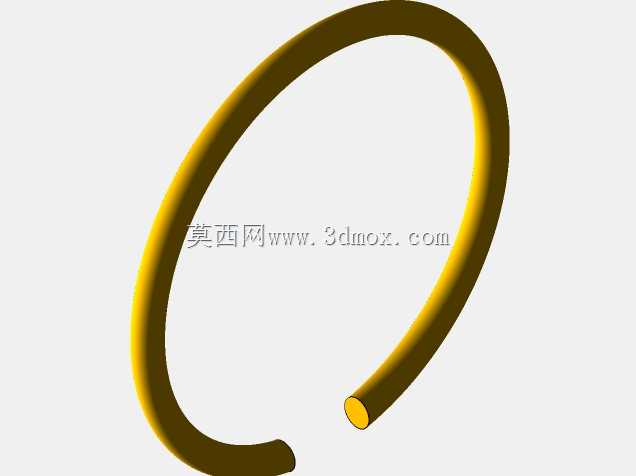

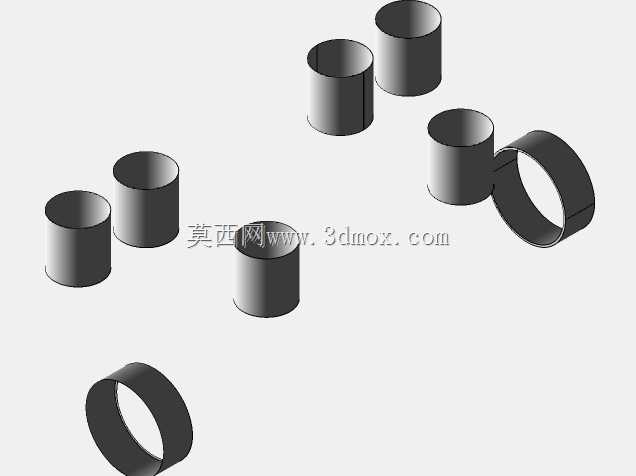

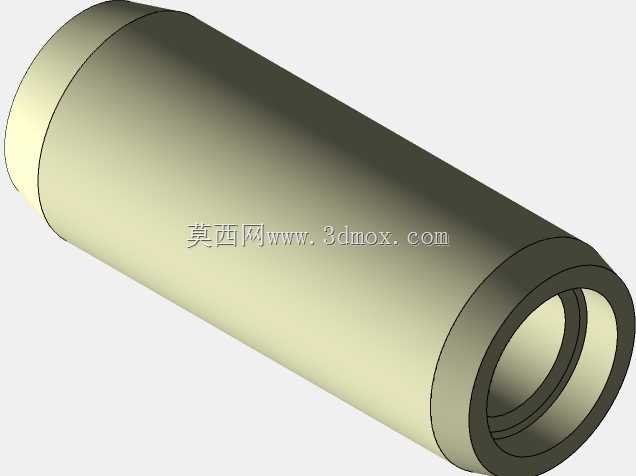

　　连续的上层平面可以作为工件的粗定位面，侧向台阶负责限制一个方向的自由度，压紧件再从上方完成最终固定。对于需要多件同时加工或同时检测的工序，这种排布能显著减少逐个装夹的辅助时间。若用于自动化产线，模型上的平直外轮廓也便于视觉系统识别取放边界，侧面规则平面可作为传感器检测或挡停机构的接触基准。设计思路上，先从工艺需求反推结构：工件需要几个支撑点、夹紧力作用点是否落在支撑区上方、切屑或灰尘能否自然排出、操作人员是否有空间伸手清理。长槽和分层结构在这方面有一定优势，切屑不易完全堆积在封闭腔内，但如果用于湿式加工，仍需在底部增加排屑孔或导流斜面。模型当前呈现的是主体框架，实际投产时还需配合弹性元件、紧固件、限位销和软质钳口垫。软质垫面用于避免划伤精加工表面，限位销则保证每次开合位置一致。对于需要防错的工位，可在一端加入不对称定位特征，使工件只能以唯一方向装入。这类细节虽然未在主体模型上全部展开，但在结构选型时必须提前考虑，否则后期加装会破坏原有刚性。从建模质量看，各层平行面、对称边线和端部过渡都比较规整，适合作为工装总图中的基础部件继续深化。它不是独立成品设备，而是一套夹持系统的核心承载件，后续设计应围绕它补充驱动方式、压块形式和安装接口。若采用手动操作，可在侧面布置凸轮或偏心压紧机构；若接入自动化线，则可在端部连接气动或液压驱动单元，但要重新核算整体受力和连接强度。
