安费诺RJ45网口连接器结构设计

　　这款RJHSE-5381属于板载直立式RJ45以太网连接器，主要用于PCB板上的网络通信链路搭建，常见于工业控制主板、交换机、服务器、网关设备以及嵌入式工控终端中。在实际设备布局里，它承担网线物理接入与信号导通的作用，前端弹片卡扣用于锁紧水晶头，避免设备运行过程中因振动、拉扯导致网线松脱，后端直插引脚则穿过电路板焊盘完成波峰焊或回流焊固定。

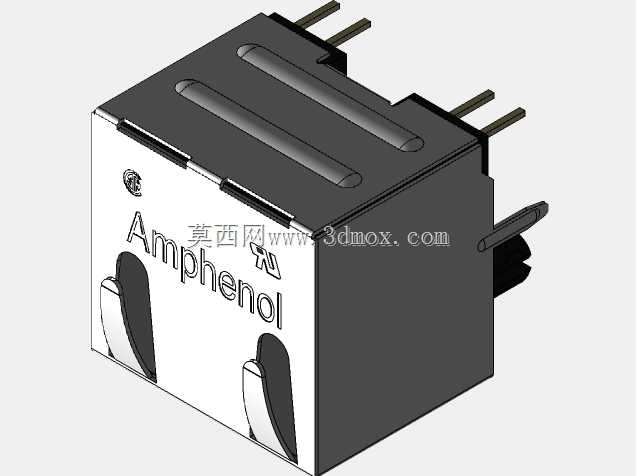

　　从结构上看，模型完整还原了金属屏蔽外壳、绝缘胶芯、接触端子以及侧边固定脚的配合关系。金属外壳采用多面包覆形式，一方面增强接口整体刚性，另一方面对电磁干扰起到屏蔽作用，适合在变频器、伺服驱动器周边等电磁环境较复杂的柜内使用。外壳顶部预留的成型凹槽与折边结构，对应冲压件的折弯与定位特征，在三维建模时需要重点控制折弯圆角、壁厚均匀性以及装配间隙。绝缘本体用于分隔各组端子，保证8芯信号之间的绝缘距离，同时为水晶头插入提供导向和支撑。

　　引脚采用直插排布方式，建模时需要严格对应PCB封装的孔位间距与引脚伸出长度。伸出过长会造成焊接后引脚顶到壳体或相邻元件，过短则容易出现焊锡浸润不足、虚焊风险。两侧的固定脚比信号引脚更粗，主要承受插拔力，将反复插拔产生的机械应力分散到电路板上，而不是全部由细信号引脚承担。这一点在选型和结构校核时非常关键：若设备需要频繁维护插拔网口，仅靠信号引脚固定的连接器很容易出现焊盘起翘、端子松动。

　　安装边界方面，该器件为顶部插线、底部焊接的立式结构，布局时要在前端预留水晶头插入和拔出的操作空间，上方不能被散热器、电容或结构筋位遮挡；后端引脚区域需与板上其他高大元件保持安全距离，防止焊接工装干涉。模型中外壳与胶芯的卡扣位置、端子伸出方向、定位柱尺寸都可直接用于干涉检查和设备开孔设计。外壳面板侧的轮廓决定了设备外壳网口开窗大小，若开孔过小会造成装配顶死，过大则影响屏蔽连续性和外观平整度。

　　设计思路上，这类连接器并不追求复杂运动机构，而是把可靠性集中在插拔寿命、焊点强度、屏蔽连续性和端子接触稳定性上。三维建模过程中，需要区分冲压金属件、注塑绝缘件和金属端子三类零件的建模方式：金属外壳适合用薄壁钣金思路处理折边和缺口，胶芯部分关注拔模斜度与筋位布局，端子则要保证细长形态下的位置度。装配体中还要检查水晶头插入行程，确认弹片避让空间、端子接触点位置以及锁扣回弹空间是否合理。

　　在工程选型阶段，这类模型可用于设备主板的堆叠评审、外壳开孔核对、连接器高度方向限高校核以及与周边电容、芯片散热片的间隙分析。对于结构工程师而言，网口连接器虽然属于标准件，但不同品牌在固定脚宽度、外壳长度、端子排布和屏蔽壳形状上存在差异，直接套用通用模型往往会导致样机装配时出现干涉。该模型按实物特征建立，能够帮助设计人员在图纸阶段发现板边距离不足、外壳开窗偏移、插拔方向与门体干涉等常见问题，减少后期改板和壳体修模次数。
