叉具防滑握持塑料手柄结构设计

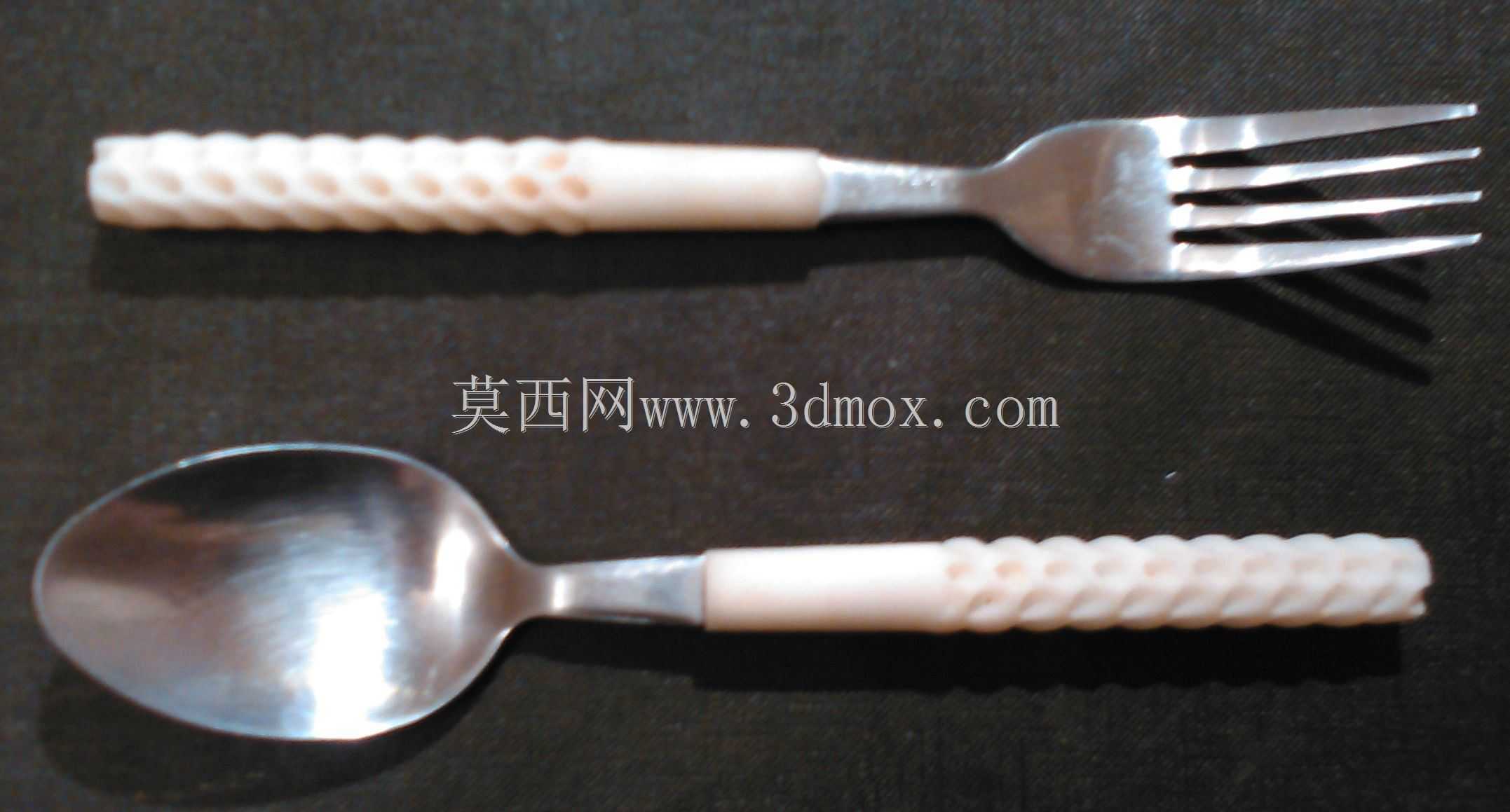

　　该塑料握持件主要配套手动叉具、餐叉或小型手持操作工具使用，核心作用是在操作者手部与金属叉体之间建立隔层，既避免金属杆直接接触手部带来的冰凉感与滑动风险，也通过表面连续起伏的凹凸结构提升握持摩擦力，在沾有水渍、油污或佩戴薄手套作业时仍能保持稳定的操控力。从实际使用场景看，这类手柄常见于餐饮分餐叉、户外便携餐具、实验室取样叉以及小型手动工装夹具，长期承受反复插拔、扭转与径向握压力，因此结构设计不能只追求外观造型，必须兼顾受力连续性与成型工艺可行性。

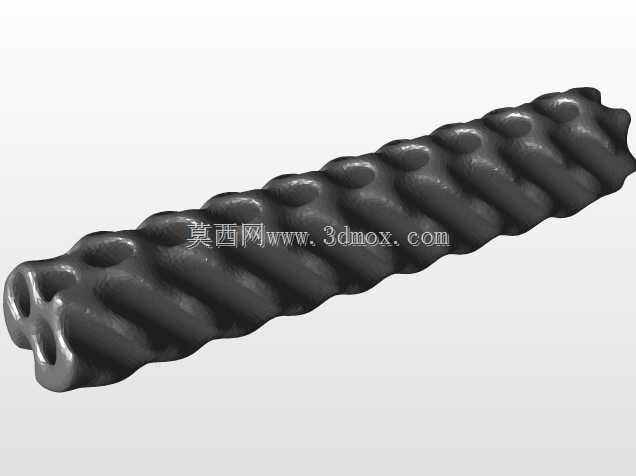

　　模型整体为长条形中空套体，内部预留与叉杆配合的安装孔位，端部开孔用于穿入金属叉身，安装边界以叉杆外径与插入深度为控制基准。设计时先确定手柄总长与握持区跨度，使成人四指能够完全覆盖主要防滑段；再沿轴向布置连续的波浪形凸起与凹陷，凹陷位置对应手指自然弯曲后的指腹贴合区，凸起则形成相邻指节之间的限位挡边，防止手在施力推进或扭转时沿杆向滑移。表面的凹坑并非装饰纹理，而是与波浪曲面连续过渡，进一步增加指腹接触时的法向摩擦阻力，同时减少实体材料堆积，降低注塑冷却时的缩痕风险。

　　从结构受力角度看，手柄最薄弱的位置通常在端部与金属杆配合的入口处。叉具在使用中会受到侧向撬动，若端部壁厚突变或过渡圆角过小，应力集中会导致塑料口部开裂。因此模型在端部采用加厚环壁，并在内外壁之间设置平缓过渡，使插拔力和弯曲力矩能够沿周向均匀扩散。握持中段虽然壁厚相对均匀，但由于表面存在深凹纹理，建模时需要保证凹坑底部仍有足够壁厚，避免成型时出现短射或局部强度不足。中空内腔不宜做成等径直孔，而应根据叉杆装配形式设置限位台阶或轻微锥度，既方便压装，又能控制插入深度，防止手柄在长期使用后发生轴向窜动。

　　三维建模过程中，这类零件适合先建立中心轴线与外形控制骨架，再以扫描或放样方式生成主体曲面。波浪形防滑纹需要沿轴向规律排布，但不能简单使用完全相同的阵列特征，因为首尾区域与中段的受力状态不同：靠近端部的纹路过深会削弱装配口强度，靠近末端的纹路则需要考虑手掌根部抵靠时的舒适度。因此各段凸起高度、凹陷半径和节距应做渐变处理，在保证视觉连续性的同时优化局部刚性。表面凹坑与主波浪面相交处必须保留圆角，圆角方向要与脱模方向一致，否则模具加工时会出现细小清角，量产时容易产生飞边或应力发白。

　　安装配合方面，手柄与金属叉杆之间可采用过盈压装、粘接或辅助销钉连接。若采用过盈配合，内腔直径需根据塑料收缩率和金属杆公差预留压缩量，过盈量过小会松动，过大则会在压装时撑裂端部。手柄外轮廓的最大径向尺寸决定了手部握持包络，设计时应控制在适合多数使用者抓握的范围内，过粗会导致拇指与食指无法形成有效环抱，过细则会降低抗扭能力并削弱塑料结构强度。端部外缘应做圆滑倒角，避免手部快速滑动时被棱边划伤。

　　在模具成型层面，该零件外表面存在大量沿周向起伏的特征，分型面需要沿波浪轮廓的最大投影线布置，以减少侧向抽芯复杂度。若内部安装孔为盲孔或带台阶结构，型芯需要有足够拔模斜度，保证顶出时不会拉伤内壁。壁厚设计应尽量均匀，防滑凸起处通过外凸而非内凹加厚来实现，凹陷处则通过外部曲面下沉形成，这样可以保持内表面相对平滑，避免冷却不均导致的变形。对于需要反复消毒清洗的餐饮或实验室场景，外表面所有纹路之间应避免形成封闭窄槽，以减少污渍残留并便于刷洗。

　　从选型角度看，该手柄结构适合采用具有一定韧性和表面摩擦系数的热塑性材料，材料需兼顾抗冲击、耐清洗剂腐蚀和适度刚性。若用于食品接触场景，还需要在结构细节上避免尖锐死角，并确保纹理深度不会积存残渣。模型所体现的设计思路并不是单纯增加防滑颗粒，而是通过连续曲面、指位凹陷和端部加强环的组合，在握持舒适性、传动可靠性和注塑工艺性之间取得平衡。对于手持工具开发者而言，这类结构可以直接作为手柄方案参考，再根据具体叉杆直径、握持长度和载荷条件调整内腔尺寸、纹路节距与端部壁厚。
