双段折返式金属板阁楼楼梯结构

　　该结构针对室内高差连接需求展开，常见于阁楼、夹层、设备平台、小型仓储隔层以及紧凑型作业空间。与直跑梯相比，双段折返布置能够在有限投影长度内完成较大提升高度，把通行路径压缩到更可控的占地范围内；同时中间过渡平台为人员换向、短暂停留和物品搬运提供缓冲，降低连续踏步带来的疲劳感。实际使用中，这类楼梯不仅承担日常上下通行，也会在检修、物料转运、空间分隔等场景中反复受力，因此建模重点不只是外观，而是把梯梁、踏步、平台和支撑边界之间的传力关系表达清楚。

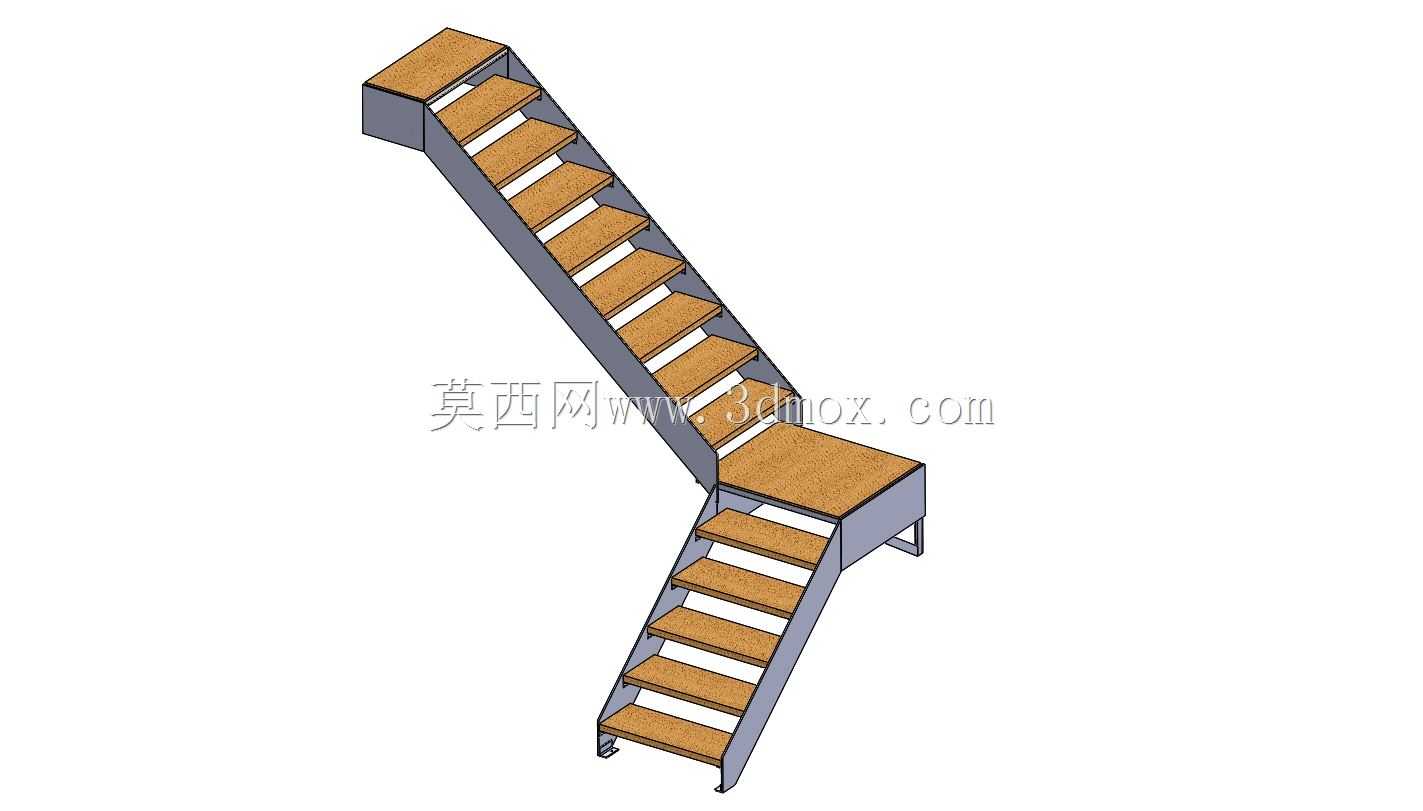

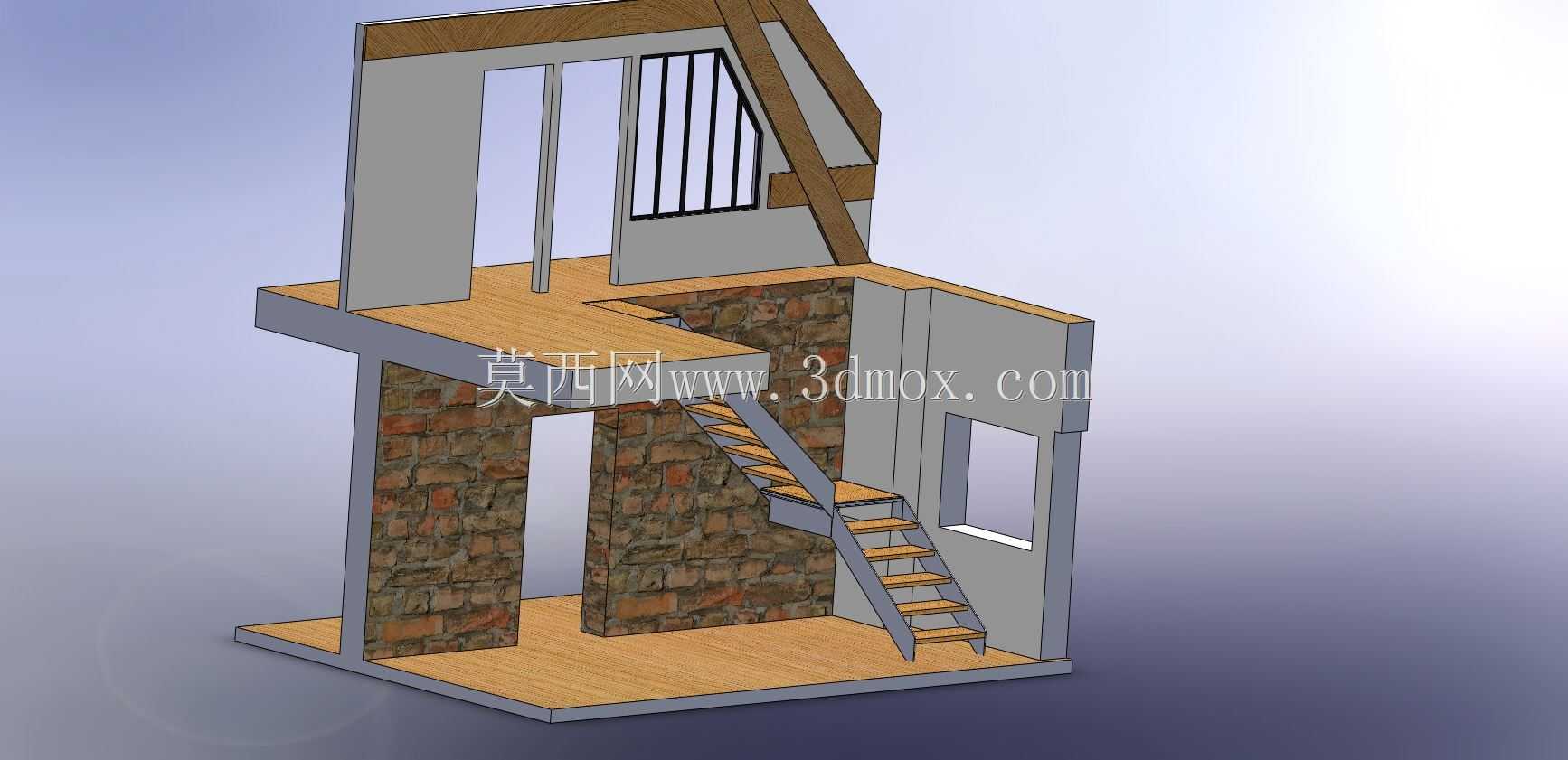

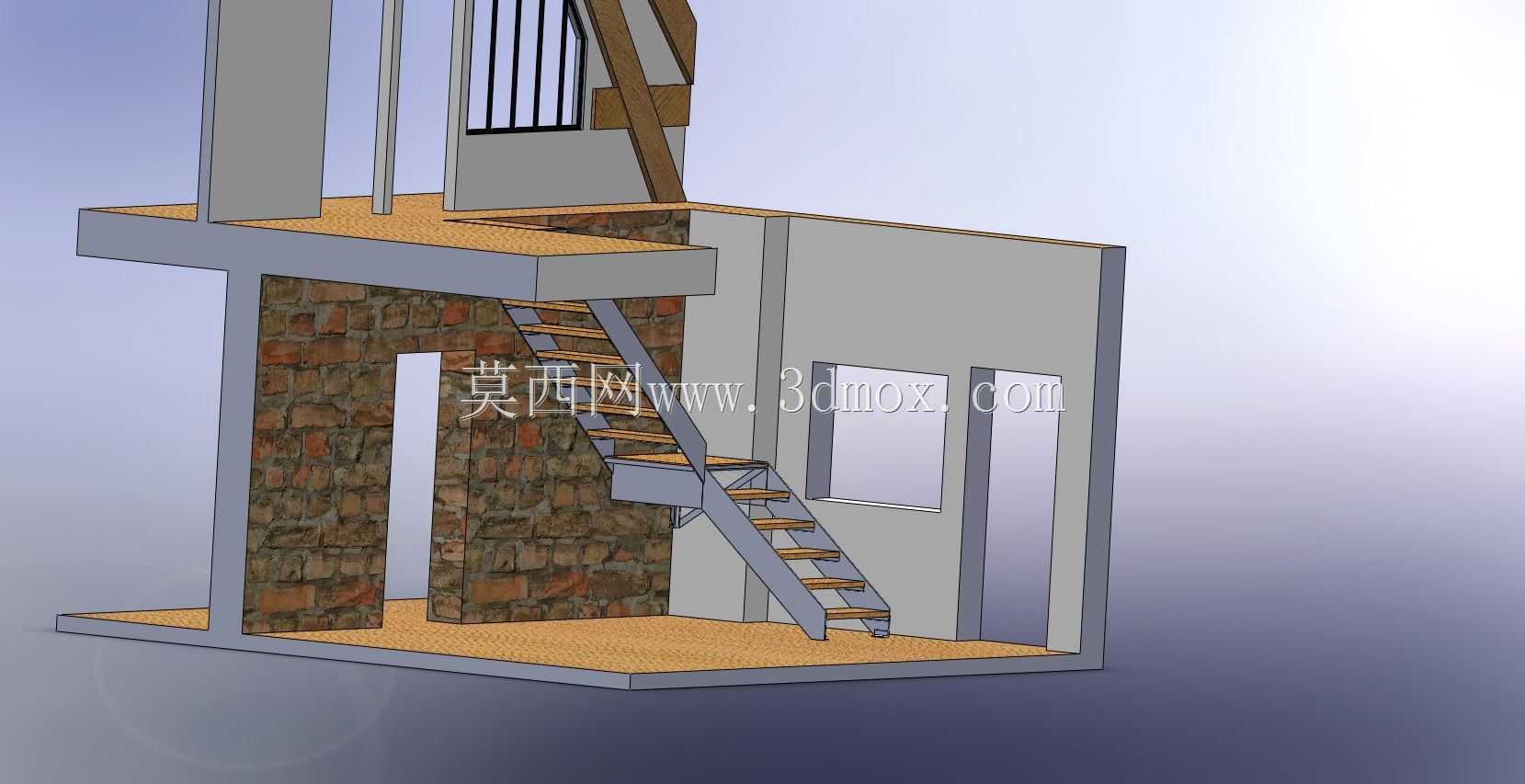

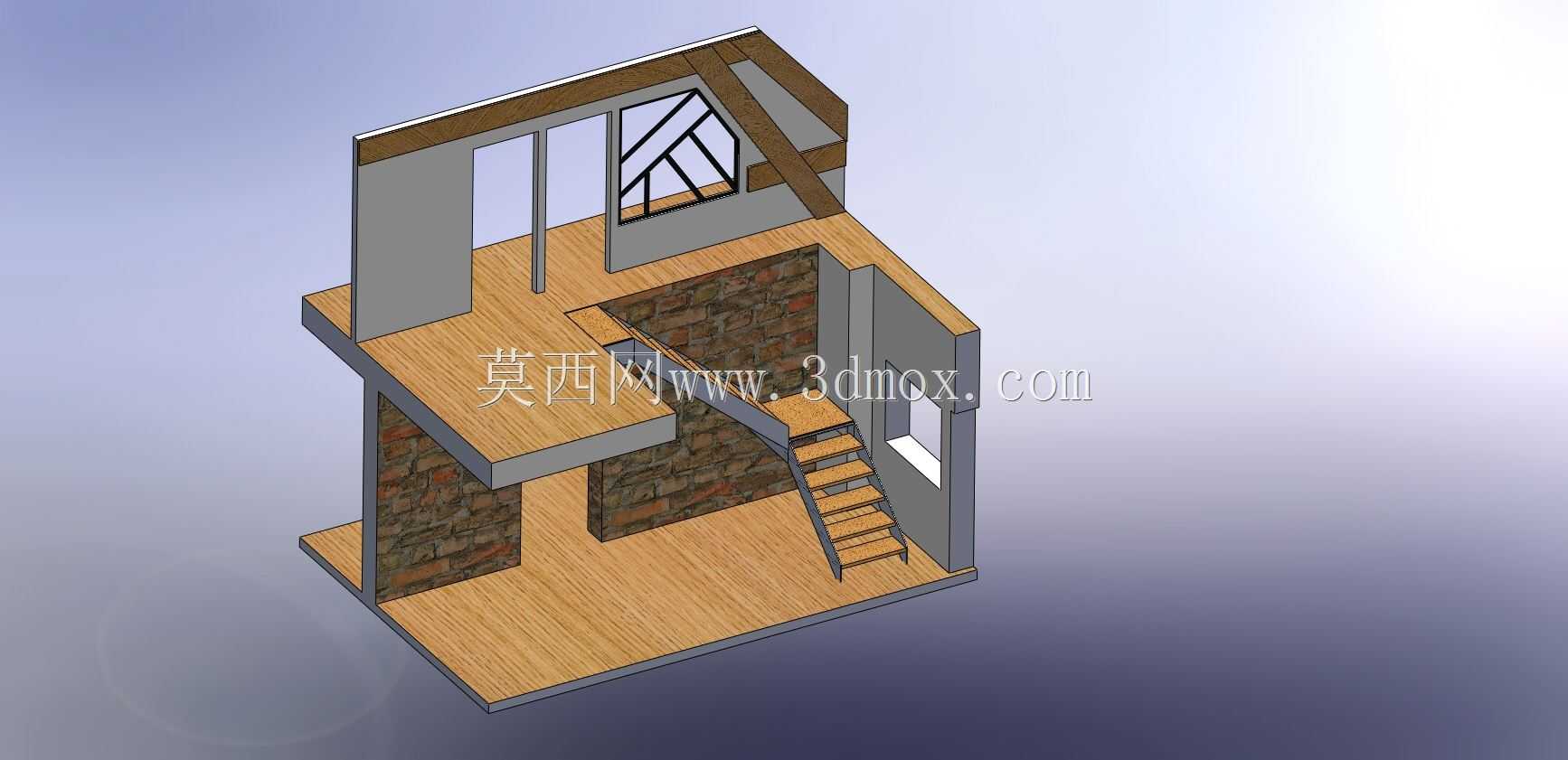

　　从外形看，整梯由两段倾斜梯梁、若干踏步板、顶部连接平台、中间折返平台以及底部支撑组成。踏步表面采用平板式结构，边缘与梯梁形成稳定连接，适合金属板折弯或焊接成型。梯梁作为主要承重构件，沿梯段方向连续布置，承担由踏步传来的竖向荷载，并将其传递至上下两端的结构边界。上部梯段与阁楼或平台边缘相接，下部梯段落位于地面或基础面，中间平台则把两段梯梁在空间上衔接为整体。建模时需要特别控制梯梁中心线、踏步前缘线和平台标高的一致性，避免在换向位置出现踏步高度突变或通行净宽不足。

　　尺寸组织上，应先确定总提升高度、楼梯间可用长度和宽度，再反推踏步数量、踏面深度与踢面高度。折返方案的优势在于可以把单段梯梁长度缩短，使板件加工、运输和现场安装更加方便；但设计时必须预留中间平台的结构厚度以及上下梯段之间的安全间隙。若上部入口靠近楼板边缘，顶部连接段需要与阁楼梁、平台边框或预埋件形成可靠搭接；若底部落在混凝土地面，则应考虑地脚板、膨胀螺栓或焊接垫板的安装空间。三维模型中把这些边界条件直接建出，比单纯绘制几何外形更有利于后续校核干涉和出图。

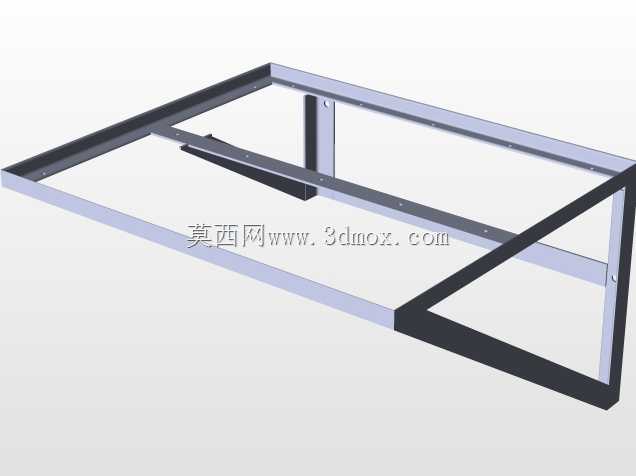

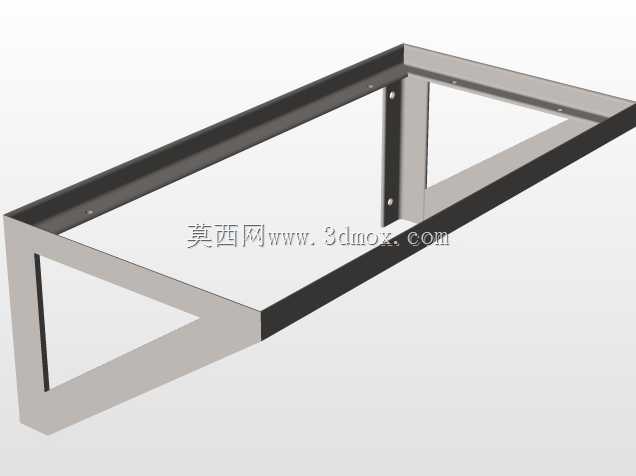

　　设计思路上，这类金属板楼梯强调简洁、可制造和易安装。梯梁可采用钢板折弯、型钢焊接或板材拼焊形式，踏步板可通过折弯边提高局部刚度，减少薄板在踩踏时的变形和噪声。中间平台不宜只作为视觉过渡，而应在结构上承担梯段侧向约束作用，使两段梯梁在平面外方向形成稳定联系。对于需要频繁搬运物品的场景，平台转角处应保持足够净宽，支撑腿位置也应避开主要通行轨迹。若现场墙面可利用，靠墙一侧还可增加固定点，以减小梯段晃动；若处于独立位置，则需通过底部支撑和平台框架保证自身稳定性。

　　从建模细节看，梯梁与踏步的连接位置应保持规则阵列，便于批量生成工程图和明细。每一级踏步的前缘应在同一斜面上，平台处的首末踏步需要单独处理，不能简单沿用阵列参数。上部和下部连接端的板件厚度、螺栓孔位、焊接边以及支撑腿长度，都应结合现场地面高差和阁楼结构标高进行调整。对于钢结构件，还需在折角、焊缝集中区和连接孔周边预留合理的工艺空间，避免模型外观成立而实际无法加工。

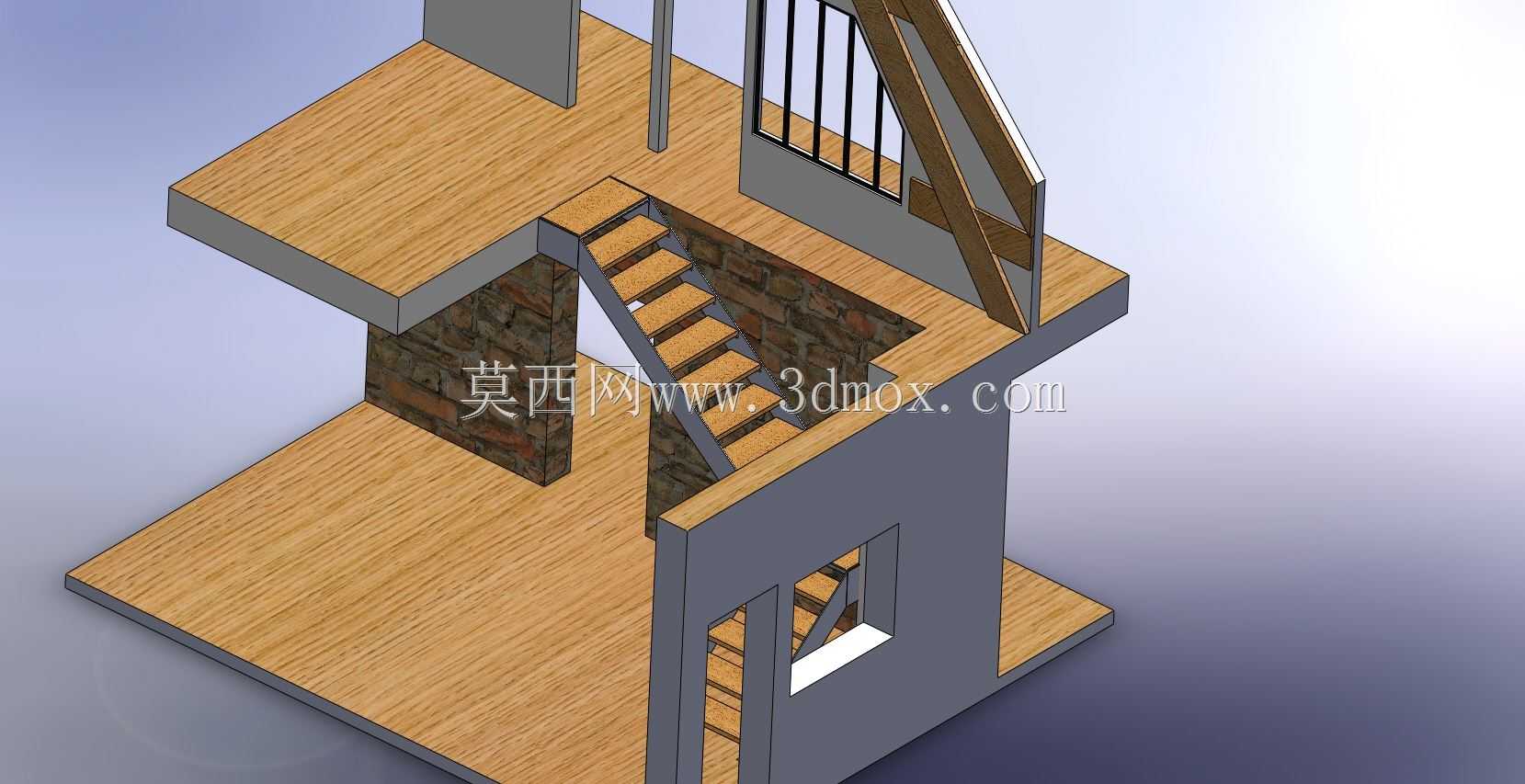

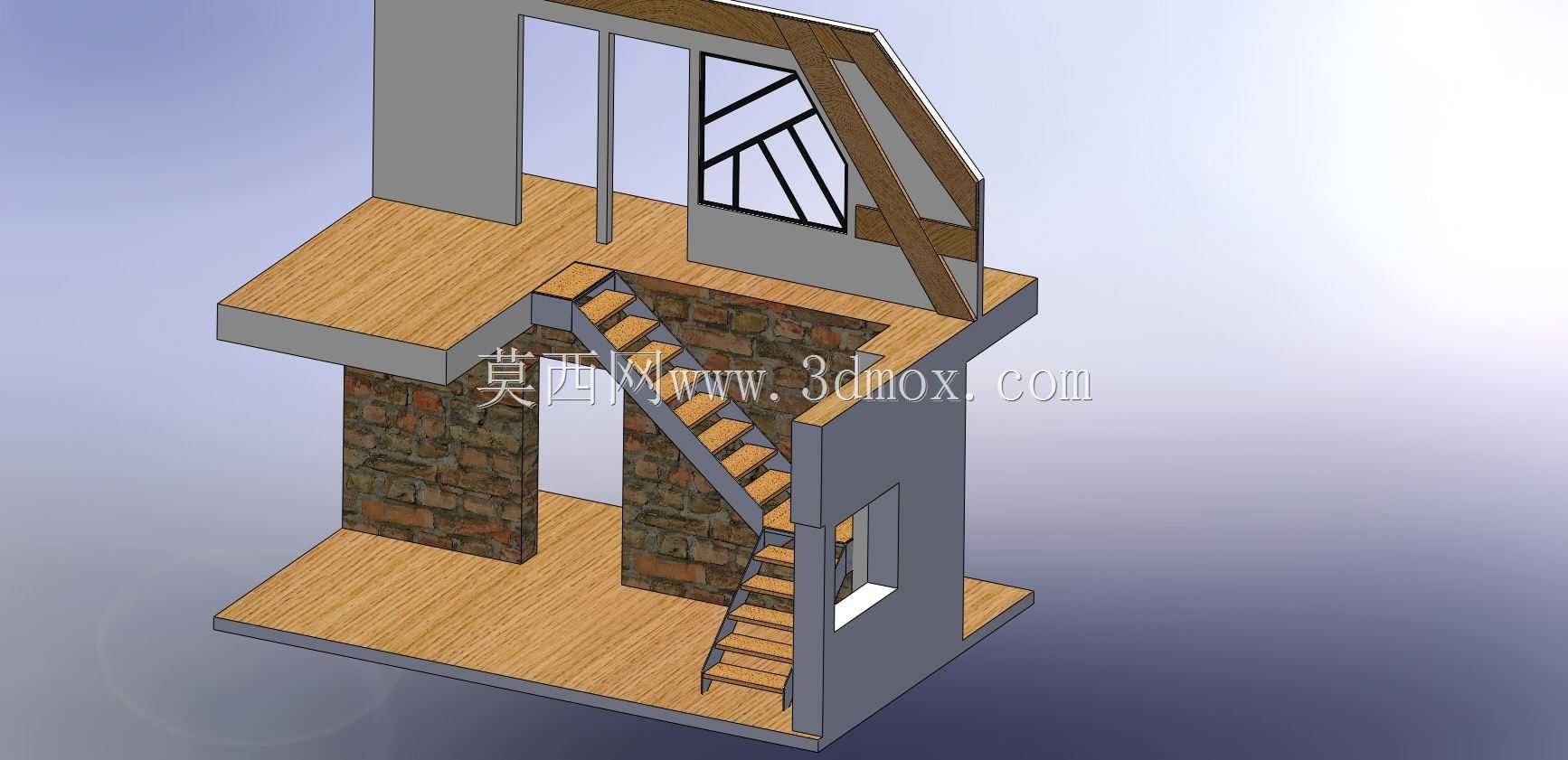

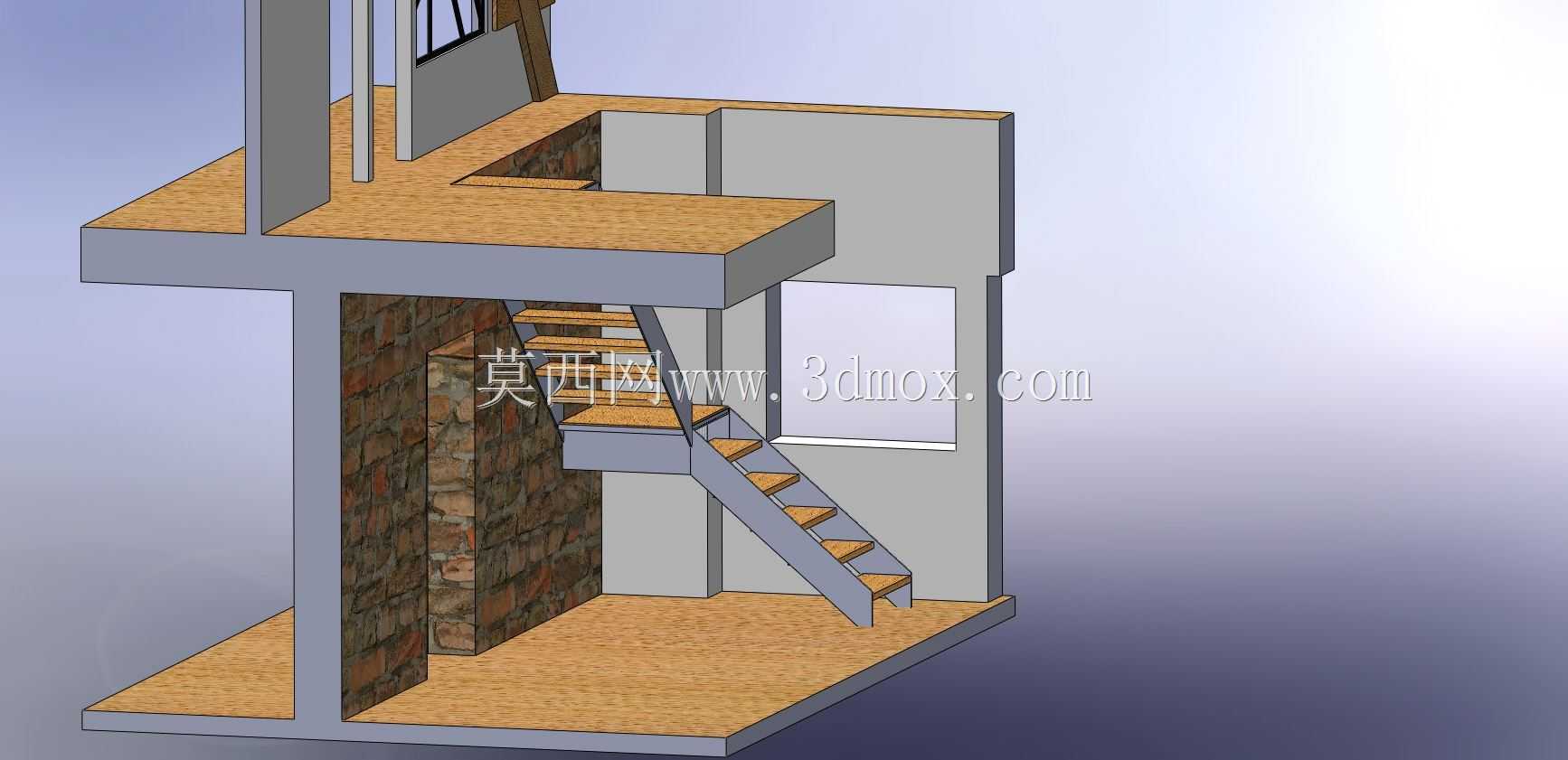

　　在应用层面，该结构适合作为空间紧凑条件下的固定通行设施。它不像大型建筑楼梯那样需要复杂的装饰构造，更偏向功能性金属构件：工厂夹层取货、工作室阁楼进入、设备维护平台登高、库房隔层日常通行都可采用类似思路。通过三维模型，可以直观检查梯段倾角、踏步排布、平台换向、支撑腿落点以及与周边墙体、楼板的关系，提前发现碰头、踩空、安装面不平等问题。对结构设计和建模人员而言，真正有价值的不是把楼梯画成连续斜面，而是把每一块板、每一个连接边界和安装顺序落实到可制造的构件层级。
