SOT23封装PESD5V0L2BT瞬态抑制二极管

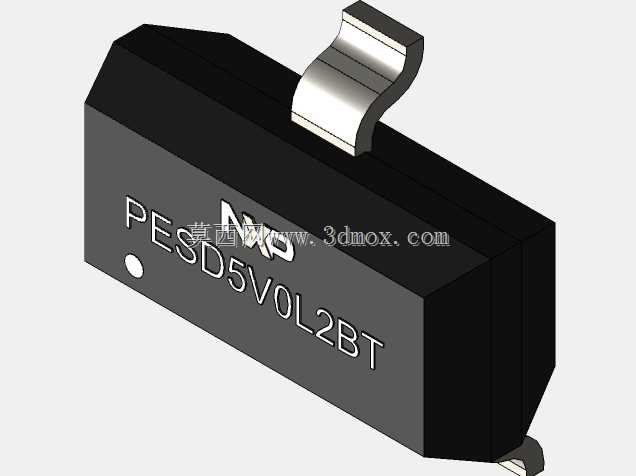

　　在消费电子、工业控制板卡以及车载电子模块的端口防护设计中，瞬态抑制二极管是抑制静电放电、浪涌脉冲最常用的无源保护器件之一。这款PESD5V0L2BT采用SOT-23贴片封装，本体为黑色环氧塑封结构，三个鸥翼形引脚从封装两侧引出，其中单侧单引脚、另一侧双引脚的排布完全符合SOT-23的标准焊盘定义，可直接适配常规PCB footprint，无需额外修改封装库。从三维结构上看，器件本体顶面丝印包含品牌标识与完整型号代码，圆点标记对应引脚1，用于生产装配时的极性识别，避免回流焊后出现反向贴装的功能性失效。引脚采用镀锡铜合金材质，弯折弧度与共面度严格遵循贴片元件的工艺要求，既能保证焊锡浸润时的爬升空间，

　　也能在PCB受温度形变时提供一定的应力释放余量，减少焊点开裂风险。在实际电路应用中，该器件通常并联在USB、HDMI、按键、传感器信号等敏感IO线路与地之间，正常工作状态下其漏电流极低，不会对高速信号的眼图、电平阈值造成明显影响；当端口遭遇静电接触放电或系统级浪涌冲击时，器件会在纳秒级时间内进入低阻抗钳位状态，将瞬态高压限制在后级芯片可承受的安全范围内，同时把浪涌能量通过地平面泄放，脉冲结束后自动恢复高阻截止状态，无需更换维护。结构设计层面，封装内部的硅基TVS芯片通过导电胶与引线框架绑定，金线键合完成电极连接，外部环氧塑封料具备UL94 V-0级阻燃特性，可适应常规无铅回流焊的高温曲线。三维建模过程中，

　　重点还原了引脚的精确弯折角度、本体倒角、丝印位置以及引脚末端的共面公差，这些细节直接决定了PCB装配阶段的钢网开口设计、吸嘴匹配以及AOI检测程序的编写。对于结构工程师而言，该器件的三维数模可用于板卡布局阶段的干涉检查，确认其与周边屏蔽罩、连接器、外壳筋位的安全距离；对于硬件工程师，封装尺寸的准确性是保证DFM可制造性的基础，避免因引脚间距、本体高度偏差导致贴片偏移、立碑等焊接缺陷。在便携式设备设计中，SOT-23封装的小体积优势尤为明显，其占用的板面空间远小于直插封装器件，同时标准化的卷带包装方式可兼容高速贴片机，大幅提升量产装配效率。在车载环境的严苛温度循环、振动测试条件下，该封装的机械强度也能满足AEC-Q相关可靠性要求，

　　为车身控制模块、信息娱乐系统的端口提供持续的静电防护。建模时对引脚根部的塑封包裹区域做了精确还原，这部分结构是影响焊点可靠性的关键区域，仿真分析中可据此评估温度循环下的焊点应力分布。整体来看，这款器件的三维模型不仅是外观结构的数字化呈现，更是连接电路设计、PCB布局、可制造性审查与整机结构验证的关键数据载体，能够帮助研发团队在项目早期阶段发现封装匹配、空间干涉等潜在问题，缩短打样迭代周期，提升产品一次通过率。
