APEM四位直插式拨码开关结构设计

　　在工业控制板卡、测试仪器、嵌入式设备的硬件设计里，这类四位琴键式拨码开关是很常见的地址配置元件，它不需要外接软件交互，直接通过硬件通断组合给主控IO口提供电平信号，用来设定设备站号、功能档位、参数阈值。这款DPL04V属于APEM旗下的经典侧拨直插系列，红色绝缘基座搭配白色拨柄，引脚采用2.54mm标准间距设计，能直接适配绝大多数通用PCB的焊盘布局，不需要额外定制开孔或者转接座。

　　从实际选型角度看，这类拨码开关最核心的指标是接触可靠性与操作手感。它内部采用滑动式接触结构，每一位开关对应独立的两引脚回路，拨柄推到ON位置时内部弹片将两引脚连通，推到另一侧则断开，四个独立位可以组合出16种二进制编码状态，足够覆盖小型分布式设备的地址配置需求。日常在产线调试、现场运维场景里，工程师不需要连接上位机，用指尖就能直接拨动拨柄修改配置，相比软件写入参数的方式，它的状态完全可视化，排查故障时一眼就能确认当前硬件配置，不会因为程序跑飞或者存储异常丢失配置。

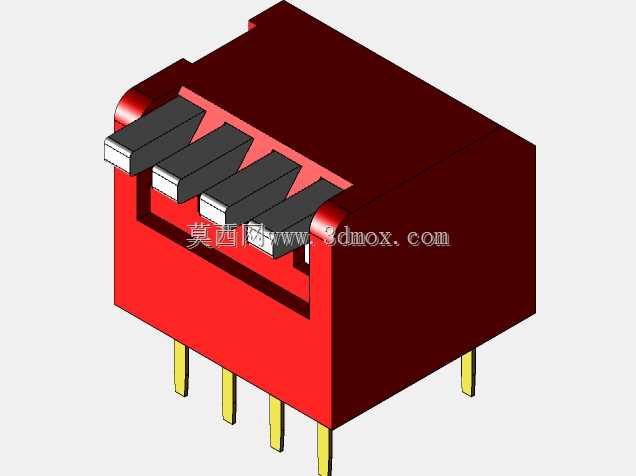

　　做三维建模的时候，首先要卡准安装边界：它的本体宽度对应四个2.54mm引脚位，总宽度约10.16mm，长度方向从基座前端到引脚末端要预留足够焊接空间，高度方向拨柄凸起于基座顶面，布局时要注意周边元件不能干涉拨柄的滑动行程，尤其是旁边布置电解电容、接线端子这类较高元件时，要留出至少3mm的操作空间，方便用指尖或者镊子拨动。引脚是直插式镀金铜针，建模时要还原引脚的倒角与长度，焊盘伸出PCB背面的长度控制在1.5mm左右，符合波峰焊的工艺要求，避免引脚过长触碰机箱壳体造成短路。

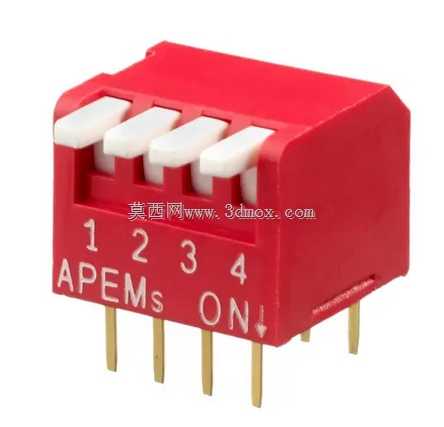

　　外壳部分用的是红色阻燃工程塑料，建模时要注意基座侧面的脱模斜度，还有顶面印字的凹陷细节：数字1到4对应每一位的编号，下方APEM标识与ON箭头明确指示导通方向，这些细节在做整机装配校验时很重要，能避免生产时把开关方向焊反。四个白色拨柄的行程约2mm，每个拨柄两侧有定位卡槽，拨动到两端位置时有明显的段落感，建模时可以做出拨柄不同位置的状态，用来模拟实际配置时的外观。

　　在不同行业的应用里，这类开关的适配场景很广：电力仪表里用它设置通讯地址，安防报警设备里用它设定防区编号，工控模块里用它选择通讯波特率，甚至在一些老式数控机床的操作面板上，也会用它做功能模式切换。它的工作温度范围宽，接触电阻低，抗振动性能优于贴片式轻触开关，在有轻微震动的工业环境里不会出现误触发或者接触不良的问题。设计PCB封装时要注意，它的两排引脚分别对应每一位的两端，不要把相邻位的引脚走线短接，电源与信号引脚之间要保留合适的绝缘间距，基座底部可以做轻微的凸起定位，贴合PCB表面时不会压住周边走线。

　　从结构设计思路来看，这款开关把所有活动结构都包裹在红色基座内部，只有拨柄露出顶面，既可以防止灰尘进入内部接触区，也能避免运维时误碰到引脚造成短路。引脚采用对称排布，即使第一次使用的工程师也能快速确认接线逻辑，每一位的编号丝印直接做在本体顶面，不会因为长期摩擦脱落，比贴标签的方式耐用很多。做整机三维装配时，要把开关的模型放到PCB库中统一管理，设置好原点在第一引脚位置，方便布局时快速抓取对齐，同时要导出干涉检查体，确保外壳、散热片等结构件不会压到拨柄，预留出运维时的操作空间。
