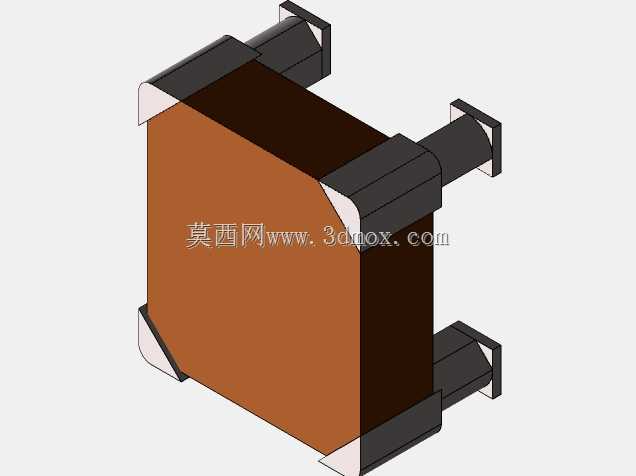

四引脚贴片式安全电容三维结构

　　在高密度电子装联场景中，板级空间往往被压缩到毫米级，传统插件电容的引脚占用与焊接高度已难以满足轻薄化设备的布局要求。这款四端贴片安全电容的三维结构，正是围绕表面贴装工艺与安全检测需求建立的数字化表达，可直接用于PCB布局校核、装配干涉检查以及整机内部空间规划。模型还原了器件本体、四个焊接端子与顶面标识区的相对关系，结构工程师在导入EDA或机械装配环境后，能够准确判断器件与周边屏蔽罩、连接器、散热片之间的安全距离，避免因封装轮廓偏差导致回流焊后产生桥连、立碑或机械顶碰。

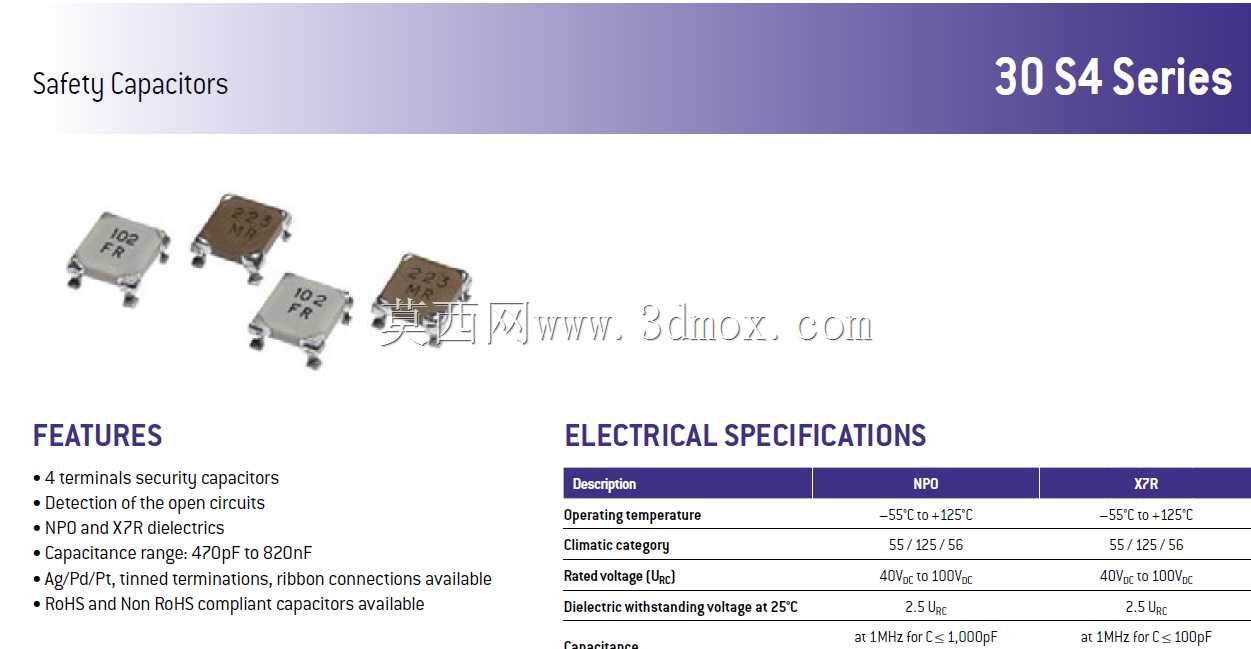

　　从实际用途看，这类器件常用于需要开路状态识别的安全回路中。与两端电容相比，四端结构能够把元件内部连接状态引入检测路径，使系统在电容发生异常断开时获得可识别的电信号变化，而不是简单表现为容量消失。它在电源输入端口、保护监测模块、工业控制板卡以及需要功能安全确认的消费电子中具有明确价值。三维建模时没有把它简化成普通方块电容，而是保留了四个端子的独立位置、本体侧面的阶梯轮廓以及顶面丝印区域，这对后续生成贴片坐标、钢网开口建议和视觉检测基准都有直接帮助。

　　器件本体采用低矮矩形SMD外形，端子沿本体两侧底部分布，形成稳定的贴装支撑面。建模时需要特别关注端子外伸长度与底面共面性：外伸量决定焊盘在PCB上的延展范围，共面性则影响回流焊过程中每一个端子是否能够同时接触锡膏。若只按标称长宽高绘制而忽略端子根部圆角和侧面收边，装配仿真中会出现器件悬浮或端子与焊盘错位的假象。该模型把这些细节纳入实体表达，使结构评审能够提前发现焊盘设计过窄、器件间距不足或测试点被遮挡等问题。

　　设计思路上，安全电容并不追求夸张的外形，而是强调可靠性、可检测性与自动化装配兼容性。顶面标识区用于标示材料系列、容量或批次相关信息，模型保留该平面区域，便于在渲染图或装配说明中呈现识别方向。四个端子的排布使取放吸嘴能够作用于本体中央平整区域，贴装设备的吸嘴不会压到边缘端子；同时，对称的端子布局也有助于在回流焊温度曲线作用下平衡熔融锡膏的表面张力，降低器件被单侧拉力拉起的风险。对于需要双面回流的板卡，这种低矮、重心贴近板面的器件比高立式元件更能耐受二次过炉时的振动与热冲击。

　　在安装边界方面，结构设计应围绕器件占用包络、焊盘禁布区和返修操作空间共同设定。三维模型给出的本体轮廓可用于确定相邻元件的最小间距，端子下方则需要保留与焊盘匹配的铜箔区域；在器件正下方不宜布置过高的测试点或裸露走线，以免焊接后形成隐性接触。若板卡附近存在金属外壳或导热垫，还应依据本体顶面高度预留绝缘间隙，避免装配压力直接压在电容表面。对于维修工位，四端器件比两端器件更依赖热风返修与镊子夹持空间，布局时在器件两侧留出适度操作区，可减少返修时伤及周边阻容件的概率。

　　从材料与电气配合的角度，这类安全电容可适配不同介质体系，工作温度范围、容量区间和耐压能力由具体规格书决定；三维结构本身不替代电气参数选型，但能把封装事实准确传递给结构与工艺人员。工程师在堆叠主板、电源模块或传感器前端时，可利用该模型检查器件在壳体内部的朝向，确认丝印方向是否便于目检，端子是否靠近板边拼版夹持位，以及波峰焊或选择性焊夹具是否会与本体干涉。通过把封装细节提前纳入数字样机，团队可以在打样前完成大部分装配层面的修正，减少因封装库不完整造成的返工。
