移动电源用液晶电压显示模组

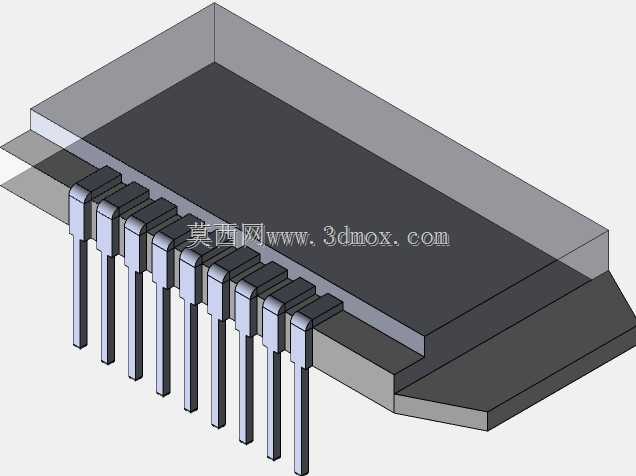

　　该显示模组的核心定位是为便携储能类设备提供基础的电量与电压可视化输出，在移动电源、小型储能盒、桌面直流供电模块这类产品中，承担人机交互最前端的信息传递作用。实际选型过程中，结构工程师首先要确认的就是引脚排布与主板焊盘的匹配度，这款模组采用双侧直插引脚设计，引脚沿封装本体两侧对称排布，引脚间距符合常规直插电子元件的通用规范，在PCB布局阶段不需要额外做异形焊盘适配，能够直接沿用同封装尺寸元件的封装库，减少画板阶段的重复工作量。从结构设计的角度拆解这款模组，上层为液晶显示区域，覆盖有半透明的保护衬层，既可以保护内部液晶层不受外力刮擦，也能在设备外壳开窗位置形成均匀的显示视窗，避免内部结构透出影响显示观感。中层为模组的主控与绑定区域，

　　是整个显示元件的核心承载部分，所有显示驱动的线路都集成在这一区域，不需要额外外挂驱动元件，外围电路只需要提供基础的供电与采样信号即可正常工作。下层为引脚成型区域，引脚采用弯折成型的直插结构，在焊接完成后，模组本体与PCB表面之间会预留固定的间隙，这个间隙一方面可以为波峰焊过程中的助焊剂挥发预留空间，避免助焊剂残留堆积在模组底部造成引脚间绝缘异常，另一方面也能缓冲设备跌落时的冲击力，降低引脚受剪切力断裂的风险。在整机结构堆叠阶段，这款模组的安装边界需要重点核对两个方向的尺寸。首先是厚度方向，模组本体叠加保护衬层的总厚度，需要和外壳内壁到PCB表面的净空尺寸匹配，设计中通常要预留0.2到0.3毫米的装配间隙，

　　既避免外壳压紧模组造成液晶层损坏，也防止间隙过大导致模组在壳内晃动。其次是长度方向，模组两端超出最外侧引脚的余量，需要和外壳内部的限位筋位置对应，部分设备会在外壳内部设置两条定位筋卡在模组两端，完成焊接前的预定位，这时候就要在建模阶段提前确认定位筋的间距，避免出现装配干涉。实际应用中，这类显示模组不需要追求极高的显示精度，它的核心作用是让终端用户快速获取设备的输出电压状态、剩余电量档位，因此在结构设计上优先保证的是装配可靠性与环境适应性。比如在日常使用场景中，移动电源经常会被放在包内与钥匙、线缆等物品摩擦，外壳的显示开窗就需要和模组表面保持合理的贴合度，这款模组的平整上表面可以很好地适配各类平面视窗的设计，

　　不需要额外做泡棉缓冲或者双面胶固定，简化整机的装配工序。从建模还原的角度来看，这款元件的建模重点在于引脚的成型角度与本体的分层结构。引脚部分不能简单做成直片状，要还原实际生产中的弯折弧度，这个弧度直接决定了元件插装时的导入性能，如果建模时忽略弯折段，做成直角弯折，在做虚拟装配的时候就会出现引脚无法顺利导入焊盘的误判，影响结构评审的准确性。本体部分的分层结构也要和实际元件对应，不同层级的厚度差要准确还原，尤其是显示区域的下沉深度，会直接影响外壳开窗的深度设计，如果建模时把整个本体做成等厚的方块，后续设计外壳的时候就可能出现视窗位置偏移、显示区域被外壳遮挡的问题。在做整机的可靠性仿真时，这款模组的引脚强度也是需要关注的部分，直插引脚的优势在于焊接后的抗振性能优于软排线连接的屏幕，在便携设备可能遇到的跌落、振动场景中，焊点的受力分布更均匀，不容易出现松焊、断线的问题。建模时准确还原引脚的截面尺寸与材质属性，就可以在仿真阶段准确模拟不同跌落角度下引脚与焊点的应力分布，提前判断是否需要在模组周边增加固定结构，或者调整引脚的弯折长度来缓冲应力。对于小型数码设备的结构开发来说，这类通用显示模组的选型不需要从零开始定制，采用标准封装的现成模组，可以大幅缩短产品的开发周期，结构工程师只需要在整机建模时准确调入对应的三维模型，核对好所有安装边界与干涉情况，就能直接进入后续的样机打样阶段，避免因为元件尺寸不符导致的模具修改。
