直径160毫米自行车碟刹制动盘结构

　　在两轮代步工具与轻型运动车辆的制动系统里，盘式旋转摩擦件的结构合理性直接决定制动力传递的平顺性与连续制动工况下的热稳定性。这款直径160毫米的制动盘，是针对中小载荷轮端制动需求开发的摩擦承载构件，日常可适配通勤自行车、入门级山地车、轻型电动两轮车的前/后轮制动卡钳安装位，也可作为低速非道路小型巡检设备的轮边制动元件使用。

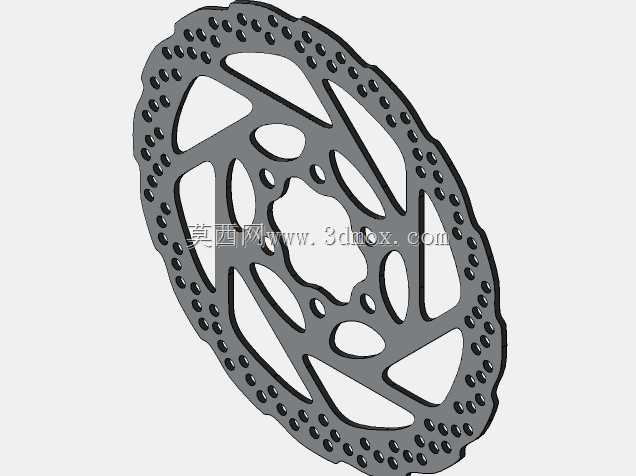

　　从实际装车后的功能逻辑看，制动盘承担卡钳两侧刹车片夹紧时的摩擦反力，把轮轴的旋转动能通过摩擦转化为热能耗散掉，因此盘面不能是完整封闭的整圆结构。这款盘体沿圆周分布了密集的通孔与异形镂空槽，首先解决的就是连续制动时的散热问题：封闭盘面在长下坡反复刹车时，热量会集中在摩擦环带无法快速散出，容易引发刹车片热衰退、摩擦系数骤降，而贯通的孔洞能让车辆行进时的气流直接穿过盘体，把摩擦产生的热量快速带走；同时镂空结构也能在雨天制动时，快速排开刹车片与盘面之间的水膜，避免湿滑工况下初始制动力出现明显滞后，还能顺带刮除刹车片表面磨落的碎屑，减少磨屑在摩擦面之间形成的三体磨损，延长刹车片与盘体本身的使用寿命。

　　设计过程中首先要锁定的是160毫米的外径边界，这个尺寸属于碟刹系统里的通用中小规格，对应的卡钳制动半径适配绝大多数平装式、柱式安装的入门级刹车卡钳，不会因为盘径过大超出卡钳的夹持行程范围，也不会因盘径过小导致相同夹紧力下能输出的制动力矩不足。盘体中心的花键式安装孔结构，是匹配标准六钉花鼓或中锁花鼓的安装接口做的适配设计，孔位的分布圆直径、单个安装孔的孔径都严格对应通用轮组花鼓的安装尺寸，保证装车时盘体可以完全贴合花鼓的安装端面，不会出现偏心、翘曲，避免刹车时出现盘面蹭碟、制动脉动的问题。如果面对非标准轮组的改装需求，中心区域预留的实体余量也支持对安装孔的位置、数量做二次调整，不需要改动外侧摩擦环带的核心结构，就能适配不同的安装接口。

　　盘体的摩擦环带厚度需要保持均匀一致，建模时整个环形工作面的平面度公差要控制在极小的范围内，否则车轮转动时盘面会出现轴向跳动，卡钳刹车片会持续蹭到盘体，既增加无谓的行驶阻力，也会让刹车片出现异常偏磨。沿外边缘均匀排布的小圆孔，和内侧的大尺寸异形镂空槽形成了梯度散热结构：靠近外缘的线速度更高，密集小孔可以在不损失摩擦面积的前提下提升气流交换效率，内侧靠近安装法兰的区域线速度低，用更大的镂空槽来降低整体重量，同时也能减少盘体受热膨胀时的内应力，避免高温下盘体出现翘曲变形。

　　做三维结构建模时，需要先以中心安装孔的轴线为基准建立旋转特征，先切出160毫米外径的基础盘坯，再按照实际的摩擦环带宽度确定内外径边界，之后依次阵列排布边缘的散热小孔、绘制内侧的异形镂空轮廓做切除，最后对所有孔边、盘体边缘做倒角处理，避免尖锐边角在装车或使用过程中造成划伤。整个盘体的结构对称度必须严格保证，绕中心轴旋转任意角度的质量偏差要控制在动平衡允许的范围内，否则车轮高速转动时会产生径向振动，影响行驶稳定性。这类制动盘的结构设计，核心是在摩擦接触面积、散热效率、整体重量、结构强度四个维度找到平衡：如果镂空过多，会导致摩擦面积不足、盘体刚性下降，夹紧时容易出现形变；如果盘面过于完整，又会带来重量偏大、散热不佳、排水排屑能力差的问题。160毫米的规格在日常使用场景里，足以应对城市通勤的平路制动需求，也能承受轻度越野路段的间断制动负荷，是通用性极强的碟刹制动部件规格。
