莱兰迷你车用铝制带钢圈散热制动鼓

　　该制动鼓面向小型乘用车辆的鼓式制动系统，核心作用是在车轮内侧与制动蹄片配合，通过摩擦副把车辆动能转化为热能耗散，实现减速、驻车与紧急制动。与传统重型铸铁鼓相比，该件采用铝基体并嵌入钢圈，把摩擦工作面与轻量化承力结构分开：钢圈提供蹄片接触所需的耐磨表面和稳定摩擦系数，铝制外圈承担轮侧连接、热量导出和整体减重任务。这种组合在小型车、复古改装车和空间受限的轮端布置中尤其常见，因为轮辋内部留给制动鼓的径向和轴向余量都很小，过重的旋转件还会直接增加非簧载质量，影响悬架响应。

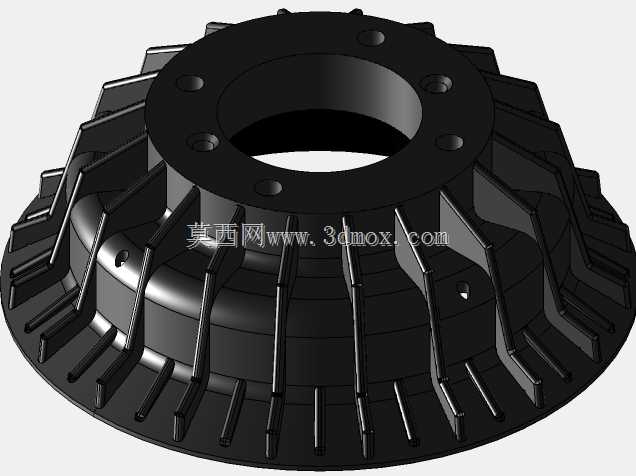

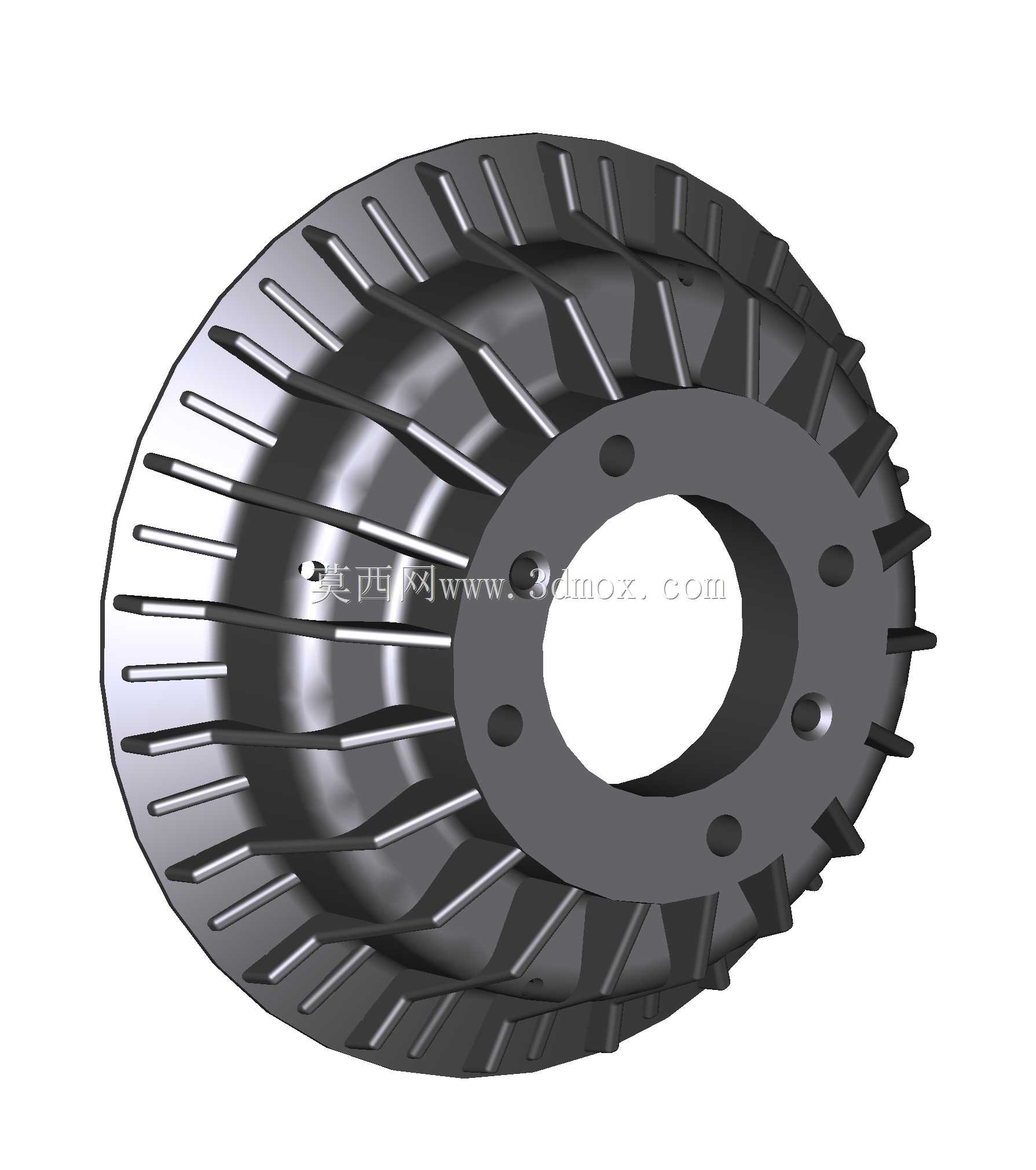

　　从实际装车边界看，制动鼓中心为大直径通孔，用于穿过轮毂轴或半轴；端面法兰沿周向布置多个螺栓孔，与轮毂或半轴法兰形成定心与扭矩传递。建模时必须先确定孔位分布圆直径、孔径、中心孔与端面贴合面，这些尺寸决定了制动鼓能否直接装到现有轮端上，而不是只看外圆大小。外圈外缘布满轴向散热肋片，肋片并非装饰结构：制动鼓在连续制动后温度快速升高，铝的导热能力强，肋片增大了与轮腔气流的接触面积，车辆行驶时肋片随车轮旋转产生泵风效应，把热空气从轮辋空隙带出，降低热衰退风险。

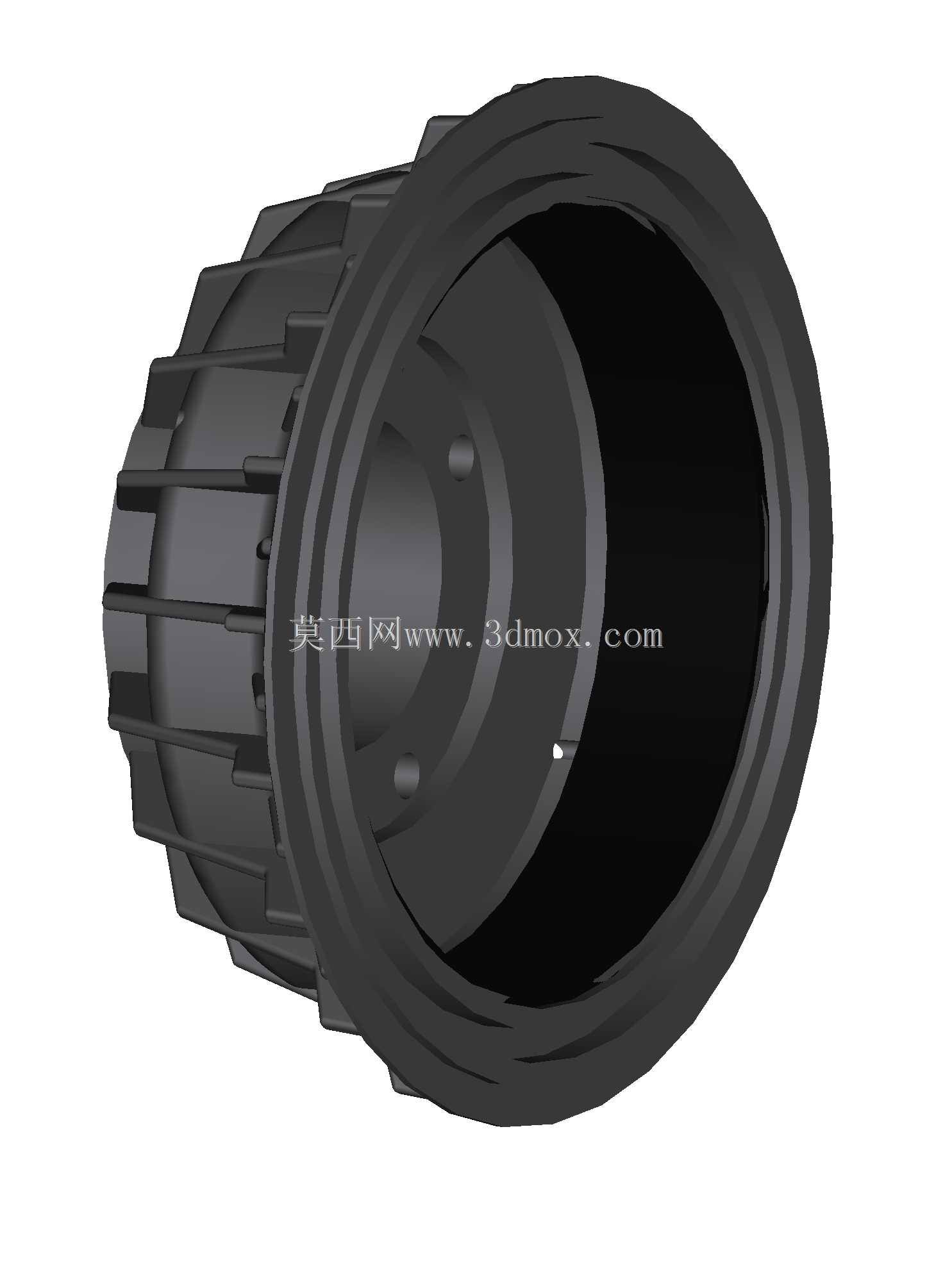

　　结构设计上，摩擦钢圈与铝鼓体的结合需要考虑热膨胀差异。铝的线膨胀系数高于钢，若两者约束不当，高温下会产生附加应力或导致配合松动。因此在逆向或重构该类零件时，应重点表达钢圈嵌入区域的台阶、包覆形式和周向定位关系，而不是把整个零件建成单一均质实体。鼓筒内壁为制动工作面，其圆度、壁厚均匀性和与安装孔系的同轴度直接影响蹄片贴合；若偏心过大，制动时会出现踏板脉动、拖滞或单侧跑偏。外圈肋片的高度、数量和根部圆角也要兼顾散热与铸造工艺：肋片过密会增加铝液充型难度，根部尖角则容易形成应力集中和热裂。

　　在三维建模流程中，较合理的顺序是先建立回转基准，绘制中心孔、法兰端面和鼓筒内壁的旋转轮廓，形成主体毛坯；随后在草图中绘制单根散热肋的截面，通过圆周阵列生成外圈散热结构，并按实测位置切出螺栓孔。钢圈部分可作为独立实体或装配特征处理，以便在工程图中单独标注材料、配合直径和压装边界。端面与轮毂接触的贴合面应保持连续平整，避免把散热槽直接开到夹紧区域，否则会降低螺栓连接刚度并造成端面跳动。

　　选型或复刻时还需注意制动鼓的工作包络。其最大外圆必须与轮辋内轮廓保留径向间隙，轴向深度则要保证制动蹄张开后不与轮辐、防尘板或轮速传感器发生干涉。中心孔与轮毂轴的配合、螺栓孔数量和分布圆应与车桥完全匹配；散热肋方向也要考虑车轮旋转时的气流走向，尽量使空气从肋根流向肋端。对于频繁山路制动或整备质量略高的小型车辆，这种带钢圈的铝鼓比纯铸铁鼓更有利于控制温升，但仍需保证钢圈壁厚足以承受蹄片径向张力，不能为追求轻量化而过度削减摩擦层厚度。

　　模型表达应服务于工程判断：内壁摩擦面、法兰安装面、钢圈嵌接区和散热肋是关键结构；倒角、拔模斜度和肋片根部圆角应体现可制造性；周向孔系与散热肋的相位关系则影响装配后动平衡。完成建模后，可通过剖切检查鼓筒壁厚是否均匀、螺栓孔是否避开肋根薄弱区，以及钢圈与铝体之间是否存在不合理的重叠或空隙。这样得到的制动鼓模型不仅用于外观展示，更能支持轮端布置校核、制动热管理分析和后续加工图纸生成。
