AMG8833红外热成像测温模组结构

　　这款AMG8833属于8×8阵列式红外测温传感模组，核心是通过网格状热敏元件采集视场内不同区域的红外辐射，将温度场转化为可读取的数字信号，和单点测温传感器相比，它能同时输出64个点位的温度数据，在不接触被测物体的前提下完成区域温度分布检测。在实际工程场景里，这类模组常嵌入人员通道的体温筛查终端、工业设备的过热监测点位、智能家居的人体存在感应装置，也会用于小型实验平台的热分布验证。比如在自动化产线的电控柜内，它可以同时覆盖多个接线端子和功率元件，一旦某块区域温度异常升高，就能快速定位过热位置，避免单点传感器漏检相邻区域的隐患；在楼宇自控场景中，它不靠可见光判断人员存在，即使环境光线昏暗，也能通过热源变化感知空间内的人员活动，联动空调、

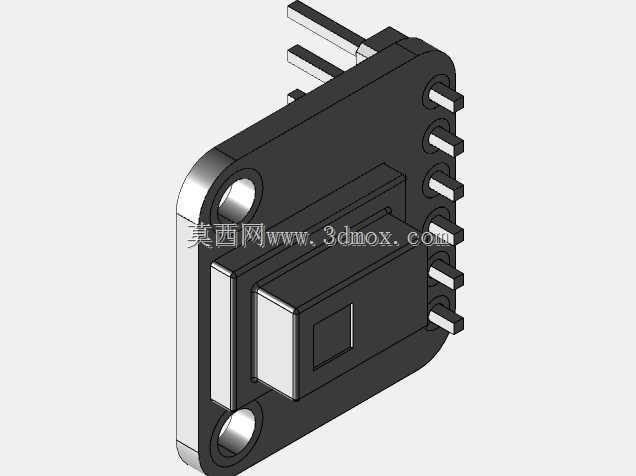

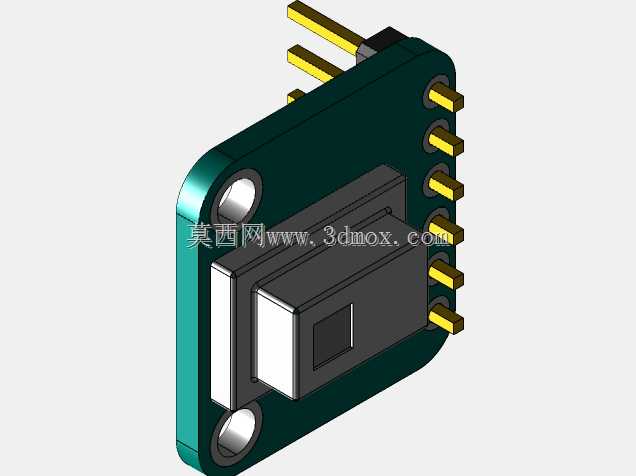

　　照明系统做节能调控。从结构设计来看，模组采用带双侧安装耳的板式基座，主体黑色部分为PCB与传感芯片的防护塑壳，正面预留了红外感应窗口，窗口位置正对内部的AMG8833芯片，既保证红外辐射能够有效到达感应面，也能阻挡日常灰尘直接触碰芯片表面。侧边引出的排针引脚用于电源供给、I2C通讯与信号输出，引脚排布遵循常规嵌入式开发板的间距规范，可直接插接到面包板或配套载板上，降低原型开发阶段的接线难度。两侧的安装耳上设计了通孔，用于螺丝固定，在做整机结构布局时，需要重点确认感应窗口的朝向无遮挡，安装面要避开自身发热量大的功率元件，防止模组本地热源干扰测温精度。外形边界上，整体为扁平矩形结构，厚度方向占用空间很小，

　　适合对安装高度有严格限制的紧凑型设备内部；排针向一侧伸出，在三维建模时需要预留插接线束的操作空间，不能让周边结构件紧贴引脚根部，否则会给装配和后期维护造成阻碍。设计思路上，这款模组没有采用复杂的外壳造型，所有结构特征都服务于功能实现：安装耳的位置经过平衡，保证螺丝锁紧后板面受力均匀，不会出现翘曲；感应窗口的边框做了收边处理，尽可能减少对红外视场的遮挡；引脚长度兼顾插接可靠性与空间占用，既不会因为过短导致接触不良，也不会因为过长额外增加整机高度。在进行设备选型时，结构工程师需要同步核对它的视场角参数，根据被测区域的距离计算有效覆盖范围，把模组布置在能够完整覆盖目标测温区的位置，同时要在三维模型中校验周边是否有金属件、塑料件遮挡视场，

　　还要考虑设备工作时的环境温度是否处于模组允许的工作区间，避免高温环境导致测温漂移。建模过程中，这类电子模组的还原重点不在复杂曲面，而在安装孔位、引脚间距、窗口位置这些配合尺寸的准确性，这些尺寸直接决定了后续PCB堆叠、外壳开孔和整机装配是否顺畅。如果把它集成到手持测温设备里，还要配合外壳做导光或透红外的窗口设计，窗口材料要选用红外透过率稳定的材质，不能用普通亚克力随意替代，否则会大幅削弱测温准确性。在工业监测场景中，多颗模组还可以拼接布置，扩展测温覆盖的区域，此时结构设计要统一每颗模组的安装基准，保证相邻模组的视场衔接合理，减少监测盲区。
