四路红外避障传感电路板结构设计

项目分类:传感器 发布时间:2022-03-28 ID:589440
  • 四路红外避障传感电路板结构设计
  • 四路红外避障传感电路板结构设计
  • 四路红外避障传感电路板结构设计
  • 四路红外避障传感电路板结构设计
  • 四路红外避障传感电路板结构设计
  • 四路红外避障传感电路板结构设计
  • 四路红外避障传感电路板结构设计

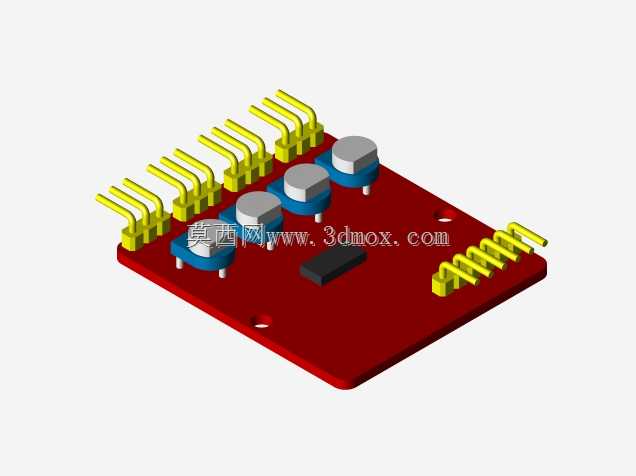

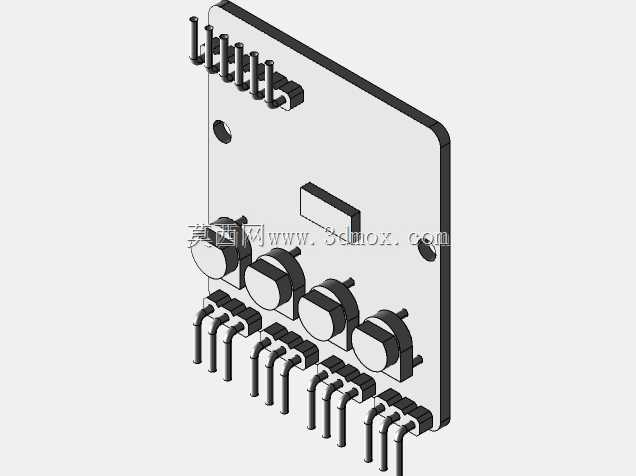

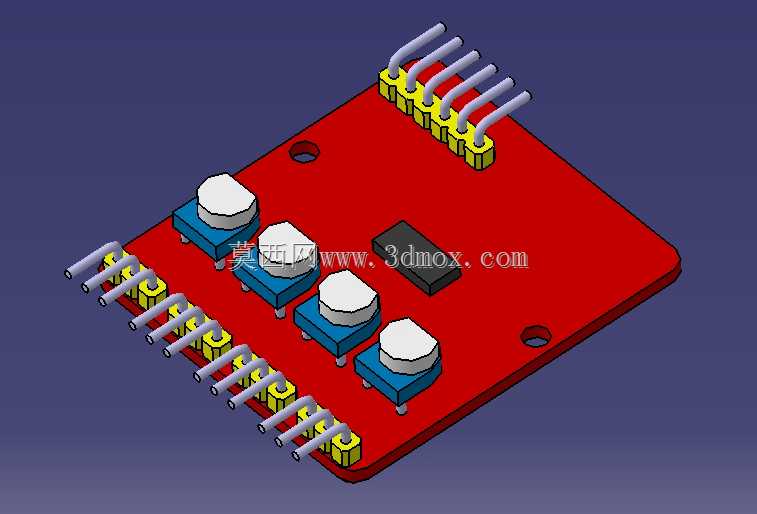

  在移动机器人底盘的前端布局中,碰撞与近距离障碍检测是整机安全运行的基础环节,这款四路红外传感模块正是为该类场景设计的集成式检测部件。模块采用红色阻焊层的矩形PCB作为承载基体,板体四角预留了圆形安装通孔,可直接通过铜柱或螺钉固定在机器人底盘的前置安装位上,安装孔位的间距经过匹配,能够兼容多数小型教育机器人、竞赛移动平台以及简易AGV小车的前端面板开孔。从实际布线与元件排布来看,板上集成了四组独立的红外收发单元,每组单元由蓝色基座的发射接收组件与顶部白色圆柱形透镜罩构成,四组元件沿板体长边方向等距排列,能够同时覆盖前方四个不同角度的探测区域,相比单路传感器大幅拓宽了检测范围,可识别低矮障碍物、桌面边缘以及前方近距离的碰撞风险。

  板体的两侧分别布置了两排弯角排针,一侧为信号输出与电源接口,另一侧为对应四路传感通道的控制引脚,排针采用90度弯脚设计,既可以直接插接到面包板进行原型调试,也能通过排线连接到主控板的IO端口,适配不同的安装空间走向。板体中部还预留了一颗黑色贴片集成芯片的焊位,用于处理四路红外信号的发射调制与接收解调,周边的走线按照信号流向做了分区,避免电源回路对微弱的红外接收信号产生干扰。在结构设计思路上,这款模块没有采用额外的外壳包裹,而是直接以PCB作为结构支撑件,一方面降低了整体厚度,便于嵌入机器人底盘的狭窄缝隙中,另一方面所有元件均采用通孔与贴片结合的焊接方式,抗振动能力能够满足移动机器人在室内平整地面运行的需求。

  四组传感探头的高度保持一致,透镜罩的顶面高出PCB板体一定距离,避免板体边缘遮挡红外发射与接收的光路。安装边界方面,板体整体为规整矩形,两侧排针向外伸出的长度需要在整机布局时预留足够的插拔空间,四角的安装孔可适配M3规格的螺钉,固定后板体与安装面之间可预留少量间隙,避免底部焊点与金属底盘接触造成短路。在实际选型应用中,这类模块常被布置在机器人的前侧、后侧以及底部边缘,前侧四路用于检测行进方向的障碍物,底部的模块可用于检测台阶落差,防止机器人跌落。每一路红外通道都可独立输出数字开关信号,主控端通过读取引脚电平即可判断对应方向是否存在障碍物,无需复杂的模拟量采样,降低了程序开发的复杂度。模块的供电引脚兼容常用的5V直流电压,

  可直接与多数单片机主控板的电源输出共用,无需额外设计电压转换电路。从三维建模的角度来看,该模型完整还原了PCB板体、排针、红外探头、贴片芯片以及安装孔的全部结构特征,建模时准确还原了弯排针的折弯角度与引脚间距,蓝色基座与白色透镜的分层结构也做了区分,能够直接用于机器人底盘的数字样机装配干涉检查。在整机设计阶段,将该模块模型导入装配体后,可以清晰核对探头的探测朝向、排针与周边结构件的间隙,以及安装孔与底盘立柱的对位情况,避免实际加工组装后出现探头被遮挡、接口无法插拔的问题。对于需要多方向避障的设备,还可以将多块该模块组合布置在底盘的不同侧面,利用其规整的外形拼接安装,构建360度的近距离碰撞检测网络。模块的PCB边缘做了圆角处理,没有尖锐的边角,在嵌入式安装时不会刮擦周边的线束,也降低了组装过程中划伤操作人员的风险。四组红外元件的等距排布,也让探测区域的重叠与衔接更加均匀,减少检测盲区,在机器人沿墙行走、迷宫穿越等场景中,能够提供稳定的近距离距离判断依据。
