L9110双路电机驱动控制板结构设计

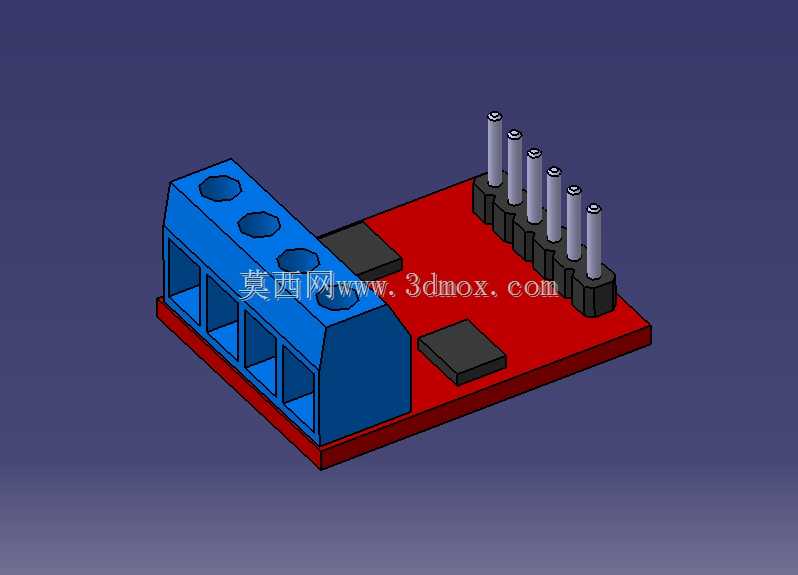

　　在小型自动化执行机构、教学实验平台以及创客类运动控制项目中，电机驱动板承担着主控单元与执行电机之间的功率接口作用。L9110驱动模块的三维结构围绕紧凑安装、接线便利和双通道输出这几个核心需求展开，整体采用红色PCB基板作为承载主体，板上集成蓝色接线端子、黑色排针以及功率芯片封装，能够同时驱动两台直流电机，也可通过相位与脉冲配合完成单台步进电机的基础驱动。

　　从实际使用角度看，这类模块最常见于智能小车底盘、机械臂关节、小型传送带、阀门执行器以及机器人竞赛平台。主控板输出的逻辑信号电流较弱，无法直接驱动电机绕组，而L9110内部集成的H桥结构可以把低压控制信号转换为具有方向切换和一定带载能力的电机输出。模型中蓝色端子区域对应电机与电源接线位，多排圆孔用于压入导线并通过螺钉锁紧，这种结构在频繁拆装的实验环境中比直接焊接更利于维护。端子侧壁做了加强筋与分腔设计，既保证插拔和拧线时的结构刚度，也降低相邻接线柱误触短路的风险。

　　板体右侧的排针组用于连接控制信号、电源和地，针脚按直线阵列排布，适配标准面包板与杜邦线连接。三维建模时需要重点控制排针中心距、塑料底座高度以及焊盘投影位置，使其与PCB孔位保持一致；若针脚高度或间距出现偏差，实际装配中会出现插接歪斜、无法完全落位或与相邻元件干涉的问题。板面上的两个黑色矩形体代表驱动芯片或相关功率器件，建模时保留了封装轮廓与贴装边界，便于在整机布局阶段评估散热空间和上方遮挡情况。

　　设计思路上，模块没有采用复杂外壳，而是以裸露板卡形式控制体积与成本。PCB外形近似矩形，边缘规整，四角可根据安装需要预留固定孔位；蓝色端子位于板边一侧，使电机动力线走向集中，减少与弱电信号线交叉。排针布置在另一侧，形成动力接线与信号接线分区的布局，这种排布对机柜内布线、小车底盘堆叠安装以及教学演示板固定都比较友好。由于模块整体厚度由元件最高处决定，排针和接线端子成为安装边界的主要约束，在进行上层板堆叠或狭窄腔体布置时，需要同时核算板长宽、端子突出高度以及针脚上方插拔操作空间。

　　外形尺寸方面，该类模块属于小功率驱动板级别，板面长度足以容纳双通道端子与芯片，宽度则受排针数量和端子深度限制。蓝色端子的高度高于贴片芯片，因此在Z向上形成最高轮廓；排针圆柱部分向上延伸，若装入插座或连接杜邦线，还需额外预留接线头部高度。模型对这些高度关系进行了实体表达，可直接用于干涉检查：例如在底盘上安装时，要确认车轮、电池、支架和上层控制板不会压到端子；在面板嵌入式安装时，则要保证排针侧有足够的手操作空间。

　　从结构工程师视角评估，该模型的价值不在于复杂曲面，而在于准确还原电子模块的装配边界。接线端子的腔体、排针的阵列间距、芯片封装的占位以及PCB板厚，都会影响整机布局。驱动两路直流电机时，端子区分别连接左右电机，电源输入与控制信号通过排针接入；驱动步进电机时，则需利用两路H桥分别控制绕组相位，板上元件布局仍能满足基本接线需求。对于选型人员而言，可据此判断模块是否适合放入小型机器人底盘、实验箱或紧凑型执行机构；对于建模人员而言，该结构可作为电控板布局参考，用于进一步设计固定支架、绝缘垫片、散热片或外壳。

　　在工程应用中，小功率驱动板往往被忽视机械尺寸，但实际项目里，端子朝向、排针高度和板边距离经常决定装配成败。该L9110模块模型把这些关键边界清晰呈现：蓝色动力端子便于大电流导线锁紧，黑色排针便于快速信号连接，红色基板提供稳定的元件承载面，贴片器件则保持较低轮廓。整体结构服务于快速搭建与可靠接线，适合在空间有限、负载功率不大的运动控制场景中作为主控与电机之间的驱动接口使用。
