RF520N兼容Arduino电机驱动板结构

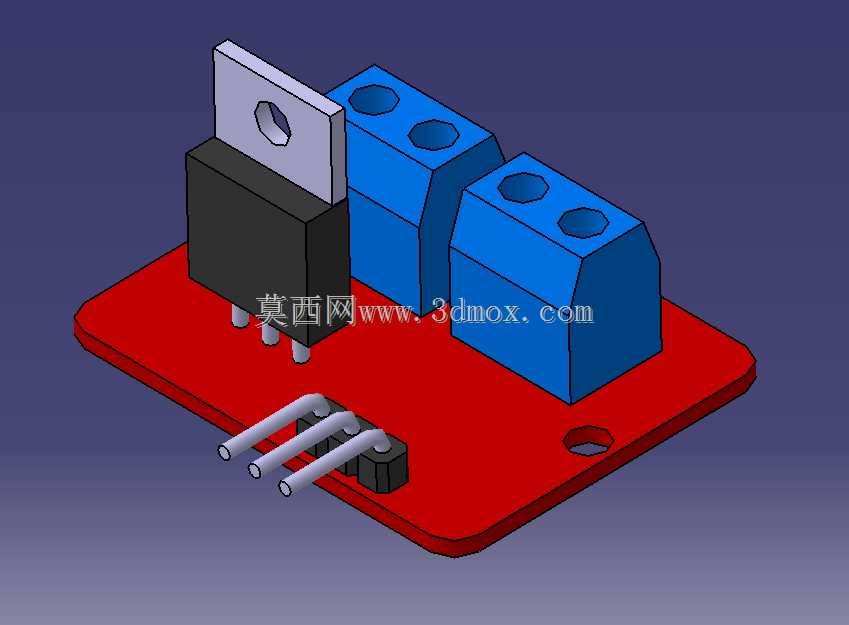

　　该模型呈现的是一块面向小功率直流电机控制的RF520N驱动模块，整体由红色PCB基板、功率器件、蓝色螺钉接线端子以及三针排针接口组成，适合在教学实验台、小型移动机器人底盘、智能小车、模型舵机测试架、简易传送带演示装置和低速往复执行机构中作为功率切换单元使用。模块的核心作用是把主控板输出的弱电平信号转换为能够驱动电机正反转或启停的电流通路，避免单片机IO口直接承受感性负载带来的冲击。从结构上看，功率器件采用直插封装并带有金属固定片，安装面位于PCB上方，既保留了通过螺钉固定散热片的扩展空间，也使引脚在板上形成较短的功率回路，有利于降低大电流路径上的寄生电感。蓝色端子布置在板边，两个端子分别对应电机或电源接入位置，

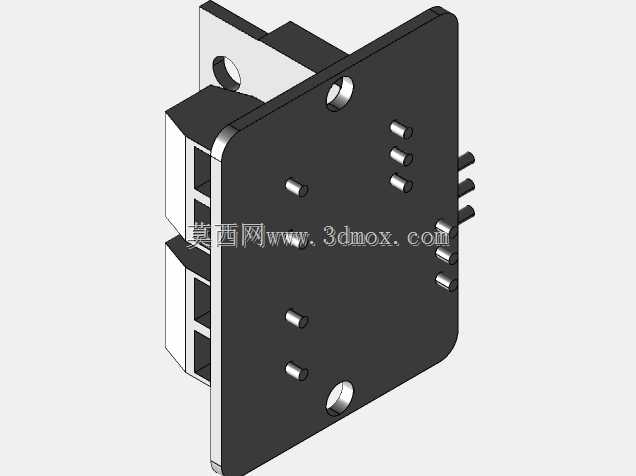

　　螺钉压线方式可在反复拆装导线时保持连接可靠性，比普通杜邦线更适合有轻微振动的实验设备。三针排针位于板的另一侧，用于接入电源、地和控制信号，针脚间距符合常规面包板与杜邦线连接习惯，便于快速搭建验证电路。PCB外形为带圆角的矩形，一角预留安装孔，可直接固定在亚克力支架、3D打印底座或金属立柱上；板边与端子、排针之间留有足够的操作间隙，螺丝刀压线时不会与相邻元件干涉。建模时需要重点控制几个边界：功率器件本体与金属片的高度决定了模块上方所需的散热和装配空间；蓝色端子顶部的螺钉孔深度要满足导线插入后的压紧行程；排针露出长度既要保证插接可靠，也要避免在紧凑壳体内顶到外壳内壁。红色基板上的开孔位置与安装孔直径应与实际固定件匹配，若用于整机布局，

　　可将该模块作为子装配导入控制板总成，检查端子出线方向、排针插拔空间以及散热片与外壳侧壁的距离。实际应用中，这类驱动板常与Arduino等开源主控配合，通过数字口输出电平控制电机转向，也可配合PWM信号调节转速。由于电机属于感性负载，端子附近的铜箔和焊盘需要承载连续电流，结构设计时不宜把模块紧贴易燃塑料或密闭无气流空间；若设备长期运行，可在金属片上增加小型散热片，并在整机内部预留自然对流通道。对于多轮底盘或双轴实验平台，可将多块驱动模块并排放置，此时板宽、端子高度和排针位置会直接影响线束走向和层叠安装方案。模型把元件外形、安装孔、端子槽口和排针位置都表达出来，能够用于干涉检查、面板开孔、支架设计和教学演示，也能帮助工程师在投产前确认手能够到压线螺钉、导线弯曲半径是否合理、模块插入主控扩展板后是否与电容或接插件冲突。
