300A高压光电电子稳定控制装置

　　该装置面向高倍率动力系统的电流控制需求，主要用于多旋翼重载无人机、电动垂直起降飞行器、大型航模以及地面电动试验平台中，承担电池组与动力电机之间的功率变换与稳定调节任务。其额定持续电流能力达到300A，并支持14S锂电电压等级，能够在高电压、大电流工况下维持动力输出的连续性，适合对瞬时推力和负载变化要求较高的应用场景。在实际装机中，这类装置通常布置于机身中部或靠近动力分配板的位置，以缩短主功率回路长度，降低线束压降与电磁干扰；同时需要与飞控系统的油门信号、遥测链路及电源管理单元协同工作，实现转速闭环、状态回传和故障保护。从结构上看，本体采用狭长型长方体布局，壳体以黑色硬质外壳为主，表面设置多道平行散热筋，

　　用于在无额外强制风冷的条件下扩展散热面积。功率器件集中布置于壳体内部主基板上，热路径直接通向外壳，使持续大电流工作时产生的热量能够较快传导至外部。端部一侧预留三组动力接线柱，用于连接电机三相线；另一侧布置多组低压信号与电源接口，可分别接入电池输入、控制信号及辅助外设。接口位置经过分区处理，强电与弱电端口在物理上保持间隔，便于线束整理，也可减少动力侧开关噪声对控制信号的耦合。设计思路上，该模型重点还原了产品的外部装配边界与接口关系。壳体四角及侧面设有安装固定位，可通过减震柱或金属压片固定于机架板上；安装面需保持平整，避免局部受力导致壳体变形。由于装置在满载工况下发热明显，布局时应在壳体上下方预留空气流通空间，

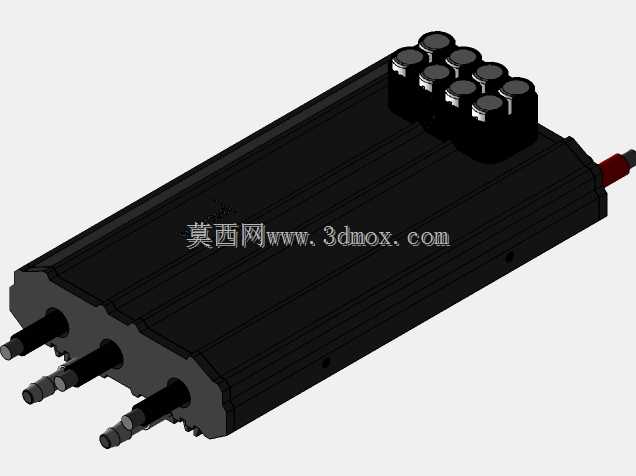

　　不宜紧贴封闭舱壁或被线束完全包覆。若用于多旋翼平台，还应尽量使装置重心靠近机身旋转中心，以减小整机转动惯量对姿态控制的影响。外形方面，模型完整呈现了顶部电容组、端部接头、出线护套及壳体细节。顶部多只圆柱形电容呈阵列布置，用于吸收母线瞬态尖峰并稳定输入电压；端部红色护套用于标识主电源极性或高压输出区域，提示装配与维护时注意绝缘距离。各接口的相对位置、孔径和突出高度均按实物比例建模，可直接用于数字样机中的干涉检查、线束走向规划和维护空间评估。对于结构设计人员，该三维模型可用于完成安装支架设计、散热风道校核、舱段布置以及接插件选型；对于设备选型人员，则可据此判断装置在目标平台中的适配性，包括长度方向占用空间、接线操作余量、

　　与飞控和电池仓的相对距离，以及拆装时所需的工具空间。在动力系统联调阶段，该模型还可作为电气布置底图，协助梳理三相线、主电源线和信号线的分层走线路径，避免大电流线束与敏感信号线长距离并行。整体而言，该装置不是单纯的原理示意模型，而是围绕高压大电流电子稳定控制部件的工程化表达，兼顾了外观识别、安装约束、接口分布和热布局逻辑，能够为高功率电动动力系统的结构集成与前期方案验证提供直接参考。
