大电流防打火电子开关结构设计

　　在高功率直流配电、移动储能电源、大功率电机驱动以及电池组管理系统中，接通与分断瞬间产生的电弧往往是烧蚀触点、缩短器件寿命并引发安全隐患的重要原因。这款大电流防打火电子开关正是针对这类工况而设计，它在保留机械式安装与接线习惯的同时，通过内部电子开关逻辑抑制浪涌和火花，使20-85V直流回路中的300A级电流能够被可靠接通与切断。现场维护人员在进行电池包并柜、应急电源转接或大功率负载投切时，不必再像使用普通闸刀或继电器那样担心触点拉弧造成的接触面氧化，也能减少误操作带来的烧灼风险。

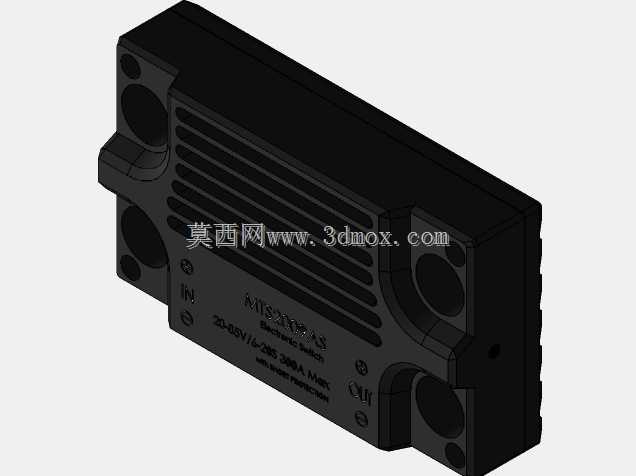

　　从结构上看，该器件采用黑色矩形主体，外壳表面布置有多条平行散热筋。这些筋条并非装饰性造型，而是在紧凑安装空间内扩展散热面积的有效手段。大电流通过时，内部功率器件与导体的温升会直接影响长期载流能力，散热筋沿主体长度方向延伸，既有利于自然对流，也便于在密集机柜中与相邻结构保持必要的空气间隙。壳体四角设置安装孔，配合金属紧固件可将开关固定在面板、支架或电气安装板上；孔位周边做了局部加厚，以承受装配应力和振动工况下的拉扯。对于需要频繁移动或承受冲击的设备，这种刚性固定方式比单纯卡装更稳妥。

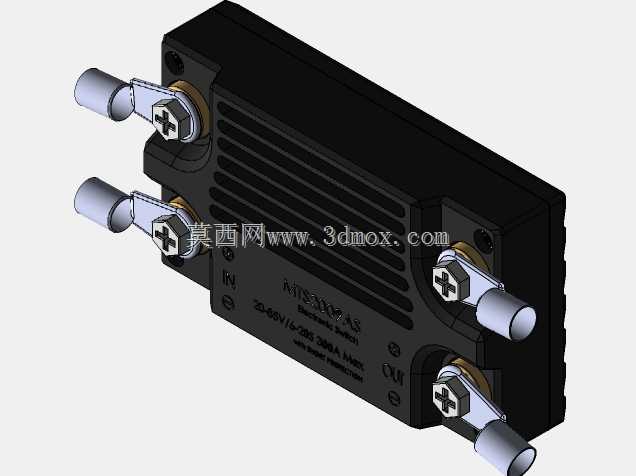

　　接线端采用柱状端子与压片组合，端子轴线从主体两侧伸出，适合使用铜排或大截面线缆进行连接。模型中可见十字螺钉压紧结构，装配时能够通过标准工具施加足够预紧力，降低接触电阻。端子附近的壳体上预留了极性与功能标识区域，虽然三维模型主要表达几何关系，但在实际工程中这些标识直接决定接线正确性，尤其在电池正负极、负载端与控制端不能反接的场合，清晰的标识可减少现场返工。四个端子的排布保持了相间距离，避免大电流回路在高压差情况下因灰尘、潮气或异物造成爬电风险。

　　设计思路上，该产品没有采用完全密封的模块形态，而是兼顾散热、绝缘和可制造性。外壳棱角处做了过渡处理，既减少注塑或机加工过程中的应力集中，也能避免装配人员被锐边划伤。主体侧面的刻印区域用于标注额定参数、极性符号和型号信息，字符凹陷后可通过填漆或激光处理保持长期可读。顶部与侧面的边界较为规整，使器件能够贴近导轨、侧板或其他电气元件布置；但在实际布局时仍需在散热筋上方保留对流空间，尤其当多只开关并排安装时，不能只按平面投影计算占用面积，还要考虑温升叠加。

　　在设备选型阶段，结构工程师需要重点核对安装边界。该模型的长宽高决定了它在配电箱内不仅占据一个平面位置，还需要为两侧接线端子留出弯曲半径和工具操作空间。若采用铜排连接，端子伸出长度会影响母排折弯角度；若采用软线缆，则要确认线缆最小弯曲半径不会与门体或相邻器件干涉。安装孔距应与支架孔位一致，若面板较薄，还需通过增加垫板或使用法兰螺母来分散压紧力。对于振动较强的车辆或工程机械应用，建议在紧固处采用防松垫圈或螺纹锁固措施，因为端子处一旦松动，接触电阻增大将迅速导致局部发热。

　　功能特性方面，防打火并不意味着可以忽略外部保护。该电子开关适合在额定电压与电流范围内承担受控通断任务，系统级设计中仍应配置熔断器、断路器或电子保护链路，以应对短路、反接和持续过载。开关的防静电标签提示其在制造、储运和装配过程中需要遵循静电防护规范，尤其是内部电子驱动部分对静电放电敏感，维修人员佩戴手环、保持工作台接地并非多余步骤。对于自动化设备集成商而言，这种器件的价值在于把大功率回路的安全投切封装成一个易于安装的独立单元，减少自行搭建MOS管阵列、驱动板和散热结构所带来的验证工作量。

　　从三维建模角度看，该模型完整表达了壳体、散热筋、安装孔、接线端子、螺钉和标识面等关键特征，可直接用于装配干涉检查、面板开孔和线束走向验证。建模时需要特别注意端子圆柱与压片之间的相对位置，因为这决定了线缆接入后的实际包络；散热筋的间距和高度也应如实保留，否则热仿真或空间校核会出现偏差。若将其放入更大的电气总装中，建议以安装孔底面作为装配基准，再根据端子高度校核母排走向。通过这些细节，可以在样机加工前发现接线空间不足、工具无法伸入或散热通道被遮挡等问题，从而提高结构设计的一次成功率。
