树莓派扩展载板结构设计方案

　　在嵌入式硬件开发与小型智能设备集成场景中，核心计算板的外设扩展与安装适配始终是结构设计环节的重点，本次呈现的树莓派配套载板三维结构，正是围绕这类实际工程需求完成的数字化建模成果。从实际落地场景来看，这类载板可直接嵌入工业数据采集终端、小型环境监测节点、桌面级智能交互装置、教学实验平台等设备内部，作为核心主控的承载与外设转接载体，解决原生板件接口布局分散、安装固定点位不足、外设连接杂乱的问题。

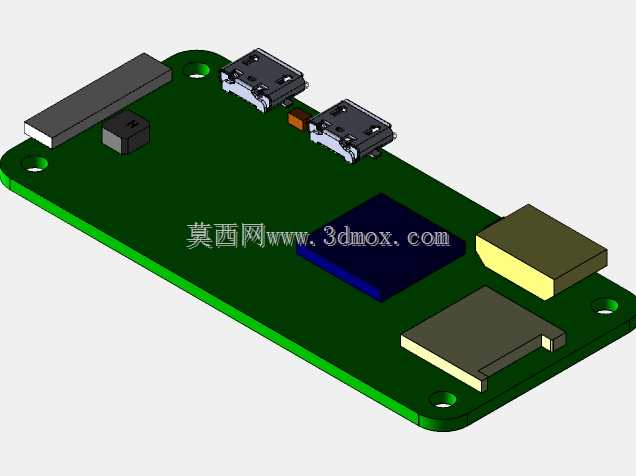

　　从结构布局来看，载板采用长条形PCB基材形态，四个边角预留沉头安装孔，可直接通过铜柱或螺丝固定在设备壳体的预设立柱上，安装孔的位置避开了板上所有元器件的投影区域，锁付操作时不会与周边元件产生干涉。板上集成的元件布局经过排布优化：两侧设置的外接接口对应壳体的开窗位置，装配后接口端面可与壳体外表面基本齐平，方便外部线材直接插拔；板载核心芯片区域预留了足够的散热空间，上方可叠加超薄散热片或者小型主动散热风扇，不会和周边的存储模块、排针组件产生空间冲突。

　　设计过程中优先考虑了装配与维护的便利性，不同高度的元器件按照梯度排布，高尺寸的接口类元件集中布置在板边区域，低矮的贴片元件集中在板件中部，既减少了整体装配后的厚度冗余，也让生产环节的贴片工序走板更顺畅。板上预留的金手指与排针对接位，和核心计算板的引脚定义一一对应，对接后不会出现引脚错位、板件翘边的问题，两块板叠装后的整体高度控制在常规嵌入式壳体的内部容纳区间内，不需要额外加高壳体上盖。

　　从安装边界维度考量，载板的整体外轮廓尺寸适配主流小型嵌入式设备的内部安装仓，侧边接口到板边的距离符合常规连接器的插拔行程要求，不需要在壳体内部额外预留操作空间。板件底部距离安装基准面预留了足够的绝缘间隙，避免焊盘直接接触金属壳体引发短路风险，四角的安装孔周边做了露铜接地处理，锁付固定后可实现板件与壳体的可靠接地，提升复杂电磁环境下的运行稳定性。

　　在功能特性层面，该载板将核心板的闲置IO接口全部引出到板边端子，现场布线时可直接将传感器、执行器的线材压接在端子上，不需要额外飞线转接；板上集成的电源管理模块布局在输入接口附近，电源路径走线短，压降损耗更小，同时远离高频信号线路，减少电源纹波对敏感采样信号的干扰。建模过程中所有元件的封装尺寸均按照实际物料的标称尺寸绘制，包含了元件的公差预留量，按照该结构文件导出的PCB加工文件，贴片生产时不会出现元件干涉、封装不匹配的问题。

　　针对工业场景的使用需求，载板的安装孔位可兼容两种不同的固定孔距，既可以适配标准导轨安装的转接底座，也可以直接固定在设备内部的安装平板上，适配不同的设备安装形式。板上预留的标识丝印位置在三维模型中也做了对应凸起示意，生产时可直接在对应位置丝印引脚定义、接口标识，方便后期现场接线与故障排查。整个结构没有采用复杂的异形造型，全部为规则的平面与直边轮廓，PCB加工时无需特殊工艺，常规的板材铣切工艺即可完成加工，有效控制生产制造成本。
