环形分布式多节点传感检测装置结构

　　该环形传感结构主要面向回转部件周向状态检测场景，常见于大型轴承运行监测、旋转工作台位置反馈、回转支承磨损感知、轮毂类构件多点振动采集以及环形装配工位的周向定位检测。在这类工况中，单一传感节点只能覆盖局部弧段，无法反映整圈受力、跳动或位置偏差，而沿圆周均布多个传感单元，能够把周向不同角度的物理量同步采集，再通过后端算法拟合整圈状态，避免局部异常被平均信号掩盖。装置主体采用开口或闭合式环形金属基座作为承载骨架，基座截面近似矩形，内外圆形成稳定安装边界，外圆面预留传感单元安装位，内圆面用于与被测回转件同轴套装。这种布局的核心优势在于不占用回转中心通道，也不会破坏被测轴系原有传力路径，适合安装在空间紧凑、中心需要走线或穿过传动轴的部位。

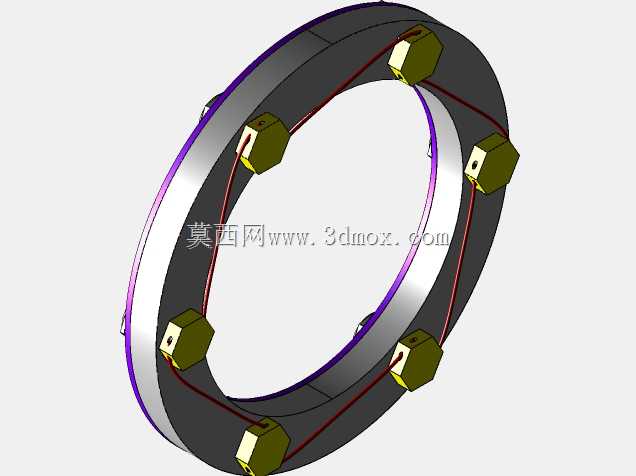

　　基座表面沿周向加工出若干平面安装台，每个台位对应一个方块状传感单元。传感单元外形接近六面体，一侧带有定位与紧固结构，可直接贴合在基座安装面上，保证敏感方向与被测物理量方向一致。节点之间采用沿环向敷设的细导线连接，导线顺着基座侧壁走线并在节点处弯折接入，既缩短单段连线长度，也让线束随环形轮廓自然成形，减少多余悬空段。从结构细节看，传感单元并非随意粘贴，而是沿圆周按近似等角度分布，使采样点在周向上具有对称性。对称布置对于偏心检测、不平衡量识别和圆度误差判断尤为重要：当回转件存在局部凸起、偏摆或载荷集中时，不同角度节点输出的幅值与相位会出现差异，后端可据此判断异常所在扇区。基座边缘带有一圈亮色环带，既可以作为装配对位标识，

　　也能在检修时快速辨识安装方向，防止环形件装反导致节点角度错位。设计这类装置时，首先要确定的是内孔与被测件的配合关系。若用于静止机架上检测回转件，内孔与被测外圆之间需保留均匀间隙，避免摩擦；若随回转件一起转动，则要考虑基座自身动平衡，节点质量应尽量一致，连线固定要牢靠，防止高速旋转时甩出。基座厚度方向需要兼顾刚性与安装空间：过薄会在紧固传感单元时产生变形，影响检测基准；过厚则会增大整体外径，挤占周边机构位置。传感单元的六面体外形有利于多面定位，装配时可通过相邻两个侧面贴靠基座挡边，限制周向和轴向转动，再用紧固件锁紧。相比圆柱状传感器，方块式节点在环形曲面上更容易确定朝向，敏感轴方向不易在长期振动后发生偏转。导线沿环向布置时，

　　应在节点之间预留轻微弯曲余量，不能完全拉直，以补偿温度变化带来的热胀冷缩，同时降低振动工况下导线接点处的拉应力。基座侧壁可设置浅槽容纳线束，使导线不突出于外轮廓，避免装配过程中被相邻零件刮蹭。实际选型中，这类结构可根据检测需求更换不同传感原理的节点，例如接近开关用于周向位置计数，振动传感器用于轴承故障诊断，压力或应变传感单元用于环形接触面载荷分布测量。同一环形基座只需调整安装台尺寸和接线方式，就能适配多种检测目标，具备较好的结构复用性。安装边界方面，整体外径由节点数量、单节点尺寸以及相邻节点之间的走线间距共同决定；轴向宽度则取决于传感单元厚度和导线弯曲半径。在三维建模时，应先建立回转中心轴线，再以该轴线为基准阵列节点，保证各单元相对中心的径向距离一致。导线不必简化为直线，可按实际走线路径建立扫掠路径，这样在干涉检查时能够准确反映线束与周边护罩、机架之间的间隙。对于需要拆装维护的场合，环形基座可设计成剖分式结构，但剖分面应避开传感节点中心，以免切断安装基准；若采用整环结构，则要确认装配路径上能够从轴端整体套入。节点接线汇聚后可在环体某一位置设置出线口，出线方向沿切线或轴向引出，避免线束在回转区域内形成自由环。该结构没有复杂传动件，工程重点在于基准同轴、节点均布、线束固定和敏感方向控制。只要把这几项落实到模型与装配中，就能形成一套稳定的周向多点检测载体，为回转类设备的状态监测提供可靠的机械安装基础。
