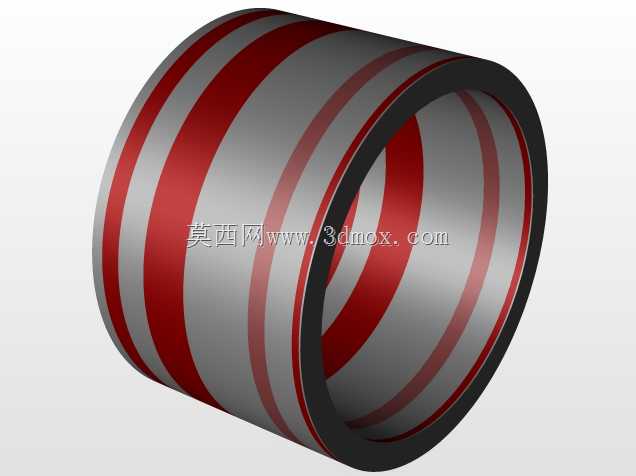

红银双色环形衬套式传感构件

　　该筒状环形构件在结构设计上采用等壁厚空心筒体方案，整体为同轴回转体形态，内外圆柱面保持较高同轴度要求，可直接套装于对应直径的轴段或嵌入预设孔位完成装配。从实际使用场景来看，这类构件常作为传感检测单元的承载基体，布置在需要采集轴系位移、转速或周向位置信号的设备部位，比如输送设备的辊筒轴端、小型传动机构的支撑段、自动化生产线的回转工位旁，筒体表面的环状色带可作为视觉识别标记，配合光电类传感元件完成位置触发与信号采集，也可在装配检修时快速区分不同功能段的构件，避免同规格零件混装。设计阶段优先保证筒体的径向刚度与圆度，避免薄壁结构在压装或长期受径向挤压力时出现椭圆变形，影响内孔与配合轴的贴合精度；外圆的环状色区并非单纯装饰，

　　每道色带的轴向宽度与间距都可对应不同的检测触发位置，当筒体随轴同步转动时，外置传感器可通过识别色带与基底的色差边界输出脉冲信号，无需额外加工齿形或刻线，降低了筒体表面的加工复杂度。构件两端做了轻微的倒角处理，既可以在压入安装孔时起到导向作用，也能去除机加工产生的锐边，避免装配过程中划伤密封件或操作人员。从安装边界来看，筒体的轴向长度决定了其在轴上的占用空间，设计时需预留两端至少1至2毫米的轴向间隙，防止轴系热胀后对筒体产生轴向挤压；内孔与配合轴推荐采用小间隙过渡配合，既保证装配便利性，又能减少筒体与轴之间的相对滑动，外圆与安装座孔之间则可根据使用需求保留间隙或增设防滑定位结构。在功能拓展层面，筒体的中空结构允许线缆、

　　气路或其他轴芯部件从中穿过，不会额外占用设备的径向布局空间，双色环状外观也可在多轴并排布置的设备中快速区分不同检测通道的构件，提升调试与故障排查效率。选材上可根据使用环境选用工程塑料或轻质金属，若用于有耐磨要求的传动部位，可在内壁增设减摩衬层，降低轴转动时对筒体内孔的磨损；若用于强电磁干扰的工业现场，可在筒体基材中混入抗干扰材质，减少外界信号对内置或外置传感单元的影响。建模过程中需重点控制内外圆柱面的同轴度公差、端面与轴线的垂直度公差，色带区域需做独立面着色处理，方便后续工程图中标识不同功能区域，也为渲染展示或装配指导提供清晰的视觉区分。这类构件虽然结构简单，但在传感检测系统中承担着信号触发与定位基准的双重作用，

　　其尺寸精度直接影响检测信号的稳定性，设计时不能仅按普通装饰套处理，需结合配套传感器的检测距离、响应频率来确定色带的对比度与轴向宽度，确保传感器在额定检测距离内能够稳定识别色带边界，不会因筒体转动时的径向跳动出现信号丢失或误触发。
