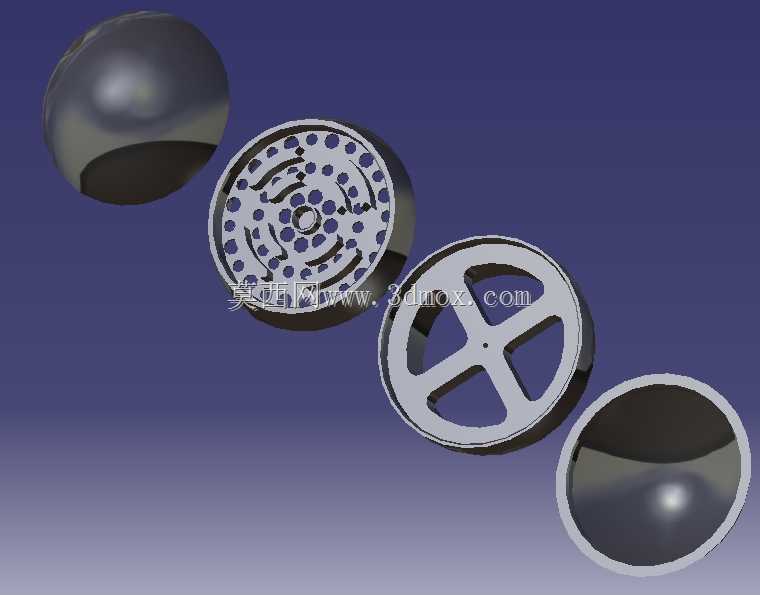

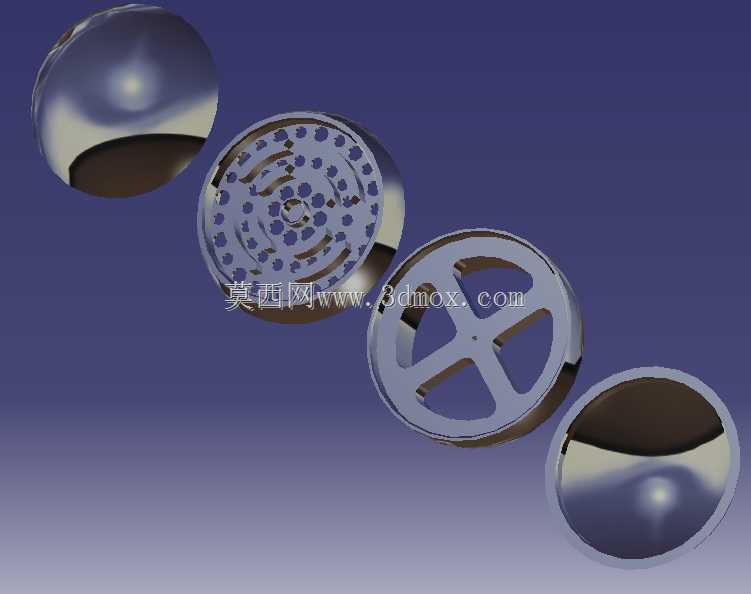

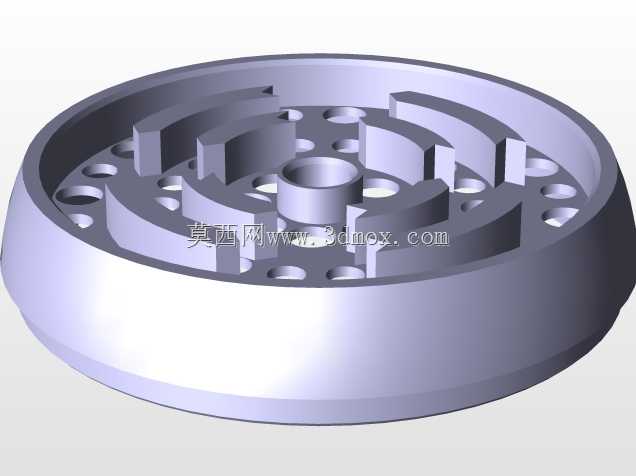

这套球形研磨装置的结构核心在于卧式布置的球形腔体,腔体两端通过同轴心的轴颈支撑在两侧支架上,整体重心落在球腔几何中心附近,运转时的动平衡控制难度较低。从实际使用场景看,这类小型球磨结构常见于实验室小样制备、农副物料细碎处理以及小型作坊式物料加工环节,针对纤维性杂草、干燥草本物料进行连续粉磨,将物料研磨至满足后续筛分、混合或提取要求的粒度。与常规立式研磨设备不同,球形腔体在旋转过程中能够让内部研磨介质沿内壁提升至一定高度后自然抛落,介质之间产生冲击、研磨与剪切复合作用,对韧性较强的植物纤维物料具备更好的粉碎效果。

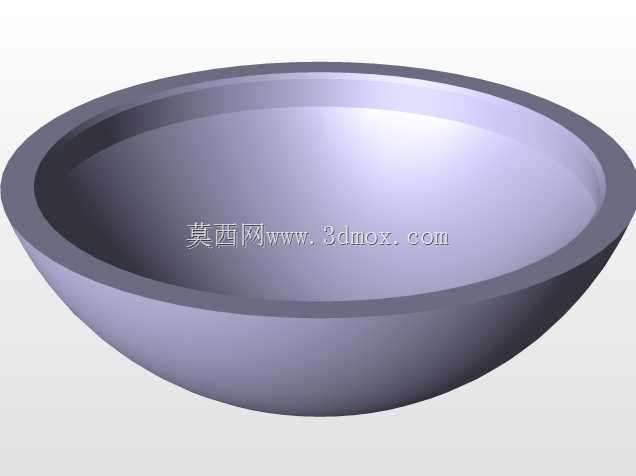

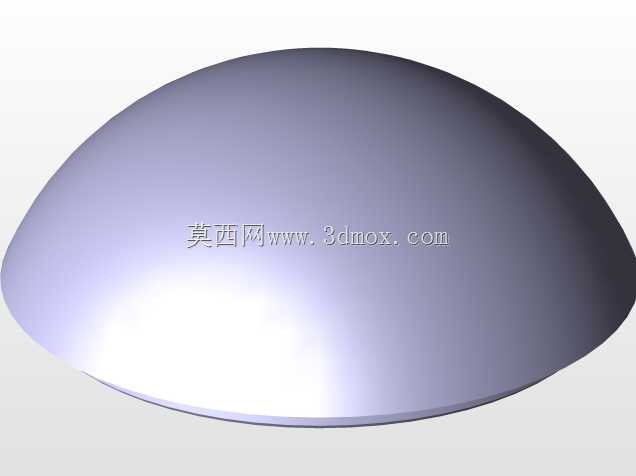

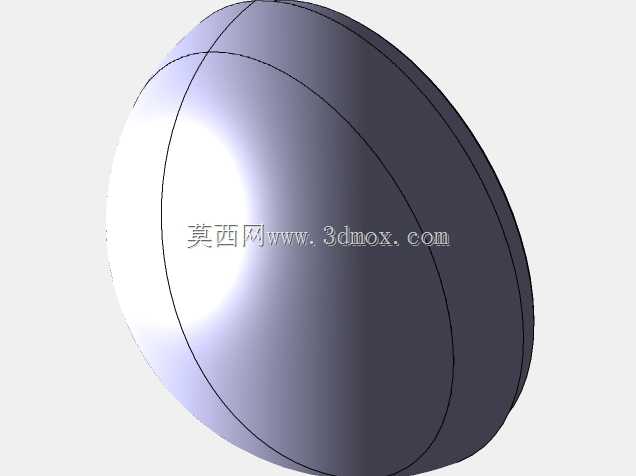

设计阶段首先需要确认的是腔体壁厚与支撑轴颈的匹配关系,球形腔体受内部介质冲击载荷属于交变载荷,壁厚选取需要结合介质填充率、单批次物料装填量综合核算,避免长期运转后腔体出现疲劳变形。两侧支撑轴颈与球腔采用焊接或整体铸造连接,轴颈处需配置带座轴承完成回转支撑,轴承选型需兼顾径向载荷与少量轴向窜动余量,因为腔体受热胀冷缩影响会产生轴向尺寸变化,预留合理间隙能够避免轴承卡死。驱动端通常布置在一侧轴颈,通过链轮、减速电机或带轮传递扭矩,转速控制需要结合球腔内径计算临界转速,实际工作转速一般设定为临界转速的六成到七成五,保证研磨介质能够实现正常抛落而非随腔体同步转动或直接滑落。
从安装边界来看,设备整体占地长度由两侧支架外端面间距决定,宽度方向主要受球腔外径与驱动部件外伸尺寸约束,高度方向则由支架支撑高度、球腔半径以及底部卸料空间共同确定。安装时需要保证两侧轴承座的同轴度误差控制在允许范围内,否则轴颈会受到附加弯矩,长期运转会出现轴颈磨损、密封失效等问题。设备进料口可设置在球腔顶部人孔位置,完成物料与研磨介质装填后封闭锁紧,卸料则可通过腔体侧面的格栅式卸料口完成,格栅间隙小于研磨介质直径,能够在排出粉料的同时截留研磨介质,避免介质随物料流出。
腔体内部可以根据物料特性选择不同材质的研磨介质,比如金属钢球适合硬质物料,陶瓷球或鹅卵石则适合避免铁质污染的草本物料,介质填充率通常控制在腔体有效容积的三成到四成,物料填充量则以略低于介质堆积面为宜,保证物料能够充分填充在介质间隙中获得有效研磨。针对杂草类纤维物料,入料前需要进行预切断与干燥处理,过长的纤维会缠绕在介质与腔体内壁,降低研磨效率,含水率过高则会导致粉料粘附在腔壁,影响筛分与卸料效率。

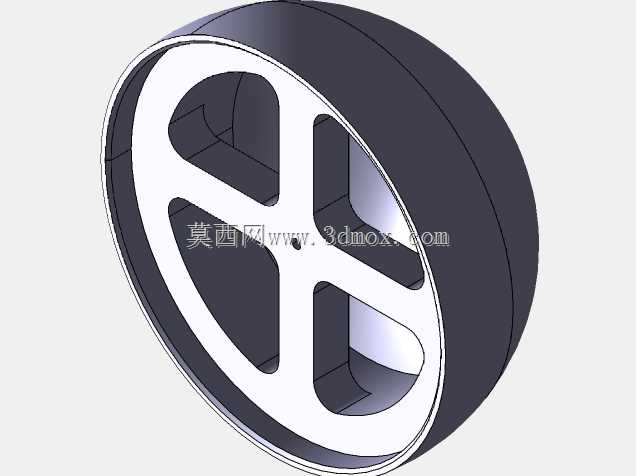

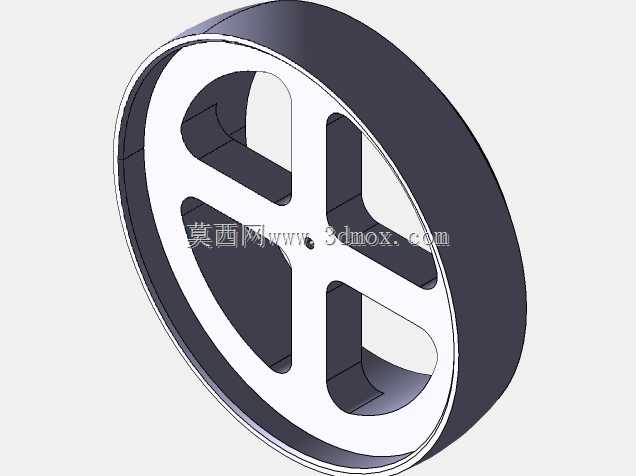

结构细节上,球腔与轴颈的连接处需要设置加强筋板,分散旋转过程中的应力集中,人孔与卸料口的密封结构需要采用耐磨损的密封垫,防止粉料泄漏。两侧支架一般采用型钢焊接结构,底部预留地脚螺栓安装孔,设备就位后通过地脚螺栓固定在混凝土地基上,抵消运转过程中产生的振动。如果用于移动作业场景,也可将支架底部加装脚轮,但需要对应降低工作转速并增加配重,防止设备运转时出现位移。三维建模过程中需要重点验证球腔旋转过程中与支架、护罩的安全间隙,避免运动部件与固定结构发生干涉,同时需要模拟介质在不同转速下的运动轨迹,验证腔体内部提升板的布置角度是否合理,提升板能够带起更多介质,增强研磨冲击效果。
