锤片式矿石煤炭粉碎设备结构设计

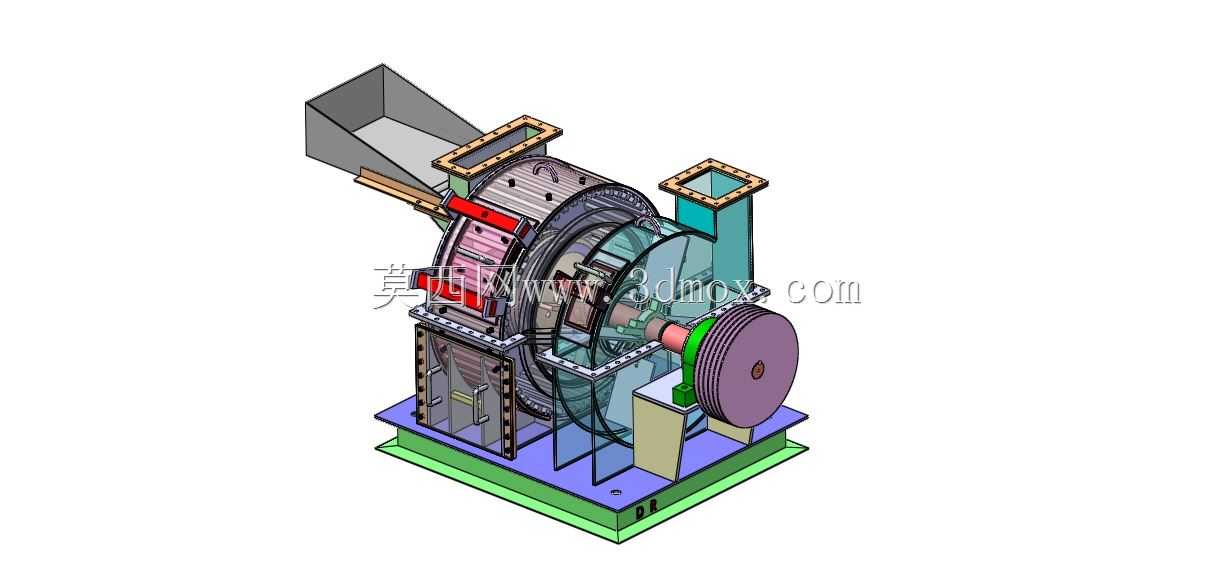

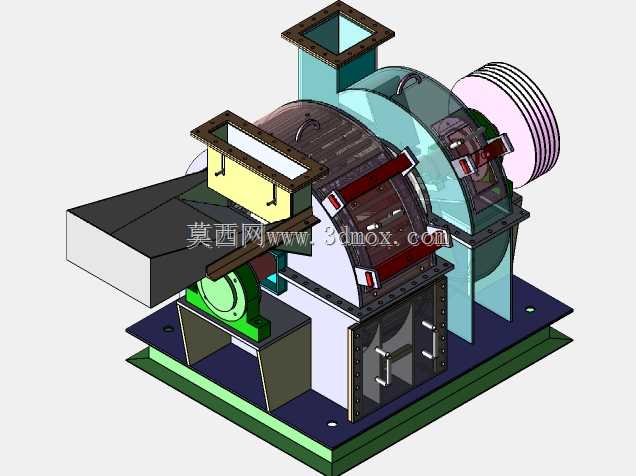

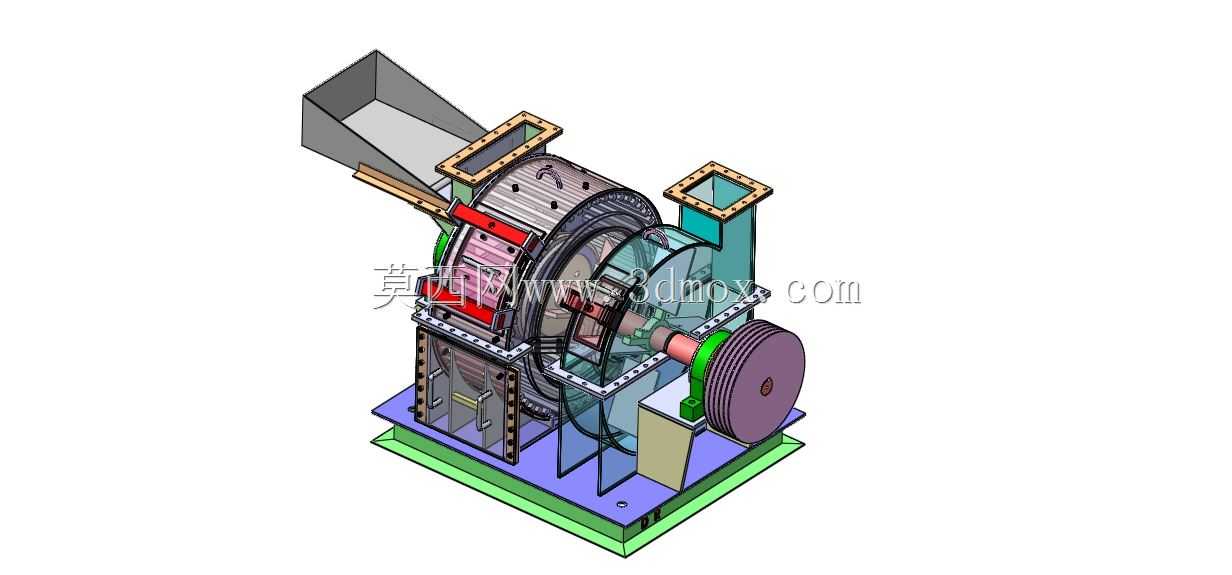

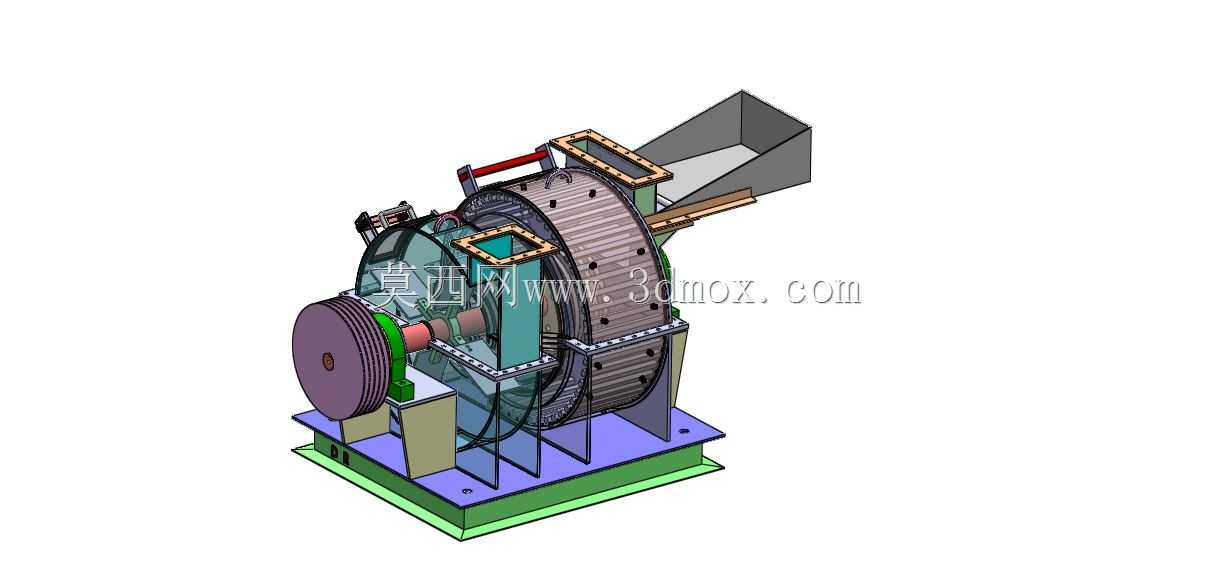

　　在矿山开采、煤炭分选、建材原料预处理的生产环节中，原料破碎是衔接原矿开采与后续筛分、磨矿工序的核心前置环节，这类粉碎设备的结构合理性直接决定整条产线的处理效率与运维成本。本次呈现的粉碎设备采用卧式转子结构，整体以方钢焊接机架作为承载底座，底座预留的地脚安装孔可适配常规混凝土基础的预埋螺栓排布，安装时需保证转子轴线水平度偏差不超过0.2mm/m，避免运行过程中出现轴承偏磨、振动超标的问题。设备进料端设置倾斜导料溜槽，溜槽角度设计为38度，既可以保证待粉碎的矿石、煤炭依靠自重顺利滑入粉碎腔，又能避免转子高速运转时物料从进料口反喷飞出，溜槽与机架采用螺栓连接，磨损后可快速拆卸更换，无需整体拆解设备上部结构。

　　粉碎腔主体采用上下剖分式壳体结构，壳体内壁铺设可更换的高锰钢衬板，衬板表面设计有错落的凸起棱条，一方面可以阻挡物料直接冲刷壳体母材，另一方面可以在腔体内形成物料滞留层，通过物料间的碰撞提升粉碎效率，减少衬板的直接磨损。转子组件是设备的核心做功部件，多组锤片通过销轴铰接在转子盘上，转子运转时锤片在离心力作用下向外甩开，对进入腔体的物料进行高速冲击粉碎，同时物料被锤片击打后撞击到腔体内壁的衬板与反击板上，通过多次冲击、碰撞、剪切作用将物料破碎至要求粒度；转子两端采用调心滚子轴承支撑，轴承座设置独立的润滑脂注油通道，运维时可在设备不停机的状态下完成定期注脂，降低停机维护时长。设备出料端设置向上的排风出料通道，

　　可对接后续的风送集料系统或者筛分设备，通道接口采用标准方形法兰设计，法兰边预留均匀的螺栓孔位，可直接匹配常规工业除尘、集料管道的安装尺寸，无需额外制作过渡连接件。传动侧采用大直径V带轮结构，通过多根窄V带与驱动电机连接，带轮外侧设置可拆卸的安全防护罩，避免运转过程中异物卷入传动部位，带传动的结构设计可以在设备进入不可破碎异物（比如铁块、钢件）时，通过皮带打滑缓冲瞬时冲击，保护转子、轴承等核心部件不受刚性冲击损坏。设备侧部设置可开合的检修门，检修门与壳体之间采用压紧锁扣密封，日常更换锤片、检查衬板磨损情况时，无需拆解上部壳体即可完成操作，大幅缩短日常检修的作业时间。从安装边界来看，设备整体的长宽高尺寸适配中小型破碎产线的车间排布需求，

　　进料口高度可匹配常规皮带输送机的出料高度，无需额外抬高进料输送设备，出料口的中心高度可对接下级筛分设备的进料端，减少产线布置时的高差改造工作量。在实际应用场景中，这类设备可处理莫氏硬度5级以下的脆性物料，除了常见的石灰石、煤炭之外，也可用于建筑垃圾再生处理中的砖块、混凝土块破碎，以及生物质原料的粗粉碎作业，通过更换不同筛孔尺寸的出料筛板，可灵活调整出料粒度范围，适配不同下游工序的物料粒径要求。设计过程中针对转子做了动平衡校验，保证设备在额定转速下运行时的振动值控制在标准允许范围内，减少运转过程中的噪音与结构疲劳，机架底部预留的减震垫安装位，可搭配橡胶减震垫进一步降低设备运行时对厂房基础的振动传递。壳体的密封结构采用耐磨损的橡胶密封条，避免粉碎过程中产生的粉尘从壳体结合面溢出，满足车间作业的粉尘防控要求，设备所有外露的转动部位均设置安全防护结构，符合机械设备安全设计规范的相关要求。
